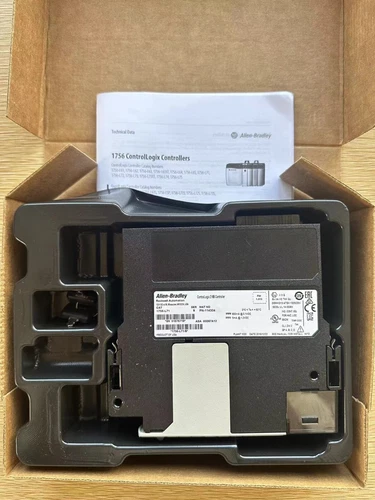

Allen-Bradley 1756-L71 | ControlLogix 5570 PLC控制器

Allen-Bradley 1756-L71 是Rockwell Automation旗下ControlLogix 5570系列的高性能PLC控制器，属于1756-L7x控制器家族，主要用于中大型工业自动化、过程控制、设备控制以及高可用性控制系统。

1756-L71提供2 MB用户程序与数据存储空间、约0.98 MB I/O内存，并支持最高128,000点数字I/O和4,000点模拟I/O。控制器本身配置1个USB编程接口，网络通信通常通过ControlLogix机架中的通信模块实现。官方目前将该型号标记为 Active Mature，同时提供替代产品及维修支持。

⚙️ 产品Datasheet参数

以上核心参数参考Rockwell Automation官方技术资料。1756-L71的背板电流约为5 mA @ 1.2 VDC和800 mA @ 5.1 VDC；官方资料同时列出2.5 W功耗。

🔍 产品特点

🔹 ControlLogix 5570平台：适用于大型模块化PLC控制系统。

🔹 2 MB用户内存：可用于保存控制程序、标签及相关应用数据。

🔹 大规模I/O支持：最高支持128,000点数字I/O和4,000点模拟I/O。

🔹 多种工业网络扩展：通过相应通信模块，可连接EtherNet/IP、ControlNet、DeviceNet、Remote I/O、SynchLink以及其他第三方工业网络。

🔹 运动控制支持：支持EtherNet/IP网络运动控制以及相应运动控制架构。

🔹 冗余能力：ControlLogix 5570平台支持控制器冗余，可用于对连续运行要求较高的自动化系统。

🔹 SD卡存储：控制器支持Secure Digital非易失性存储，官方资料显示1 GB SD卡随控制器配置。

🏭 主要应用领域

🏭 工厂自动化生产线

⚙️ 机械设备控制

🛢️ 石油、天然气及石化自动化

⚡ 电力及能源控制

🚰 水处理及基础设施

🏗️ 大型设备控制系统

🔄 ControlLogix系统维修与CPU替换

🔧 故障排查与常见问题

1. CPU无法进入RUN状态

检查ControlLogix机架电源、CPU安装状态以及状态指示灯。使用Studio 5000 Logix Designer读取控制器诊断信息，确认是否存在程序、I/O或硬件故障。

2. PLC与网络设备无法通信

1756-L71本身没有内置EtherNet/IP网络接口，网络通信通常需要安装相应的1756通信模块。检查通信模块、网络线缆、IP地址和控制器连接配置。

3. 程序无法下载

检查USB连接、Studio 5000版本、控制器固件以及项目目标版本。USB接口主要用于本地编程和维护，不应将其作为长期工业通信接口使用。

4. I/O模块无法识别

检查1756机架背板、I/O模块安装位置、电子键控设置及Studio 5000中的I/O树配置。如果多个模块同时无法识别，应优先检查机架电源和背板状态。

5. 控制器频繁发生故障

检查控制器诊断日志、SD卡状态、电源稳定性以及机架温度。若系统长期运行在较高环境温度下，还应检查控制柜散热。

6. 更换CPU后程序无法正常运行

确认替换CPU型号为 1756-L71，同时核对固件版本、Studio 5000项目版本、I/O配置及通信模块配置。更换前建议完整备份原控制器程序和非易失性数据。

⚠️ 安全注意事项

🔸 1756-L71属于工业控制系统核心CPU，安装和维护应由专业自动化人员完成。

🔸 拆卸或安装CPU前，应按照现场安全规程处理控制系统电源。

🔸 不要在设备运行状态下随意拔插控制器或改变机架配置。

🔸 使用USB接口进行编程时，应确认设备处于安全维护状态。

🔸 修改PLC程序、I/O配置或通信参数前，应完整备份原项目。

🔸 更换CPU后必须确认控制程序、固件和现场I/O配置兼容。

🔸 对关键生产系统进行重新启动或程序下载前，应确认相关机械设备已经处于安全状态。

📰 产品相关新闻

Rockwell Automation目前仍将 1756-L71 列为ControlLogix 5570系列产品，并标注生命周期状态为 Active Mature，同时提供Replacement Available、Repairable/Replaceable等支持信息。官方产品页面也继续提供1756-L71的技术资料、用户手册、固件及认证信息。

从产品生命周期角度看，1756-L71更适合既有ControlLogix 5570系统的维护、升级和备件替换。对于正在运行的老旧控制系统，提前准备同型号CPU备件，可以降低核心控制器发生故障后造成的停机风险。

❓ 常见问题 Q&A

Q1：Allen-Bradley 1756-L71是什么？

A：它是Allen-Bradley ControlLogix 5570系列的PLC控制器/CPU处理器模块，主要用于大型工业自动化控制系统。

Q2：1756-L71有多少用户内存？

A：用户内存为2 MB，I/O内存约0.98 MB。

Q3：1756-L71支持多少I/O？

A：最高支持约128,000点数字I/O和4,000点模拟I/O。

Q4：1756-L71是否自带EtherNet/IP接口？

A：不自带独立EtherNet/IP端口。其本地接口为1个USB接口，EtherNet/IP等工业网络通常通过1756系列通信模块实现。

Q5：1756-L71支持SD卡吗？

A：支持。官方技术资料列出Secure Digital非易失性存储，并标明1 GB SD卡配置。

Q6：1756-L71可以用于冗余系统吗？

A：ControlLogix 5570系列支持控制器冗余，具体应用需要根据系统架构配置相应的冗余组件和通信网络。

Q7：1756-L71现在还能购买吗？

A：Rockwell Automation目前将其标记为Active Mature，同时提供替代产品及维修/更换支持，因此现有系统仍具有维护价值。

Q8：购买二手1756-L71需要检查什么？

A：建议检查CPU铭牌、序列号、固件版本、前面板LED、USB接口、SD卡、电容储能模块及背板连接器，并进行实际通电和程序通信测试。
