BENDER ISO685-S-P + FP200 | 绝缘监测仪
BENDER ISO685-S-P + FP200，订货号 B91067230，属于Bender ISOMETER系列绝缘监测产品，主要用于交流、直流以及交直流混合非接地系统的绝缘状态在线监测。
该型号采用主监测单元与外置FP200显示单元分离的结构，适合安装空间受限、需要远程查看绝缘状态的工业控制柜及配电系统。官方资料显示，该型号适用于最高 690 V AC 或 1000 V DC 的系统，并支持绝缘故障检测及相关系统诊断功能。
📋 产品Datasheet
| 参数 | 参数值 |
|---|---|
| 品牌 | BENDER |
| 型号 | ISO685-S-P + FP200 |
| 订货号 | B91067230 |
| 系列 | ISOMETER iso685 |
| 品名 | 绝缘监测仪 |
| 产品类型 | 绝缘监测与绝缘故障检测装置 |
| 额定系统电压 | AC 0～690 V；DC 0～1000 V |
| 工作电源 | AC 24～240 V；DC 24～240 V |
| 显示方式 | 外置FP200显示单元 |
| 监测频率 | AC 1～460 Hz范围 |
| 响应值范围 | 约1 kΩ～10 MΩ |
| 网络类型 | AC、DC、AC/DC非接地系统 |
| 安装方式 | 控制柜/配电柜安装 |
| 显示接口 | FP200远程显示 |
| 通信功能 | 支持相关系统通信及诊断功能 |
| 防护结构 | 以具体安装方式及外壳配置为准 |
| 原产地 | 以产品铭牌及实际批次为准 |
| 产品状态 | 存量/具体以实物为准 |
Bender官方资料明确列出 iso685-S-P + FP200，订货号为 B91067230，额定系统电压范围为AC 0～690 V、DC 0～1000 V，辅助供电为AC/DC 24～240 V。
⚙️ 主要产品特点
🔹 连续绝缘监测
设备可以持续监测非接地系统的绝缘状态，在绝缘电阻下降时及时提供报警信息，有助于提前发现绝缘劣化。
🔹 支持高电压工业系统
可用于最高690 V AC或1000 V DC系统，因此适用于工业配电、控制系统以及部分电力电子设备。
🔹 主机与显示器分离

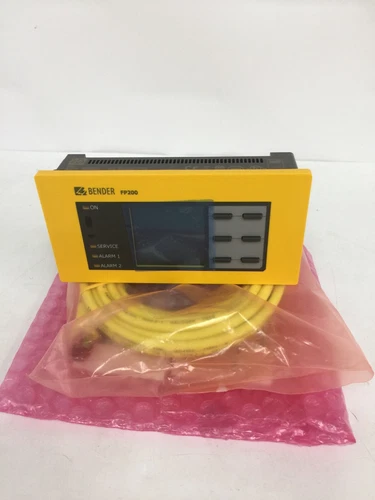

ISO685-S-P采用外置FP200显示结构，可以将监测主机安装在控制柜内部，而将显示操作部分布置到更加方便观察的位置。
🔹 适应复杂工业负载
官方资料列出了变流器、变频驱动、UPS、电池系统、开关电源以及具有较高泄漏电容的IT系统等应用场景。
🔹 支持绝缘故障定位扩展
该系列可配合EDS440、EDS441等绝缘故障定位装置使用，帮助进一步确定绝缘故障所在的支路。
🏭 典型应用
⚡ 工业配电系统
⚡ 非接地IT系统
⚡ 变频器及变流器系统
⚡ UPS及电池供电系统
⚡ 自动化控制柜
⚡ 工业电源系统
⚡ 船舶及交通电气系统
⚡ 医疗及关键供电系统
⚡ 电力电子设备
⚡ 绝缘故障预警系统
🔍 首要故障排查与常见问题
1. 设备无法启动
首先检查辅助电源是否处于规定范围，确认AC/DC 24～240 V供电正常，同时检查端子接线是否牢固。
2. FP200没有显示
检查FP200与ISO685-S-P之间的连接线路及接口，并确认主监测单元已经正常供电。
3. 绝缘报警持续出现
首先不要直接复位报警。应检查被监测系统的绝缘电阻、线路、负载以及潮湿污染情况，逐步确定绝缘下降的实际原因。
4. 系统频繁出现绝缘报警
对于包含变频器、整流器、UPS或大量开关电源的系统，应重点检查系统泄漏电容及高频干扰情况。官方资料特别将具有高泄漏电容的IT系统列为该系列应用场景。
5. 更换模块后测量结果异常
检查新设备型号是否确认为 ISO685-S-P + FP200，B91067230，并核对系统电压、辅助电源以及现场接线配置。
6. 无法进行绝缘故障定位
ISO685本身主要负责绝缘监测，如需要定位具体故障支路，应确认系统是否配置了兼容的EDS绝缘故障定位设备。
🛡️ 安全注意事项
⚠️ 安装和维护前必须按照现场电气安全规范执行断电、验电和安全隔离。
⚠️ ISO685可用于最高690 V AC或1000 V DC系统，现场操作存在较高电气危险，严禁带电进行非必要接线操作。
⚠️ 绝缘报警出现时，应将其视为潜在电气故障信号，不建议简单关闭报警或反复复位。
⚠️ 更换设备前必须核对额定系统电压及辅助电源范围。
⚠️ 接线时应严格按照设备端子定义进行，不得依据外观或其他型号的端子布局进行连接。
⚠️ FP200属于外置显示组件，安装后应确认通讯/连接状态正常。
📰 该产品的相关新闻
Bender官方产品资料目前仍可以查询到 iso685-S-P + FP200，B91067230 的产品信息及相关技术文件，同时资料页面也显示部分iso685产品文档属于停产型号资料体系。
从产品技术路线来看，iso685系列主要针对现代工业系统中越来越复杂的绝缘监测需求，特别适用于含变频器、变流器、UPS及开关电源的非接地系统。对于已经安装Bender绝缘监测系统的工业现场，该型号仍具有较强的维护和备件价值。
❓ 常见问题Q&A
Q1：BENDER ISO685-S-P + FP200是什么产品？
A：它是一套Bender ISOMETER绝缘监测系统，由ISO685-S-P监测单元和FP200外置显示单元组成。
Q2：B91067230是什么？
A：B91067230是 iso685-S-P + FP200 对应的Bender订货号。
Q3：它可以监测多高的系统电压？
A：额定系统电压范围为AC 0～690 V、DC 0～1000 V。
Q4：ISO685-S-P与ISO685-D-P有什么区别？
A：主要区别在显示方式。D-P型号采用集成显示，而S-P型号采用外置FP200显示器。
Q5：FP200有什么作用？
A：FP200是配套的远程显示单元，用于查看ISO685-S-P的监测状态及相关信息。
Q6：可以用于直流系统吗？
A：可以。官方资料明确给出的系统范围包括DC 0～1000 V。
Q7：可以用于变频器系统吗？
A：可以。Bender将包含变流器、变频驱动等直流部件的AC/DC主回路列为iso685系列应用场景。
Q8：采购时应该重点确认哪些信息？
A：建议重点确认 BENDER、ISO685-S-P + FP200、B91067230、系统电压范围、FP200显示单元、端子状态、产品版本及实际测试状态。对于替换项目，还应与原设备铭牌和现场接线逐项核对。
