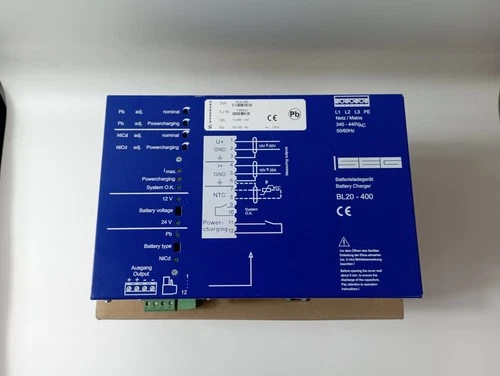

Woodward BL20-400 | 工业电池充电器

Woodward BL20-400 是一款用于工业直流供电和蓄电池充电的电源装置，主要应用于发电机组、开关设备、工业控制及其他需要可靠直流后备电源的场合。该型号属于 BL20 系列，既可以作为稳定直流电源使用，也可以作为蓄电池充电器使用。技术资料显示，BL20-400采用三相交流输入，额定输出电流为 20 A，输出电压可在 12 V / 24 V DC之间选择，并支持铅酸及镍镉蓄电池。

需要注意的是，网上部分销售页面存在参数混用现象，因此对于 BL20-400 的具体输入、输出配置，建议以设备铭牌和实际版本为最终依据。现有资料明确支持其三相400 V AC、20 A以及12/24 V DC配置。

📊 产品参数 Datasheet

以上主要规格来自BL20-400技术手册及Woodward资料。

⚙️ 产品特点

🔹 兼具电源与充电功能
BL20-400不仅可以为直流负载提供稳定电源，还能够对12 V或24 V蓄电池进行充电和浮充维护。

🔹 20 A额定输出
技术资料明确给出的BL20系列额定输出电流为20 A，适合工业控制和后备电源系统。

🔹 12 V / 24 V可选择
根据系统需求可以配置12 V或24 V直流输出，适用于不同电压等级的蓄电池系统。

🔹 支持铅酸及镍镉电池
BL20-400可用于Pb铅酸和NiCd镍镉蓄电池，并支持相应的充电特性。

🔹 支持并联运行
多个BL20装置可以进行并联运行，以满足更高的供电能力和系统冗余需求。

🔹 具有热过载保护
设备配备热过载保护功能，在负载过大或温度升高时可以降低设备损坏风险。

🔹 支持温度补偿
充电电压可以根据蓄电池温度进行相应调整，有利于提高蓄电池维护过程中的稳定性。

🏭 应用场景

BL20-400适用于需要持续直流供电和备用电池管理的工业环境，例如：

🔸 发电机组控制系统
🔸 电站及变电设备
🔸 开关柜控制电源
🔸 工业自动化控制柜
🔸 发动机控制系统
🔸 电气保护及监控系统
🔸 工业仪表和辅助控制设备

在典型应用中，BL20-400连接交流输入后向直流负载提供稳定电源，同时维持后备蓄电池的充电状态。当交流电源发生异常时，蓄电池可以继续为关键直流负载提供能源，从而提高控制系统的连续运行能力。

🔧 故障排查与常见问题

1. 充电器完全没有输出

检查三相交流输入、电源保险、输入端子以及设备状态指示。确认输入电压符合实际型号要求。

2. 蓄电池无法充电

首先检查电池极性、输出电压、充电模式和电池本身状态。如果电池已经严重老化或内部存在故障，充电器可能无法正常完成充电。

3. 输出电压偏低

检查负载电流是否超过额定20 A，同时检查设备是否进入热保护状态。技术资料指出，超过额定电流、温度降额或输入电压不足都可能导致输出下降。

4. 设备温度过高

检查安装空间、柜内通风以及实际负载。若长期接近最大负载运行，应确认散热条件是否满足要求。

5. 电池过度充电

检查电池类型、12/24 V选择以及充电参数。铅酸电池和NiCd电池的充电特性不同，不能随意混用参数。

6. 系统OK信号异常

检查相应控制端子和外部接线。BL20具有“System OK”状态触点，可用于向上位控制系统提供设备状态信息。

🛡️ 安全注意事项

⚠️ BL20-400涉及三相交流输入和直流蓄电池输出，安装维护必须由专业电气人员进行。

⚠️ 维修前必须切断交流输入，并确认直流输出及蓄电池侧已经处于安全状态。

⚠️ 蓄电池具有较大的短路电流能力，严禁使用金属工具同时接触正负极。

⚠️ 连接蓄电池时必须严格确认正负极性。

⚠️ 不得在未确认设备电压配置的情况下直接接入电源。

⚠️ 更换设备时应核对完整型号 BL20-400、输入电压、12/24 V配置以及电池类型。

⚠️ 安装和维护过程中应遵守现场电气安全规定以及设备制造商的操作要求。技术手册也明确要求安装和维修过程中遵守现场安全规则。

📰 产品相关新闻

随着发电、能源和工业自动化系统对后备直流电源可靠性的要求不断提高，工业电池充电器仍然是发电机组控制柜和电站直流系统中的重要设备。BL20系列将稳压电源和蓄电池充电功能结合，可以在同一装置中同时承担直流负载供电和电池维护任务。

Woodward公开资料中列出的BL20系列额定输出电流为20 A，支持400 V三相交流输入以及12/24 V直流输出，并支持铅酸和NiCd电池。

目前BL20-400已属于存量维护型产品，部分产品资料和工业备件平台将其标记为停产型号。因此，对于仍在使用该设备的老旧发电或工业控制系统，准备合适的备件对于减少停机时间具有实际意义。

❓ 常见问题 Q&A

Q1：Woodward BL20-400是什么产品？
A：BL20-400是Woodward BL20系列工业电源及蓄电池充电装置，可以同时用于直流负载供电和蓄电池充电。

Q2：BL20-400的额定输出电流是多少？
A：额定输出电流为20 A。

Q3：BL20-400支持什么输出电压？
A：支持12 V DC和24 V DC两种工作电压。

Q4：BL20-400可以给什么电池充电？
A：支持铅酸电池和NiCd镍镉电池。

Q5：BL20-400可以作为普通直流电源使用吗？
A：可以。技术手册明确说明BL20既可以作为蓄电池充电器，也可以作为稳定直流电源使用。

Q6：BL20-400支持并联吗？
A：支持多个装置并联运行，可用于提高系统供电能力或构建更高可靠性的电源架构。

Q7：BL20-400是否已经停产？
A：部分工业备件资料将BL20-400标记为制造商停产型号，因此目前主要面向存量设备维修和备件替换。

Q8：采购BL20-400时应该确认什么？
A：建议重点确认完整型号、输入电源、12/24 V输出配置、额定20 A输出能力、电池类型以及现场安装方式，避免不同版本之间出现配置不匹配。
