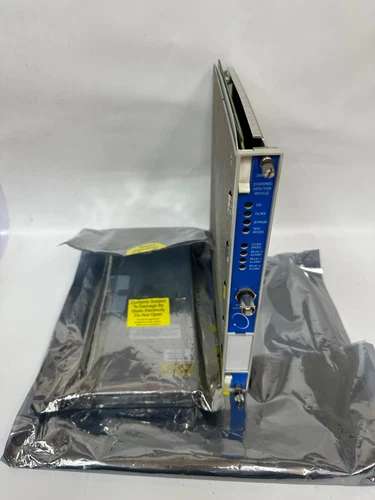

Bently Nevada 3500/53 | 电子超速检测模块

Bently Nevada 3500/53 是3500系列机械保护系统中的电子超速检测模块，主要用于汽轮机、燃气轮机、压缩机、膨胀机及其他高速旋转机械的超速保护。

该模块接收来自接近探头或磁电式拾取器的转速信号，并通过快速检测逻辑判断设备是否达到设定的超速值。当检测到危险转速时，可配合继电器及保护系统执行报警或停机动作。3500/53系统可组成 2oo2或2oo3表决结构，其中2oo3结构更适用于安全保护应用。

需要注意的是，3500/53主要面向现有3500系统的存量设备维护。Baker Hughes资料显示，该型号已经不再用于新的安装项目，新项目可考虑3701/55 ADAPT ESD等后续方案。

📋 产品Datasheet

上述尺寸、重量、输入范围、温度范围及功耗等参数来自3500/53公开技术资料。

⚙️ 主要产品特点

🔹 高速超速保护

3500/53并非单纯用于显示转速，而是专门针对机械超速保护功能设计，可快速判断危险转速状态。

🔹 冗余表决结构

多个3500/53模块能够组成2oo2或2oo3表决系统。对于安全保护应用，Bently Nevada资料推荐采用2oo3结构，以提高系统可靠性并降低单点故障造成误动作或漏动作的风险。

🔹 兼容多种转速传感器

每个检测模块可以接收来自接近探头或磁电式拾取器的转速信号，输入范围为+10 V至-24 V。

🔹 快速报警响应

公开资料显示，在输入频率超过300 Hz时，报警时间延迟小于30 ms，可满足高速旋转机械的快速保护需求。

🔹 3500系统集成

3500/53需要安装在兼容的3500机架中，并配合相应I/O及电源配置工作，而不是独立式超速保护装置。

🏭 典型应用

⚡ 蒸汽轮机超速保护

⚡ 燃气轮机转速保护

⚡ 发电机组机械保护

⚡ 高速压缩机

⚡ 工业膨胀机

⚡ 泵及高速旋转设备

⚡ 石油天然气设备

⚡ 石化生产装置

⚡ 电力能源设备

⚡ 3500机械保护系统维修与备件更换

Bently Nevada的3500系列目前仍作为大型旋转机械保护平台使用，其核心功能包括对受监测设备进行自动保护，在检测到危险状态时执行保护动作。

🔍 首要故障排查与常见问题

1. OK指示灯异常

首先检查3500机架供电、模块安装状态及机架通信。如果电源和安装正常，再进一步查看系统诊断信息。

2. 无法检测转速

检查接近探头或磁电式拾取器的信号、电缆以及端子连接。确认输入信号处于模块允许的范围内。

3. 转速显示不稳定

检查探头与转子之间的安装间隙、探头固定状态以及信号电缆是否受到电磁干扰。

4. 出现误超速报警

首先确认实际机械转速，然后检查超速设定值、转速输入信号质量以及探头安装情况。不要直接通过屏蔽报警来解决问题。

5. 2oo3系统无法正常表决

检查三个检测通道的传感器、I/O模块、机架电源及表决配置。安全系统中不能只更换单个模块后就直接恢复运行。

6. 更换模块后仍然出现故障

确认更换件的完整型号、硬件版本及系统配置，并检查对应I/O模块和现场传感器是否匹配。

🛡️ 安全注意事项

⚠️ 3500/53属于机械超速保护相关设备，错误配置可能导致严重设备损坏或安全事故。

⚠️ 安装、更换模块前，应按照现场安全规程停止设备并执行断电、隔离及验电。

⚠️ 不应在设备高速运行期间随意拆卸超速保护模块或传感器线路。

⚠️ 超速保护系统不能简单按照普通转速监测模块处理，应确认完整保护链路。

⚠️ 使用2oo3安全结构时，应同时确认三个通道、冗余电源、传感器及表决逻辑均正常。Bently Nevada资料明确要求安全应用采用适当的冗余配置。

⚠️ 更换模块后必须进行完整的功能验证，不应仅通过“OK”指示灯判断系统已经具备保护能力。

📰 产品相关新闻

3500/53属于Bently Nevada较成熟的电子超速检测产品。相关技术资料显示，该系统最初就是针对API 670和API 612所涉及的旋转机械超速保护要求设计，并支持2oo2和2oo3冗余表决。

随着Bently Nevada推出新的ADAPT ESD方案，3500/53已经更多承担现有3500系统的维护和备件供应角色。Baker Hughes的应用资料明确指出，3500/53不再用于新的安装项目，而3701/55 ADAPT ESD可作为未来超速检测和紧急停机应用的考虑方案。

因此，对于已经部署3500系统的电厂、石化装置和大型旋转机械用户而言，3500/53仍具有较高的备件储备价值。

❓ 常见问题Q&A

Q1：Bently Nevada 3500/53是什么？
A：3500/53是Bently Nevada 3500机械保护系统中的电子超速检测模块，主要用于高速旋转机械的超速保护。

Q2：3500/53和3500/50有什么区别？
A：3500/50主要承担转速及Keyphasor等转速监测功能，而3500/53专门针对超速保护设计，属于保护用途的检测模块。

Q3：3500/53支持哪些传感器？
A：可接收接近探头或磁电式拾取器产生的转速信号。

Q4：3500/53输入阻抗是多少？
A：输入阻抗约为 20 kΩ。

Q5：3500/53功耗是多少？
A：典型功耗约为 8 W。

Q6：3500/53可以单独使用吗？
A：它属于3500系统模块，需要配合兼容的3500机架、电源、I/O及现场转速传感器使用，不能简单视为独立超速保护装置。

Q7：3500/53为什么经常用于2oo3？
A：2oo3表决可以提高保护系统的容错能力。Bently Nevada安全资料明确推荐在安全功能中采用2oo3结构。

Q8：购买3500/53时需要确认什么？
A：建议重点确认 Bently Nevada、3500/53、完整Part Number、硬件版本、I/O模块匹配情况、机架配置、传感器类型以及实际测试状态。对于安全保护应用，还应确认整个超速保护系统的配置，而不能只核对单个模块。
