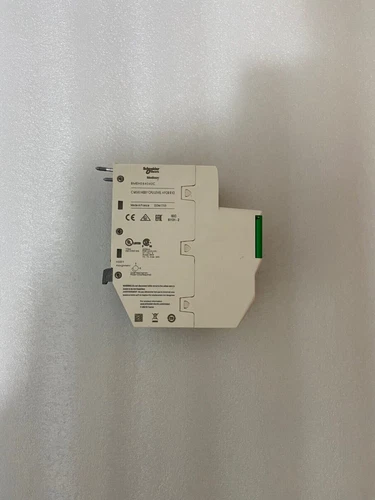

Schneider BMEH584040C | M580冗余处理器模块

Schneider Electric BMEH584040C 是 Modicon M580 系列的冗余处理器模块，属于 M580 Hot Standby（HSBY）架构，采用**三防涂层/保形涂层（Conformal Coating）**设计，适合对环境适应性和控制连续性有较高要求的工业自动化系统。施耐德官方资料明确将 BMEH584040C 定义为 M580 Level 4 冗余处理器模块。

该型号具备 16 MB程序存储器，支持远程I/O架构，并提供以太网、USB以及HSBY专用通信接口，可用于过程控制、远程I/O管理及高可用性自动化系统。官方M580硬件手册也将BMEH584040C列入支持RIO/DIO扫描服务的Hot Standby处理器型号。

⚙️ 产品Datasheet参数

官方产品页面确认BMEH584040C具有16 MB程序内存、最多61个Ethernet设备以及16个X80和Quantum远程I/O站能力。

🔍 产品特点

🔹 冗余CPU架构：专门用于M580 Hot Standby系统，可提高控制系统的连续运行能力。

🔹 16 MB程序内存：适合较复杂的控制程序和过程控制应用。

🔹 远程I/O支持：最多支持16个X80和Quantum远程I/O站。

🔹 多种通信接口：配置Ethernet TCP/IP服务端口、Ethernet设备网络、USB Mini-B以及HSBY以太网端口。

🔹 三防涂层设计：型号末尾的“C”表示采用保形涂层，可用于更严苛的工业环境。

🔹 RIO/DIO扫描能力：官方M580硬件手册将该型号列为同时支持RIO和DIO扫描服务的处理器。

🏭 主要应用领域

🏭 过程自动化控制系统

⚡ 电力及能源自动化

🛢️ 石油、天然气及石化行业

🏭 化工生产过程控制

💧 水处理及基础设施自动化

⚙️ 大型机械及生产线

🔄 M580 Hot Standby冗余控制系统

🔧 故障排查与常见问题

1. CPU无法正常启动

首先检查24 V DC系统电源、机架安装以及处理器与背板之间的连接。观察前面板状态指示灯，判断是否属于供电、硬件或系统配置问题。

2. Hot Standby无法建立

检查两台BMEH584040C之间的HSBY网络连接，确认两侧CPU型号、固件和配置匹配，并检查冗余通信状态。

3. 远程I/O无法通信

检查Ethernet设备网络、RIO/DIO配置以及远程I/O站状态。由于该CPU支持远程I/O扫描，应优先从网络连接和I/O配置方面排查。

4. Ethernet设备掉线

检查Ethernet端口、交换机、通信电缆及IP地址配置。如果多个设备同时发生通信异常，应重点检查网络基础设施及系统供电。

5. CPU程序无法正常运行

检查程序容量、任务配置以及控制器诊断信息。更换CPU后，还需要确认工程文件与新CPU的硬件和固件版本匹配。

6. 更换模块后系统不能切换冗余

确认更换的确切型号为 BMEH584040C，并检查两台CPU的硬件版本、固件、配置及HSBY通信参数。不要仅根据外观选择普通BMEP系列CPU作为替代品。

⚠️ 安全注意事项

🔸 BMEH584040C属于高可靠性工业控制系统处理器，安装和维护应由专业自动化人员执行。

🔸 更换处理器前，应根据现场安全规程确认控制系统处于安全状态。

🔸 不要在未经确认的情况下拔插CPU或改变HSBY通信连接。

🔸 操作模块时应采取防静电措施，避免静电损坏电子元件。

🔸 更换前应备份PLC程序、网络配置、I/O配置及冗余系统参数。

🔸 不得随意修改正在运行的安全相关或关键过程控制逻辑。

🔸 重新启动系统后，应确认主备CPU状态、远程I/O、Ethernet通信及控制任务均正常。

📰 产品相关新闻

Schneider Electric官方资料显示，BMEH584040C 属于Modicon M580冗余处理器产品，并采用Remote Coated设计。官方部分地区页面目前仍保留产品资料和技术文档，但不同地区的生命周期状态存在差异；例如施耐德尼日利亚官方页面显示该型号已于 2024年12月1日停止商业销售。因此目前该型号的实际采购更需要关注库存、备件和设备维护需求。

对于已经部署M580 Hot Standby系统的工业现场，BMEH584040C仍具有较高的备件维护价值，尤其适合用于原有冗余CPU故障后的型号匹配和系统维修。

❓ 常见问题 Q&A

Q1：BMEH584040C是什么？

A：它是Schneider Electric Modicon M580系列的冗余处理器模块，用于M580 Hot Standby系统。

Q2：BMEH584040C有多少程序内存？

A：该型号配置 16 MB集成程序内存，另有数据存储及系统内存资源。

Q3：BMEH584040C支持Hot Standby吗？

A：支持。它本身就是M580 HSBY架构使用的冗余处理器。

Q4：BMEH584040C支持远程I/O吗？

A：支持，官方资料显示最多可支持 16个X80和Quantum远程I/O站。

Q5：型号最后的“C”是什么意思？

A：“C”表示该模块采用**Conformal Coating（保形/三防涂层）**设计，适用于环境条件较严苛的工业场所。

Q6：BMEH584040C可以替换BMEP584040吗？

A：不能简单直接替换。BMEH584040C属于Hot Standby冗余CPU，而BMEP584040属于标准M580处理器，两者在系统架构和应用方式上存在区别。官方硬件手册也将两者分别列为不同类别的CPU。

Q7：购买二手BMEH584040C需要检查什么？

A：建议检查型号标签、序列号、CPU接口、HSBY接口、Ethernet接口、USB接口、状态指示灯及外壳和涂层状况，并确认固件版本与现有M580系统匹配。

Q8：BMEH584040C现在还在生产吗？

A：生命周期状态需要按地区确认。施耐德部分官方地区页面已经显示该型号于2024年12月1日停止商业销售，因此采购时建议重点确认实际库存和替代方案。
