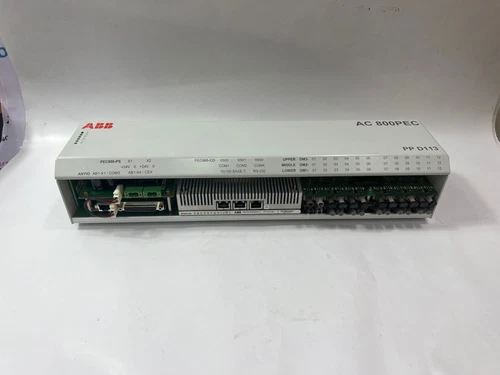

ABB 3BHE023784R1023 | PPD113 B01-10-150000 AC800PEC 控制处理器模块

📌 产品简介

ABB 3BHE023784R1023，型号 PP D113 B01-10-150000，属于 ABB AC 800PEC 高速控制系统中的控制处理器单元。该模块承担控制程序执行、系统数据处理、通信协调以及外围 I/O 管理等任务，是 AC 800PEC 控制架构的重要核心部件。相关资料将其描述为 AC 800PEC Controller PP D113，并配备处理器、AnyIO 接口以及面向外围 I/O 的光纤接口。

AC 800PEC 面向高速工业控制、功率变换器、驱动系统、励磁系统以及电力电子应用设计。PP D113 控制器采用 750 MHz RISC 处理器和 64 位 IEEE 浮点单元，针对高速控制循环进行优化，可与 AC 800PEC I/O 和通信模块组成完整控制系统。

该具体订货号为 3BHE023784R1023，ABB 产品目录描述为 PP D113 B01-10-150000 AC 800PEC。现有产品资料中还列出了其 ANYIO-1、ANYIO-2 以及多个可选模块位置，实际配置应以模块铭牌及现场系统配置为准。

⚙️ 产品 Datasheet 参数

参数	数据
品牌	ABB
型号	PPD113 B01-10-150000
产品编号	3BHE023784R1023
系列	AC 800PEC
品名	控制处理器模块 / Controller
控制器型号	PP D113
处理器	750 MHz RISC
浮点单元	64 位 IEEE FPU
通信/扩展	AnyIO、CEX、RS-422、光纤 I/O
安装方式	AC 800PEC 专用背板
产品状态	工业自动化备件 / 二手库存状态以实物为准
参考重量	约 1.5–2.63 kg，具体取决于配置及销售单元

不同资料对销售单元重量存在差异：部分产品资料给出约 2.63 kg，而另一产品目录记录约 1.5 kg，因此运输或采购时应以实际包装及配置重量为准。

🔧 产品特点

🔹 高速控制处理
PP D113 是 AC 800PEC 控制器的重要处理单元，针对高速控制任务设计，可同时处理快速控制和相关过程控制任务。

🔹 750 MHz RISC 处理器
AC 800PEC PP D113 控制器资料列出 750 MHz RISC CPU，并采用 64 位 IEEE 浮点单元，适用于对实时计算速度要求较高的工业控制场景。

🔹 多种通信方式
系统支持 Ethernet、RS-232/RS-422、AnyIO/CEX 等通信及扩展方式，并可通过光纤接口连接外围 I/O 和功率变换设备。

🔹 高速 I/O 架构
AC 800PEC 针对高速模拟量、数字量以及闭环控制应用进行了设计，相关资料给出的典型快速过程 I/O 周期可达到约 25 μs。

🔹 模块化设计
控制器与电源、通信、光纤以及 I/O 模块采用模块化架构，可根据具体工业应用进行配置。

🏭 典型应用

⚡ 电力电子控制系统
⚡ 大型功率变换器
⚡ 变频及驱动系统
⚡ 发电及电力控制设备
⚡ 励磁控制系统
⚡ 工业过程控制
⚡ 高速闭环控制
⚡ 交通及牵引控制系统

AC 800PEC 的设计重点之一就是将高速功率电子控制与传统低速过程控制结合在同一控制平台中，因此适合对实时性和控制精度要求较高的工业设备。

🛠️ 故障排查与常见问题

1. 控制器无法启动

首先检查 AC 800PEC 电源模块及背板供电情况，确认 3BHE023784R1023 已正确安装。检查模块与背板之间的连接是否可靠，并观察控制器状态指示。

2. I/O 通信异常

检查光纤连接器、光纤链路和外围 I/O 模块状态。如果使用 AnyIO 或 CEX 通信，还应检查对应模块配置是否与原系统一致。

3. 控制程序无法正常运行

确认控制器型号、项目配置及工程软件版本是否匹配。恢复程序前应保存原有控制程序和参数，避免错误配置覆盖现场数据。

4. RS-422 通信异常

检查串口线缆、接口针脚、通信参数以及上位设备设置。若现场使用 CEX2-Bus，应进一步检查 CEX 配置及连接模块。

5. 更换模块后系统报警

更换控制器后出现报警，可能与硬件配置、软件版本、通信参数或外围 I/O 地址有关。建议逐项核对原设备的硬件配置和工程参数。

⚠️ 安全注意事项

🔸 安装、拆卸或维修前必须按照现场电气安全程序断开相关电源。

🔸 不应在未经确认的情况下带电拔插控制器、背板或通信模块。

🔸 光纤接口维护时应避免弯折过度，并保持连接端面清洁。

🔸 更换 PPD113 前应记录原模块型号、订货号、硬件配置和软件版本。

🔸 控制器投入运行前，应完成 I/O 通信、报警、联锁和控制逻辑检查。

🔸 对于电力电子、变频器及高功率驱动设备，应在设备完全停止并确认储能回路安全后进行维护。

🔸 二手或库存设备投入关键生产系统前，建议进行绝缘、供电、通信和功能测试。

📰 产品相关新闻

ABB AC 800PEC 是面向高速功率电子和工业控制应用的控制平台，其特点是将高速控制任务与常规过程控制任务结合。系统支持高速 I/O、Ethernet、RS-232/RS-422、AnyIO/CEX 以及光纤 PowerLink 等连接方式，并可根据应用配置多个外围 I/O 链路。

目前市场上的 3BHE023784R1023 产品信息存在一定差异，尤其是部分非官方产品页面对模块类型、处理器规格及应用描述不够准确。针对 PPD113 B01-10-150000，采购和替换时建议优先依据产品铭牌、AC 800PEC 系统配置以及现场工程文档确认具体硬件版本。

❓ 常见问题 Q&A

Q1：3BHE023784R1023 是什么产品？
A：它是 ABB PPD113 B01-10-150000 AC 800PEC 控制器/控制处理器单元，用于高速工业自动化和功率电子控制系统。

Q2：PPD113 属于 AC 800PEC 的什么部分？
A：PP D113 是 AC 800PEC 控制器核心单元之一，包含处理器及系统通信、I/O 接口相关功能。

Q3：3BHE023784R1023 是否属于 I/O 模块？
A：不是普通模拟量或数字量 I/O 模块，而是 AC 800PEC 控制系统中的控制处理器单元。

Q4：PP D113 使用什么处理器？
A：相关 AC 800PEC 技术资料显示，PP D113 控制器采用 750 MHz RISC 处理器和 64 位 IEEE FPU。

Q5：它支持哪些通信接口？
A：AC 800PEC 平台支持 Ethernet、RS-232/RS-422、AnyIO/CEX 以及光纤连接等方式，具体可用接口取决于控制器硬件配置。

Q6：PPD113 可以用于普通 PLC 项目吗？
A：它主要面向 AC 800PEC 架构及高速工业控制应用，并非普通通用 PLC CPU。使用前应确认现有系统是否采用 AC 800PEC 平台。

Q7：购买 3BHE023784R1023 二手模块需要注意什么？
A：重点检查产品标签、完整订货号、硬件版本、接口状态、外观、背板连接器以及实际通电运行状态，并确认与原系统配置兼容。

Q8：3BHE023784R1023 和 PPD113 是什么关系？
A：3BHE023784R1023 是 ABB 产品编号，PPD113 B01-10-150000 是对应的产品型号/订货描述，两者用于识别同一 AC 800PEC 控制器产品。
