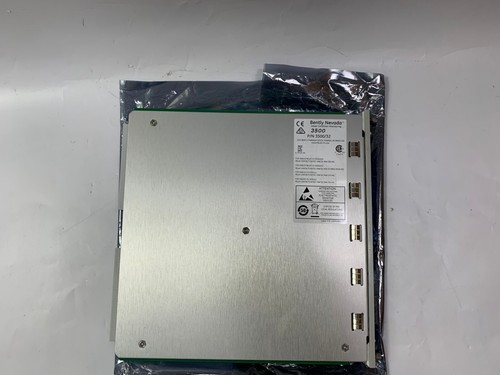

Bently Nevada 3500/32 | 四通道继电器模块
📌 产品简介
Bently Nevada 3500/32 是 3500 机械保护系统中的四通道继电器模块，主要用于接收机架内部监测模块产生的报警、危险及 NOT OK 状态，并通过继电器输出执行相应的报警或联锁逻辑。
该模块提供 4 路继电器输出，每一路都可以独立设置继电器工作方式，并支持基于 AND、OR 等逻辑条件进行配置。继电器逻辑可以调用机架中不同监测通道的状态，因此适合用于汽轮机、压缩机、泵、电机、发电机等旋转机械的状态报警和保护联锁。
需要注意的是，Bently Nevada 现行官方资料主要以 3500/32M 四通道继电器模块进行说明，而官方订货信息仍列出了 3500/32 四通道继电器模块的型号结构。采购或替换时，应根据模块铭牌、完整订货号及现场系统版本确认具体版本，不能仅凭“3500/32”判断硬件版本。
📊 产品 Datasheet
| 参数 | 参数值 |
|---|---|
| 品牌 | Bently Nevada |
| 型号 | 3500/32 |
| 系列 | 3500 机械保护系统 |
| 品名 | 四通道继电器模块 |
| 产地 | 美国内华达州明登 |
| 产状状态 | 全高模块化结构；具体库存成色以实物及铭牌为准 |
| 尺寸 | 主模块约 241 × 24.4 × 242 mm |
| 重量 | 主模块约 0.7 kg |
| 原产地 | 美国 |
| 功率 | 典型功耗约 5.8 W |
以上尺寸、重量和典型功耗采用 Bently Nevada 官方 3500/32M 数据资料；主模块需要占用 1 个全高前部机架槽位，相应 I/O 模块占用后部全高槽位。
⚙️ 主要技术参数
3500/32 系列采用 4 路 SPDT 单刀双掷继电器结构，每个继电器均带有报警驱动逻辑。继电器可以选择常失电或常励磁工作方式，以适应不同的现场报警和联锁设计。
继电器触点具有密封结构，并配置电弧抑制器。标准继电器在电阻性负载条件下，直流最大切换能力可达到 2 A、0～30 Vdc；交流最大切换电压为 250 Vac，最大电流为 2 A，最大切换功率为 450 VA。实际工程使用时必须按照具体认证版本、负载类型和现场接线要求确定允许值。
模块工作温度范围约为 -30℃～+65℃，存储温度范围约为 -40℃～+85℃，相对湿度最高可达 95%，要求无凝露环境。
🔧 首次运行检查清单
- 检查模块外壳、前面板、连接器及插针是否存在机械损伤。
- 核对模块铭牌型号、完整订货号及硬件版本。
- 确认模块安装位置与 3500 机架槽位配置相符。
- 检查后部 I/O 模块是否与主模块正确匹配。
- 检查机架电源及接地情况。
- 确认 3500/22 或相应 TDI 模块正常运行。
- 检查前面板 OK 指示灯是否正常。
- 检查 TX/RX 通信指示灯是否有正常通信状态。
- 检查 4 个继电器通道的报警指示灯。
- 核对每个继电器的常励磁/常失电设置。
- 使用 3500 Rack Configuration Software 核对报警驱动逻辑。
- 对 AND、OR、投票及锁存逻辑进行模拟验证。
- 在正式接入现场联锁回路前进行继电器触点测试。
- 保存首次运行前后的配置文件和测试记录。
3500/32M 官方资料要求系统使用相应的 3500 TDI、机架配置软件及数据采集软件，因此实际调试时应同时检查机架软件和固件兼容性。
🛠️ 日常维护保养
📍 定期检查模块前面板 LED 状态，重点关注 OK、TX/RX 以及各通道报警指示。
📍 保持机柜内部清洁干燥，避免灰尘、油雾和冷凝水进入模块及连接区域。
📍 定期检查 I/O 接线端子，重点关注端子松动、氧化、线缆拉力以及接地连接。
📍 对长期运行的继电器回路，应根据现场维护周期检查触点状态。继电器触点存在机械寿命和电气寿命，不建议长期超过规定负载运行。
📍 定期备份 3500 系统配置文件。更换模块前后，应记录原有继电器逻辑、报警设定和通道状态。
📍 如果设备处于关键机械保护系统中，建议在计划检修期间进行继电器动作测试，而不是在设备正常生产期间随意强制改变报警逻辑。
🔍 故障排查与常见问题
1. OK 指示灯不亮
首先检查 3500 机架电源、模块插接状态以及机架背板连接。若电源正常但模块仍无 OK 状态，应进一步检查模块本身及机架配置。
2. TX/RX 指示灯异常
检查模块与机架内部其他模块之间的通信状态，同时确认 TDI 和机架配置是否正常。若更换模块后出现通信问题，还需要核对软件和固件版本。
3. 继电器不动作
先检查对应通道是否真正满足报警逻辑条件，再检查继电器工作方式、AND/OR 逻辑、投票条件及锁存设置。
4. 报警状态正常但外部设备没有动作
检查 I/O 模块接线、继电器公共端、常开/常闭触点选择以及外部控制回路。不要只根据前面板报警灯判断外部联锁一定已经动作。
5. 更换模块后系统报警
检查新模块的型号、订货号、认证选项和配置文件是否匹配。尤其是 3500/32 与 3500/32M 的具体版本不能仅通过外观判断。
6. 继电器频繁动作
应检查报警阈值附近的机械振动或过程变量是否存在波动，同时检查报警驱动逻辑和锁存设置。频繁切换也可能加速继电器触点磨损。
⚠️ 安全注意事项
🔸 安装和拆卸前必须按照现场设备检修规程执行断电、隔离和防误操作措施。
🔸 继电器输出可能连接外部高电压控制回路，不能因为模块属于低功耗电子模块就认为现场触点没有触电风险。
🔸 对具有危险区域认证的系统，应严格按照对应认证条件和允许电压进行接线。官方资料特别指出，危险区域及功能安全系统中的继电器存在受限电压要求。
🔸 不得在设备运行过程中随意改变继电器逻辑、报警设定或联锁条件。
🔸 继电器触点参数必须根据实际负载类型确认，感性负载尤其需要考虑浪涌和灭弧问题。
🔸 进行功能测试时，应提前确认测试不会误触发汽轮机、压缩机或其他关键设备的停机回路。
🔸 涉及 SIL、危险区域或自动停机功能时，应以项目安全设计文件、认证文件和现场工程规范为准。
📰 该产品相关新闻
Bently Nevada 持续维护 3500 机械保护系统的全球装机基础。Baker Hughes 官方资料显示，3500 系统已经广泛应用于旋转机械保护，并持续进行电子元件、PCB、制造工艺及产品生命周期方面的维护。官方还介绍了 3500 产品制造、测试和装配能力以及后续生命周期管理措施。
从产品架构来看，3500 系列仍保持模块化机架设计，继电器模块可以调用同一机架内不同监测模块的数据和状态，从而实现较复杂的报警及联锁逻辑。这也是 3500/32 系列长期用于机械保护系统的重要原因之一。
❓ 常见问题 Q&A
Q1：3500/32 是做什么用的？
A：主要用于 3500 机械保护系统的继电器输出，将报警、危险和 NOT OK 等状态转换为现场继电器动作，可用于报警、联锁及相关控制逻辑。
Q2：3500/32 有几个继电器输出？
A：4 个独立继电器输出，每个通道可以单独进行逻辑配置。
Q3：3500/32 和 3500/33 有什么区别？
A：3500/32 属于四通道继电器模块，而 3500/33 属于更高通道数量的继电器模块，适用于需要更多继电器输出的系统。
Q4：3500/32 能否直接替换 3500/32M？
A：不能仅凭型号名称直接判断。应核对完整订货号、硬件版本、I/O 模块、认证选项以及现有 3500 系统的软件和固件要求后再进行替换。
Q5：3500/32 是否需要 TDI？
A：现行 3500/32M 官方资料明确要求使用 3500/22 瞬态数据接口模块，并对配置软件、数据采集软件及相关固件版本提出要求。
Q6：继电器可以设置成常开或常闭吗？
A：继电器本身为 SPDT 结构，并且每个通道可以选择常失电或常励磁工作方式，实际现场触点使用方式需要结合 I/O 接线确定。
Q7：3500/32 可以用于危险区域吗？
A：部分版本提供相应危险区域认证选项，但认证条件和允许的继电器电压可能受到限制。必须以具体订货号及认证文件为准。
Q8：3500/32 可以用于设备自动停机吗？
A：继电器模块本身就是 3500 系统保护逻辑的一部分，但是否用于自动停机必须依据具体系统设计、认证等级和现场安全回路进行判断，不能仅凭模块型号决定。
