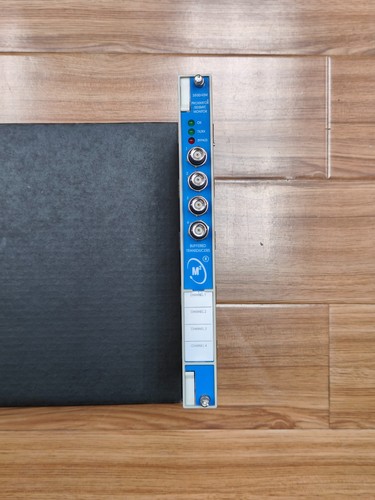

Bently Nevada | 3500/42M | Proximitor/Seismic Monitor

以下为您详细列出了本特利内华达 (Bently Nevada) 3500/42M 接近/振动监测模块的 10 项核心参数指标，以供系统选型与备件更换参考：

• 品牌：Bently Nevada (本特利内华达)

• 型号：3500/42M (部件编号通常为 176449-01 或类似修订版)

• 系列：3500 系列机械保护系统大机架插件

• 品名：接近/振动监测器 (Proximitor / Seismic Monitor)

• 通道配置：4通道输入，可用于连续监测振动、位移及键相/轴向位移参数

• 输入信号：兼容电涡流传感器（Proximitor）、速度传感器和加速度传感器

• 显示与配置：前端带高亮度 LED 状态指示灯及模块配置接口（配合 3500 组态软件）

• 供电电源：由 3500 机架电源模块统一供电 (背板供电)

• 防护等级：符合标准工业机架式安装要求 (IP20 内部机架环境)

• 产地：美国 / 欧洲制造

🔍 首次运行检查清单

为确保设备在首次投入运行时的测量精度与安全性，请在通电及接入现场传感器前严格对照以下项目进行细致检查：

• 外观检验：仔细检查模块面板、前端接线端子排、背板金手指接口，确认无任何运输造成的机械损伤或引脚弯曲。

• 硬件插拔确认：确保 3500/42M 模块已完全推入 3500 机架的指定槽位，并拧紧上下固定螺丝，确保与背板总线可靠接触。

• 组态核对：通过 3500 Configuration Software 组态软件，核对通道类型、传感器量程、报警阈值（Alert / Danger）及继电器映射是否与现场实际机械参数完全相符。

• 接线核对：严格检查来自现场 Proximitor 探头、前置器或振动速度/加速度传感器的信号电缆，确保屏蔽层接地良好、极性正确且端子紧固。

• 上电自检：合上机架电源，观察 3500/42M 前面板的 OK 灯及状态指示灯，确认模块自检通过且无硬件故障告警。

🛠️ 日常维护保养

科学合理的日常维护能够确保大型旋转机械振动监测系统长期稳定运行，防止误动或漏报。建议执行以下维护规范：

• 状态巡检：定期通过 3500 操作面板或上位机软件查看各个通道的振动幅值趋势、OK 状态及系统事件日志。

• 传感器与电缆检查：定期检查现场传感器连接电缆、穿线管及接线盒，防止因高温、油污或机械振动导致电缆破损或屏蔽层失效。

• 定期校验：结合机组大修或定期检修周期，使用专用信号发生器对 3500/42M 模拟输入通道进行校验，确保测量精度。

• 模块防尘：保持机架及机柜门密闭良好，防止工业粉尘或腐蚀性气体侵入背板引脚。

⚠️ 故障排查与常见问题

当系统出现通道 OK 灯闪烁、测量值异常或误报警时，可按照以下标准化步骤进行系统性排查与诊断：

• OK 灯异常排查：若 3500/42M 某通道的 OK 灯灭或闪烁（表示传感器或输入回路故障），首先检查现场前置器供电是否正常，传感器探头是否开路、短路或间隙（Gap）电压超差。

• 测量值漂移或干扰：若振动读数剧烈波动或受工频干扰，检查电缆屏蔽层是否单点正确接地，排除电磁干扰。

• 组态与通信故障：若系统提示硬件组态不匹配，使用组态软件重新下发配置文件，确保物理模块与软件版本一致。

• 替换验证法：在排除外围传感器和接线无故障的前提下，可更换备用 3500/42M 模块来隔离并界定是否为模块内部电路损坏。

🛡️ 安全注意事项

由于本产品直接应用于透平机械、压缩机等关键旋转设备的振动安全保护，操作人员必须严格遵守相关安全规程：

• 专业资质：所有涉及 3500 监测系统的安装、组态、接线与维护的操作，必须由具备专业仪表与自动化资质的技术人员执行。

• 带电插拔限制：3500 系列机架部分支持在指定条件下热插拔，但在插拔 3500/42M 模块前，必须确认该通道已进行软件组态隔离或已停用相关的联锁保护，防止引发机组误跳车。

• 防爆区域要求：若现场传感器处于防爆危险区域，必须确保本安隔离栅、安全栅及接线符合防爆规范，严禁违规操作。

• 防静电保护：在拿取、配置或检修裸露的电子插件时，必须规范佩戴防静电手腕带，防止静电击穿精密敏感元器件。

❓ 常见问题解释 Q&A

• Q1: 为什么 3500/42M 模块面板上的 “OK” 灯会熄灭或闪烁？ A1: “OK” 灯异常通常表示该通道的输入信号超出了正常范围（如传感器探头断线、短路、前置器未供电、或者轴向位移/振动探头间隙电压不在规定的 -4V 至 -20V 工作区间内）。

• Q2: 更换新的 3500/42M 模块后需要重新配置参数吗？ A2: 3500 系统的模块组态参数通常存储在机架的 TDI（模件总线/通信模块）或系统组态文件中。更换同型号硬件后，系统通常会自动下发参数，但为了安全起见，强烈建议重新连接组态软件核对通道量程和报警值。

• Q3: 3500/42M 可以同时接入接近传感器和速度/加速度传感器吗？ A3: 可以。3500/42M 是一款多功能监测器，通过面板通道类型的软件组态，它能够支持电涡流探头（测量径向振动、轴向位移）以及速度/加速度传感器（测量机壳绝对振动）的输入。
