SCHNEIDER GUTOR 0C0948｜静态开关模块

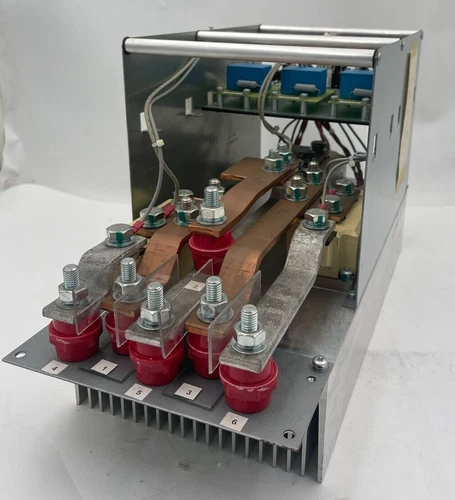

SCHNEIDER GUTOR 0C0948 是GUTOR工业UPS系统中的静态开关模块（Static Switch Module），用于关键电源系统中的快速电源切换与负载供电管理。

从可核实的产品资料来看，0C0948对应 SSW PDW 3相 EN/EA、250～450 A规格，属于GUTOR PDW系列三相静态开关部件。相关备件目录将0C0948列为 SSW PDW 3相、250A＜IAC≤450A；另有产品流通资料将其标识为Gutor Static Switch Module，并记录为 3×690 V、450 A配置。

该模块主要应用于工业UPS及关键电源系统，在正常电源与旁路电源之间实现快速切换，使关键负载尽可能保持连续供电。它并不是普通的机械开关，而是电力电子静态切换装置的一部分。

📋 产品Datasheet参数

⚠️ 参数说明： 0C0948属于大电流电力电子部件，公开资料对不同应用场景存在不同电压标识，因此不能仅凭零件号推断所有系统均为3×690 V。实际电压、电流及保护参数应以设备铭牌和对应UPS系统配置为准。相关资料明确将0C0948归入250～450 A的三相PDW静态开关系列。

🛠️ 操作规范与使用方法

🔹 安装前检查

确认模块完整型号为 0C0948，检查功率端子、控制接口、散热结构以及绝缘部件是否存在损伤。

🔹 确认系统规格

安装前必须确认UPS系统的输入电压、旁路电压、相数和最大负载电流与0C0948的实际配置匹配。

🔹 功率连接

静态开关涉及大电流交流回路，所有功率端子的连接必须按照原UPS接线图执行，确保端子紧固可靠。

🔹 散热检查

静态开关工作过程中会产生热量，应确保散热通道畅通，不能堵塞风道。

🔹 控制回路

控制信号、同步信号及保护回路应保持原系统配置，不建议自行修改控制参数。

🔌 开机/关机顺序

▶️ 开机顺序

1. 检查0C0948安装状态。
2. 检查所有大电流端子。
3. 检查控制连接器。
4. 检查散热及风道。
5. 检查输入电源及旁路电源。
6. 确认UPS处于安全启动状态。
7. 按UPS规定顺序接通输入电源。
8. 检查静态开关状态。
9. 检查旁路同步状态。
10. 确认输出稳定后投入关键负载。

⏹️ 关机顺序

1. 确认关键负载已经安全处理。
2. 按UPS系统程序停止逆变输出。
3. 根据系统要求转入旁路或其他安全供电状态。
4. 关闭相关输入电源。
5. 关闭控制电源。
6. 确认模块完全断电。
7. 使用专业仪表确认功率回路无残余危险电压后再进行维护。

⚠️ 0C0948属于大电流静态开关部件，严禁带电拆装。 UPS内部即使主输入已经关闭，也可能存在储能元件及其他危险电压，维护前必须执行完整的断电、隔离和放电程序。

📖 产品使用说明

0C0948主要处于GUTOR UPS的电源切换通道中。

典型工作关系可理解为：

主电源/整流系统 → UPS功率系统 → 静态开关 → 关键负载

在异常情况下，UPS系统可以根据控制逻辑将负载快速切换至备用/旁路电源。静态开关相较于传统机械接触器具有切换速度快、无机械触点磨损等特点，因此适用于数据中心、工业生产线、电厂及其他不能轻易中断供电的场合。

🔄 静态开关工作重点

正常情况下，系统根据UPS运行模式控制负载供电路径。

当逆变器异常、过载或其他预设条件发生时，控制系统判断是否需要转旁路。

0C0948按照控制命令完成相应的静态切换。

故障恢复后，系统根据设定条件重新建立正常供电路径。

实际切换逻辑由完整GUTOR UPS系统决定，因此不能脱离原UPS控制系统单独测试。

🔍 故障排查建议

如果UPS出现静态切换异常，可按照以下方向检查：

🔧 检查输入电源

🔧 检查旁路电源

🔧 检查三相电压平衡

🔧 检查功率端子是否松动

🔧 检查静态开关控制信号

🔧 检查散热风道

🔧 检查模块是否存在过热痕迹

🔧 检查UPS报警记录

🔧 检查相关保险及保护回路

如果发生模块过热、频繁切换或无法旁路，不能直接判定0C0948损坏，还应检查上游电源、旁路同步、负载以及UPS控制系统。

🧰 日常维护建议

🔧 定期检查功率端子紧固情况。

🔧 检查模块散热通道。

🔧 检查风扇及柜内温度。

🔧 注意功率器件是否存在异常发热。

🔧 检查UPS报警记录。

🔧 定期检查旁路切换功能。

🔧 避免灰尘积聚在散热区域。

🔧 备用模块应采用防潮、防尘、防静电方式保存。

🔧 更换前记录原模块接线和安装方向。

❓ 常见问题Q&A

Q1：GUTOR 0C0948是什么？
A：它是SCHNEIDER GUTOR工业UPS系统使用的三相静态开关模块。

Q2：0C0948属于哪个系列？
A：公开备件资料将其归入GUTOR SSW PDW三相静态开关系列。

Q3：0C0948的电流等级是多少？
A：相关资料标示其为250 A＜IAC≤450 A规格，属于450 A级静态开关。

Q4：0C0948一定是690 V吗？
A：不能一概而论。部分流通资料将0C0948标示为3×690 V、450 A，但实际应用必须以具体GUTOR UPS系统铭牌和配置为准。

Q5：静态开关有什么作用？
A：主要用于UPS系统中的快速电源路径切换，使关键负载能够在规定条件下快速转移到备用或旁路电源。

Q6：0C0948是普通接触器吗？
A：不是。它属于静态开关模块，采用电力电子器件完成高速切换。

Q7：可以带电更换0C0948吗？
A：不可以。该模块涉及大电流、高能量电源回路，必须按照UPS维护程序完成断电、隔离和放电后才能拆装。

Q8：模块过热是什么原因？
A：可能与负载过大、散热不良、风道堵塞、连接端子接触电阻增加或功率器件异常有关，需要结合UPS报警进行检查。

Q9：如何确认0C0948是否适合自己的UPS？
A：不能只看零件号，应同时核对UPS型号、系统电压、三相配置、额定电流、静态开关结构以及原模块铭牌。

Q10：0C0948适合做备用件吗？
A：适合作为既有GUTOR工业UPS系统的维修备件，但采购前必须确认完整料号及原系统参数。

🏭 典型应用

⚡ 工业UPS系统

🏭 石油化工装置

🛢️ 油气设施

💻 数据中心关键负载

⚙️ 工业控制系统

🚢 关键船舶电源系统

🏥 关键基础设施供电

🔋 UPS旁路及静态切换系统

SCHNEIDER GUTOR 0C0948 是一款面向GUTOR工业UPS系统的三相大电流静态开关模块，公开备件资料将其归入 SSW PDW 250～450 A规格。 其主要任务是配合UPS控制系统完成关键负载的快速电源切换。由于涉及大电流及高能量电源回路，实际安装、测试和维修必须以原UPS系统的技术配置及安全规程为准。
