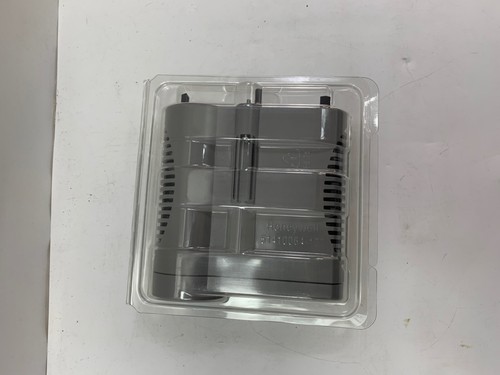

Honeywell CC-PAIN01 高电平模拟量输入模块 51410069-175

Honeywell CC-PAIN01（料号：51410069-175）是一款专为霍尼韦尔 Experion PKS C300 分布式控制系统（DCS）及 Series-C 平台设计的高性能高电平模拟量输入模块。该模块主要用于接收来自现场各类变送器、传感器的高电平电流信号（4-20 mA），并将其高效转换为数字信号供控制系统处理。它具备 16 个独立单端输入通道、强大的自诊断功能、卓越的抗共模干扰能力，并支持可选的冗余配置，广泛应用于石油化工、电力、冶金等严苛的工业自动化领域，确保过程控制的安全与精确。

📊 产品技术参数表

⚙️ 参数设置与修改方法

💻 使用霍尼韦尔 Experion PKS 组态软件（Control Builder）在线或离线连接至控制系统进行通道参数配置。

📂 在组态界面中直接设定输入量程、滤波常数、报警上下限及工程单位转换系数。

🔄 通过 CTools 工具实时下发并同步最新的模块组态文件至对应的硬件物理槽位。

🔒 硬件层面通过与专用 IOTA（输入输出终端组件，如非冗余 CC-TAIN01 或冗余型 CC-TAIN11）紧密配合完成物理接线，无需复杂的跳线调整。

🔄 手动/自动模式切换

🎛️ 模块在正常监控状态下默认运行于全自动数据采集与扫描模式，由系统主控制器周期性自动读取各通道数据。

🛠️ 当需要进行离线维护、校准或通道测试时，可通过组态软件将特定通道或整个模块切换至手动替代（Manual Override）模式。

🔄 在手动模式下，操作员可人为给定测试输入值以验证控制回路逻辑，调试完毕后在软件中一键恢复为自动运行模式。

🛑 紧急停机操作

⚡ 当工业现场发生重大安全事故或紧急状况需要切断回路时，可通过系统的安全联锁逻辑触发紧急停机（ESD）程序。

🔌 模块内部具备独立保护的限流电路，在发生短路或强电冲击时可自动限制能量输出，防止故障进一步扩大。

🚨 如需进行硬件级总电源切断，可直接断开 Series-C 系统的 24 VDC 输入端子或拔除对应的系统电源模块，确保现场设备断电归零。

❓ 常见问题解释 Q&A

❓ 问：CC-PAIN01 模块是否支持冗余配置？

💡 答：支持。通过搭配冗余型 IOTA 模块（CC-TAIN11），可以实现双模块热备份，从而大幅提升系统的可用性与可靠性。

❓ 问：该模块是否需要外接熔断器来保护通道？

💡 答：不需要。每个通道均内置了独立的限流保护电路，符合 Class 1, Div 2 防爆非发火电源标准，无需外加熔断器。

❓ 问：模块的扫描周期是多少？

💡 答：其典型输入扫描速率为每通道 50 ms，能够满足绝大多数工业过程控制的高速采集需求。
