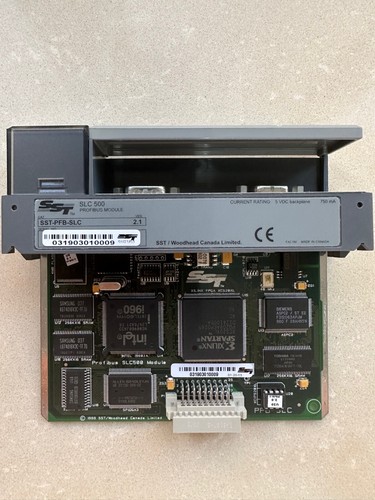

SST SST-PFB-SLC PROFIBUS 模块

📌 产品介绍

SST SST-PFB-SLC 是一款专为 Allen-Bradley SLC 500 可编程逻辑控制器（PLC）系列设计的高性能 PROFIBUS DP 主站/从站通信模块。该模块作为 SLC 500 背板与现场底层 PROFIBUS 自动化网络之间的桥梁，能够将 SLC 500 系统无缝接入庞大的 PROFIBUS-DP 分布式控制网络中。它支持高速的循环数据交换和非循环诊断功能，广泛应用于制造业自动化、过程控制及第三方设备集成改造项目中。

📊 产品参数 (Datasheet)

• 产品型号：SST-PFB-SLC (Woodhead / SST 品牌，现属 Molex)

• 制造商：SST (Specialty Systems, Inc. / Molex)

• 产品类型：PROFIBUS-DP 接口模块 (PROFIBUS Communication Module)

• 原产地：美国 / 德国

• 系统兼容：Allen-Bradley SLC 500 模块化 PLC 系统

• 通信协议：PROFIBUS-DP (V0 / V1)，支持主站 (Master) 及从站 (Slave) 运行模式

• 传输速率：自适应最高达 12 Mbps

• 物理接口：标准 9 针 D-Sub PROFIBUS 接口

• 供电方式：由 SLC 500 控制器背板总线直接供电

• 产品尺寸：标准的 SLC 500 单槽嵌入式模块封装规格

• 产品重量：约 0.35 kg

• 工作温度：0°C 至 +60°C

• 防护等级：IP20 (需安装在标准控制柜内部)

📖 产品使用说明

1. 安全与断电检查：在对 SST-PFB-SLC 模块进行插拔、安装背板或连接 PROFIBUS 现场总线电缆之前，必须彻底切断 SLC 500 机架的主电源，严禁在带电或热插拔状态下拆装该模块。

2. 机架卡槽安装：将模块平稳对准 SLC 500 系统的可用空闲槽位，垂直匀速推入，确保背板总线针脚完全吻合，并拧紧模块上下端的固定螺丝。

3. 规范总线接线：使用标准的 PROFIBUS 双绞屏蔽电缆与专用 9 针 D-Sub 终端插头（带终端电阻开关），将网络正确连接至模块的通信端口。确保网络两端的终端电阻处于“On”状态，中间节点处于“Off”状态，且电缆屏蔽层两端规范接地。

4. 组态与参数下发：上电后，利用 SST 提供的专用配置软件（或配合 RSLogix 500 进行寄存器映射），导入 GSD 文件，完成 PROFIBUS 从站设备的组态和 I/O 数据映射，下载后观察模块面板上的 LED 状态指示灯（如 OK、RUN、ERR）确认通信正常。

❓ 常见问题解释 Q&A

• Q：模块上电后，状态指示灯显示通信错误（Fault/Err）或无法联通从站怎么排查？

  • A：首先检查 PROFIBUS 主/从站的站地址（Node Address）是否发生冲突或与组态软件中的设置不一致；其次检查物理总线的两端终端电阻是否正确启用、电缆是否有断路或虚接；最后核对各从站设备的 GSD 文件版本是否匹配。

• Q：SST-PFB-SLC 模块可以同时作为主站和从站运行吗？

  • A：该模块主要针对 PROFIBUS-DP 主站应用进行优化设计，但在相应的固件和软件配置支持下，部分版本也能够配置为 PROFIBUS 从站，具体需参考模块的手册与固件版本说明。

• Q：SLC 500 控制器如何读取该 PROFIBUS 模块采集到的现场数据？

  • A：SST-PFB-SLC 通常通过 SLC 500 的 M 寄存器（M Files）或跨背板的 I/O 映象区与 CPU 进行数据交换。在编程软件中，需要编写梯形图逻辑来处理 M 文件的读写（MG指令），或者直接将映射好的 I/O 地址分配给主程序使用。
