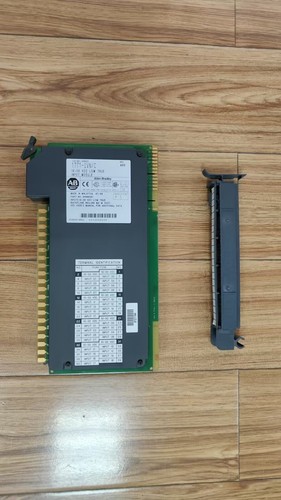

Allen-Bradley 1771-IVN 数字量直流输入模块
Allen-Bradley 1771-IVN 是一款专为罗克韦尔（Rockwell Automation）经典 PLC-5 分布式及机架式控制系统（Bulletin 1771 I/O 平台）设计的高密度 32通道数字量直流输入模块。该模块主要用于高效率地接收和转换来自工业现场的各类直流开关、传感器、按钮及接近开关的开关量信号，并将其隔离处理后传输给系统控制器，是保障大型工业自动化离散控制逻辑稳定运行的核心组件。
产品参数 (Datasheet)
-
产品名称：Bulletin 1771 32通道直流数字量输入模块
-
部件型号：1771-IVN (常被误写为 1711-IVN)
-
所属系统：Allen-Bradley PLC-5 / Bulletin 1771 I/O 机架平台
-
输入通道数：32 个输入点（每槽集成两组完整的 16 点/2个全模块组）
-
额定工作电压：10 至 30V DC (源电流输入 / Source Input)
-
输入电流：典型值约 4.5 mA (在 10V DC 时)
-
态势判定 (开关阈值)：
-
最大关态电压 (Off-state Voltage)：$\le +V_{dc} – 5\text{V DC}$
-
最大关态电流 (Off-state Current)：$\le 1.7\text{ mA}$
-
最小开态电压 (On-state Voltage)：$\ge +V_{dc} – 10\text{V DC}$
-
-
输入阻抗：约 $2.2\,\text{k}\Omega$
-
背板电流功耗：最大 280 mA (由 1771 I/O 机架电源通过背板提供)
-
匹配接线臂 (Wiring Arm)：兼容标准的 1771-WN 现场端子接线臂
-
物理槽位：适用于 Series B 或更高版本的 1771 I/O 机架（不能放入最左侧处理器/适配器槽位）
-
面板指示灯：集成 32 个通道状态 LED 指示灯（现场有电压输入时点亮）
产品使用说明
-
安装前准备：在对 1771-IVN 模块进行插拔、更换或操作现场端子接线臂之前，必须彻底切断 I/O 机架的背板总电源以及现场输入侧的外部辅助供电，并佩戴防静电手环，以防静电或带电插拔产生电弧损坏集成电路。
-
硬件安装与机械防误插：
-
将模块平稳推入 1771 机架的指定槽位中，确保背板插针完全吻合，随后扣紧面板上下的锁定卡扣。
-
注意检查并配置背板连接器上的机械防误插销（Keying Bands）位置（通常位于槽位接口的 14-16 与 30-32 之间），防止误插入不兼容的模块类型。
-
-
电气接线：
-
现场信号通过模块前方的 1771-WN 现场接线臂 接入。该接线臂采用翻转式设计，允许在不拆卸现场硬接线的情况下直接分离模块。
-
极性注意：1771-IVN 属于源输入（Source Input）模块，需要配合漏电流输出（Sink Output）的现场传感器使用，且必须严格注意 DC 电源的正负极性，接反或接入交流电（AC）将直接导致模块永久损坏。
-
常见问题解释 Q&A
-
Q1：现场传感器有信号输出，但 1771-IVN 对应通道的 LED 指示灯不亮且 PLC 读不到状态应如何排查？
-
A1：首先使用万用表测量该通道端子的实际输入电压，确认是否达到了开态阈值（10–30V DC 范围）且极性正确；其次检查 1771-WN 接线臂是否完全合拢锁定、背板针接触是否良好；最后核对 PLC 程序中的I/O地址组态与物理机架槽位分配是否一致。
-
-
Q2：12V / 24V 直流输入模块能否直接接入交流（AC）信号？
-
A2：绝对不能。1771-IVN 是专为直流（DC）系统设计的输入模块，一旦误接入交流电压，极容易引起内部电路短路、击穿或烧毁。
-
-
Q3：更换 1771-IVN 模块时需要重新编写 PLC-5 的控制程序吗？
-
A3：不需要。只要更换的新模块型号完全一致，且物理机架的槽位地址、机架逻辑组态（如半槽或全槽编址方式）保持不变，直接带电/断电更换硬件后即可恢复原有的控制逻辑。
-
