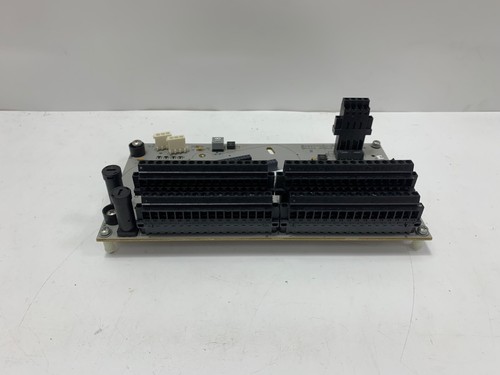

Honeywell CC-TDOB01 (51308371-175) 数字量输出输入/输出端子组件

Honeywell CC-TDOB01（部件型号：51308371-175）是霍尼韦尔（Honeywell）Experion PKS（Process Knowledge System） 分布式控制系统（DCS）中 C300 及 C-Series 架构的高性能数字量输出输入/输出端子组件（IOTA – Input/Output Termination Assembly）。该模块专门用于配合 24V DC 的数字量输出（DO）I/O 模件，实现控制系统内部低压逻辑信号与现场各类电磁阀、接触器、指示灯或继电器等执行机构之间的安全连接、通道隔离及电能分配。

产品参数 (Datasheet)

• 产品名称：Honeywell 24V 数字量输出端子组件 (DO IOTA)

• 部件型号：CC-TDOB01 / 51308371-175

• 所属系统：Honeywell Experion PKS (C-Series / C300 控制器架构)

• 应用通道：支持多通道高密度数字量输出 (DO)

• 额定工作电压：24V DC 现场供电驱动

• 信号与端子类型：压接式接线端子（Compression Terminals），集成现场供电配电母线 (Buss)

• 冗余支持：支持冗余或非冗余配置（具体取决于搭配的 I/O 模件槽位设计）

• 防腐与涂层：具备标准三防漆涂层（Conformal Coated），适应严苛工业环境

• 安装方式：标准 35 mm DIN 导轨安装

• 工作温度：0°C 至 60°C

• 环境湿度：10% 至 90% (无冷凝)

产品使用说明

• 安装前准备：在进行 IOTA 的安装、拆卸或现场电缆接线之前，必须彻底切断该回路的 24V 现场供电以及控制系统的外部电源，并严格佩戴防静电手环。

• 硬件安装：将 CC-TDOB01 IOTA 稳固安装在控制柜内的标准 35 mm DIN 导轨上，确保固定牢靠、周围留有足够的散热与走线空间。

• 电气接线：

  • 现场接线：根据端子定义，将现场执行机构（如电磁阀、报警器等）的正负极导线精确接入压接端子中。

  • 总线供电 (Buss)：利用其集成的配电母线（Buss）结构，正确接入外部 24V DC 现场辅助电源及系统共地。

• 模件插接：待 IOTA 固定及接线无误后，将对应的 Honeywell 数字量输出（DO）I/O 模件平稳垂直插入 IOTA 表面的专用插槽中，锁紧机械固定螺丝。

常见问题解释 Q&A

• Q1：现场执行机构（如电磁阀）无法正常动作，如何排查 CC-TDOB01 关联的回路？

  • A1：首先检查 IOTA 供电母线（Buss）上的 24V DC 现场辅助电源是否正常输入；其次在 Experion PKS 组态及硬件面板上检查对应通道的输出状态指示灯是否点亮；最后用万用表测量输出端子在指令触发时是否有 24V 电压输出，并排查现场电缆是否开路。

• Q2：CC-TDOB01 面板上集成的“Buss”设计有什么特殊作用？

  • A2：该型号带有“Buss”标志，代表其集成了现场供电配电母线。它能够将外部引入的 24V DC 现场电源高效分配至各个输出通道，极大减少了控制柜内的外部跳线和接线端子排数量，使系统布线更加整洁、可靠。

• Q3：IOTA 模块本身是否需要进行软件组态？

  • A3：不需要。IOTA 作为无源/有源的物理端子转换组件（Terminal Assembly），本身不包含微处理器或固件，软件组态（如 Quick Builder 或 Control Builder）仅针对插在其上方的数字量输出 I/O 模件。
