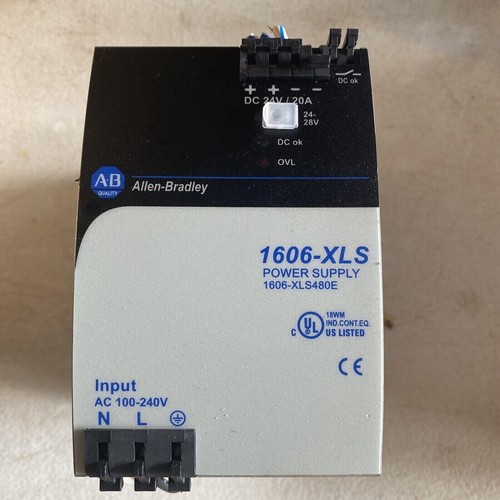

Allen-Bradley 1606-XLS480E |单相开关电源核心组件
Allen-Bradley 1606-XLS480E 是一款专为工业自动化环境设计的高性能、高效率单相开关模式电源（Switched Mode Power Supply），隶属于罗克韦尔（Rockwell Automation）的 1606-XLS 性能系列。该电源采用先进的同步整流技术与主动功率因数校正（PFC），在保持超小体积的同时提供卓越的电能转换效率。它具备强大的短期峰值功率输出能力（Power-Boost）和极低的输入浪涌电流，能够轻松应对感性负载启动、电容充电及反向能量吸收，广泛应用于各类严苛的工业控制柜与自动化产线中。
📊 规格参数
-
原产地： 多国制造 (Multiple countries based on manufacturing location)
-
产品型号： 1606-XLS480E (1606-XLS Performance 系列)
-
输入电压范围：
-
交流输入：100 – 240V AC（宽范围自适应，频率 47 – 63 Hz）
-
直流输入：110 – 150V DC
-
-
额定输出功率： 480W
-
额定输出电压： 24V DC（可通过面板电位器在 24V 至 28V DC 范围内调节）
-
额定输出电流： 20A（在 24V DC 时）
-
峰值备用功率（Power-Boost）： 支持 150% 额定功率输出（即 30A / 4秒），用于满足瞬时大电流需求
-
电气效率： 典型值约为 92.4% 至 94.5%
-
诊断与指示： 配备绿色的 DC-OK LED、红色的过载 LED 以及干接点 DC-OK 继电器输出，便于系统状态远程监控
-
安装方式： 标准 35mm DIN 导轨安装
-
工作温度范围： -25°C 至 +70°C（超过 +60°C 时需按规定进行功率降额）
-
防护等级： IP20
-
外形尺寸 (宽 x 高 x 深)： 82 mm x 124 mm x 127 mm
-
产品重量： 约 1.2 kg
📖 产品使用说明
-
安装步骤： 在进行电源模块的安装或更换前，务必切断控制柜的总输入电源，严禁带电作业。将 1606-XLS480E 牢固卡装在标准 35mm DIN 导轨上，确保周围留出足够的空间以保证自然对流散热。
-
电气接线： 本模块采用便捷的快速连接弹簧夹端子（Spring-clamp terminals）。严格按照端子定义，将交流主电源（L、N）及保护地线（PE）正确接入输入端；将 24V DC 输出端连接至负载系统。接线时应确保剥线长度符合规范且插入到位。
-
上电与调试： 确认外部电气接线及输入保险丝配置无误后闭合系统电源。观察模块面板上的 DC-OK 绿色指示灯是否常亮，必要时可通过输出电压调节旋钮微调输出电压，确保系统供电平稳。
❓ 常见问题解释 Q&A
-
问：电源上电后无 24V 输出且面板红灯亮起或闪烁应如何排查？
答：首先检查输入端交流电压是否正常、进线端是否存在短路或过载；其次检查负载侧的实际消耗电流是否长期超过电源额定容量（20A）或触发了过载保护。若排除外部短路与过载后仍无输出，建议断电静置数分钟后重新上电，若故障依旧则可能内部电路损坏需更换。
-
问：1606-XLS480E 是否支持多台电源并联以实现冗余或扩容？
答：支持。通过配合适当的冗余模块（如 1606-XLS 系列专用的冗余或二极管模块），该电源可以轻松实现 N+1 备份或并联扩容，为主控系统提供更高的可靠性与备用电力支持。
