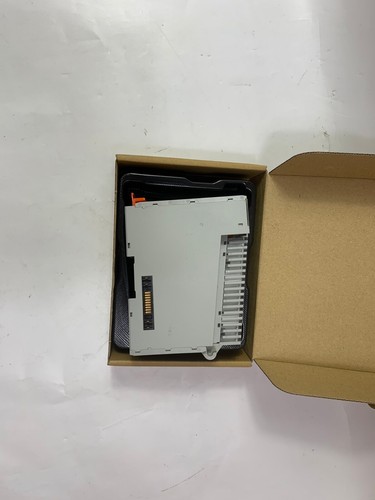

Allen-Bradley 5069-OF4 电压输出模块

Allen-Bradley（罗克韦尔自动化）5069-OF4 是一款专为 CompactLogix 5380 及 GuardLogix 5380 自动化系统设计的 Compact 5000 系列高性能模拟量电压输出模块，能够将控制器数字指令精准转换为连续的模拟电压信号，驱动现场执行机构。

📌 产品介绍

该模块作为 Compact 5000 I/O 架构中的核心输出组件，提供 4 个高精度模拟量电压输出通道。它支持多种标准电压输出范围，具备卓越的转换分辨率与快速的响应速度。通过高速背板总线与控制器直接通信，广泛应用于过程控制、精密调速及各类需要连续电压调节的工业自动化场景中。

📋 产品参数

• 🏭 原产地：美国 (USA) / 新加坡 (Singapore)

• 📦 产品型号：5069-OF4 (Compact 5000 Analog Voltage Output Module)

• 📐 物理尺寸：紧凑型 Compact 5000 标准槽位模块尺寸

• ⚖️ 产品重量：约 0.2 kg

• ⚡ 背板供电：通过 5069 局部总线供电；外部需接入标准 24V DC 现场侧辅助电源

• 🔌 通道数量：4 个独立模拟量输出通道

• 🌐 输出信号范围：$\pm 10 \text{ Vdc}$, $0…10 \text{ Vdc}$, $0…5 \text{ Vdc}$ (可软件配置)

• 🌡️ 工作温度：0°C 至 +60°C (标准工业环境)

• 💧 环境湿度：5% 至 95%（无冷凝）

• 🛡️ 防护/认证：符合 CE、CSA、UL、RCM 及工业电磁兼容与防爆认证

📖 产品使用说明

1. 安全断电：在安装、拆卸该模块或接线之前，必须彻底切断 Compact 5000 系统总电源及外部 24V DC 现场侧供电，严禁带电热插拔。

2. 正确安装：将模块沿导轨平稳推入 Compact 5000 系统机架中，确保背板连接器完全契合，并锁紧机械固定卡扣。

3. 接线规范：使用标准双绞屏蔽电缆将输出端子连接至现场电压型执行机构，确保电缆屏蔽层在控制柜侧单点妥善接地，以抑制电磁干扰。

4. 软件组态：在 Studio 5000 Logix Designer 编程软件中将该模块添加至配置树，根据实际现场需求设置输出量程范围、故障安全状态（Hold Last State / User Defined）及数据报警阈值。

❓ 常见问题解释 Q&A

• Q：5069-OF4 支持电流输出吗？

  A：不支持。5069-OF4 专为电压输出设计（支持 $\pm 10 \text{ V}$ 等范围）；若系统需要模拟量电流输出，需选用同系列的电流输出模块（如 5069-IF4V 或对应的电流型号）。

• Q：模块面板上的 OK 状态指示灯闪烁红灯该如何排查？

  A：OK 灯闪烁通常表示模块自检未通过、固件版本与控制器不匹配或外部 24V DC 现场电源缺失。建议通过 Studio 5000 软件连接控制器，查看具体的模块故障诊断信息。

• Q：该模块是否支持热插拔功能（RIUP）？

  A：支持。在满足电气防爆和系统设计规范的前提下，Compact 5000 系列模块支持在带电背板下进行拔插（RIUP – 运行中插入和拔出），但操作前仍强烈建议断开外部现场负载电源以确保安全。
