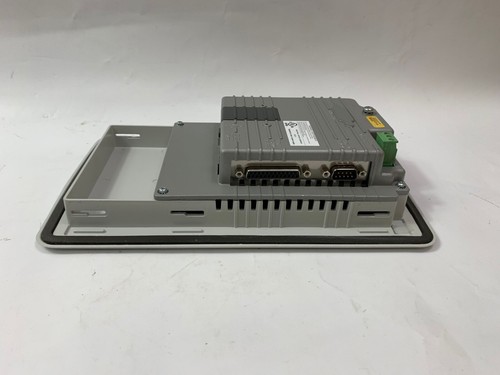

ABB PP826A (3BSE042244R3) HMI 控制面板 800
ABB PP826A（部件号：3BSE042244R3）是一款专为 ABB System 800xA 及工业自动化控制系统设计的高性能人机界面（HMI）控制面板。作为 Control Panel 800 系列的重要成员，该模块配备了高分辨率的彩色触摸显示屏和直观的图形操作系统，能够为操作人员提供清晰、流畅的现场监控、参数调整、报警提示及数据可视化交互。它具备出色的工业级防护性能与稳定性，广泛应用于各类严苛的过程控制与机械自动化领域。
📊 规格参数
-
原产地： 瑞典 / 德国 (Made in Sweden / Germany)
-
产品型号： PP826A / 3BSE042244R3 (Control Panel 800 系列)
-
显示屏类型： 高性能 TFT 彩色液晶触摸屏
-
操作方式： 高灵敏度工业级触摸屏交互
-
通信接口： 集成多路以太网口及串口通信接口，支持主流工业协议
-
系统电源： 24V DC 工业标准直流供电
-
安装方式： 面板嵌入式安装 (Panel Mount)
-
工作温度： 0°C 至 +50°C
-
防护等级： 前面板具备高等级防尘防水设计（符合 IP65 / NEMA 4X 标准）
-
产品重量： 约 1.2 kg
📖 产品使用说明
-
安装步骤： 在进行 HMI 控制面板的安装或更换前，务必切断控制柜的总电源，确保安全。根据产品技术手册提供的开孔尺寸，在控制柜门或操作台面上进行精确开孔；将 PP826A 模块嵌入开孔中，并使用配套的固定夹具从四周均匀锁紧，确保面板密封圈与安装面贴合良好。
-
电气接线： 严格按照电气规范，将 24V DC 控制电源正确接入电源端子（注意正负极性）；使用优质网线或通信电缆将面板的以太网口连接至控制系统的交换机或 PLC 控制器上。
-
工程下载与上电： 确认物理接线无误后闭合系统电源，使用 ABB 专用的组态与编程软件（如 Panel Builder 或 800xA 工程工具）将设计好的 HMI 画面工程下载至 PP826A 中。系统自检无误、画面加载成功后即可投入正常运行。
❓ 常见问题解释 Q&A
-
问：HMI 上电后屏幕无显示、黑屏或无法正常启动应该如何排查？ 答：首先用万用表测量输入电源端子，确认 24V DC 供电电压是否正常且无严重压降；其次检查电源接线端子是否松动；若供电完全正常但屏幕仍无响应，则可能是背光模块或主板硬件故障，需返厂或更换面板。
-
问：PP826A 无法与下位 PLC 或控制系统正常通信联机该如何排查？ 答：首先检查网线物理连接是否牢固、Link 指示灯是否闪烁；其次在软件组态中核对 HMI 的 IP 地址、子网掩码以及与 PLC 通信的协议参数、站号是否完全匹配；最后检查网络中是否存在 IP 地址冲突。
