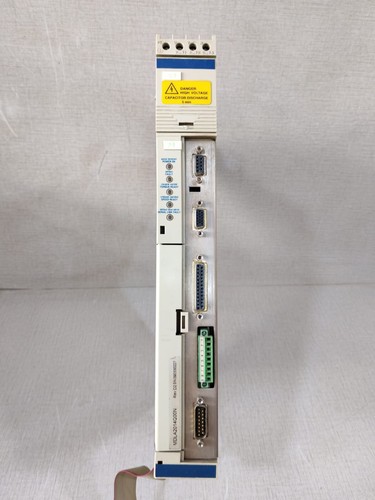

NUM MDLA2014Q00N (REV.D2) | 模块化交直流驱动器

NUM MDLA2014Q00N（型号：MDLA2014Q00N，版本：REV.D2）是一款专为高端数控机床、自动化加工中心及重型工业伺服系统设计的高性能模块化交直流驱动器（Modular Drive DC/AC Converter / Servo Drive）。该设备在数控自动化控制架构中作为核心的能量转换与运动控制执行枢纽，主要负责接收来自 CNC 控制器的数字指令，将交流电转换为高精度的可控直流母线电平，并进而向高功率交流伺服电机或主轴电机输出精准的变频驱动电流。它采用坚固的工业级模块化结构、先进的数字信号处理器（DSP）控制算法及完善的过流、过压、过热保护设计，具备极高的动态响应速度、优异的低速平稳性与长期运行的可靠性，能够确保机床在复杂切削加工中实现绝对精准的位置与速度控制。

📊 产品 Datasheet 数据规格

• 📌 产品尺寸：标准的 NUM 模块化机架嵌入式结构（尺寸约为 32 cm × 25 cm × 12 cm）

• ⚖️ 产品重量：约 4.80 kg

• 🌍 原产地：法国 (France) / 德国 (Germany)

• 🔧 配套系统：NUM 数控系统（如 NUM 1020 / 1040 / Flexium 系列） / 工业数控机床伺服驱动屏柜

❓ 常见问题解释 Q&A

• Q1：该驱动器在数控机床中主要承担什么核心功能？

  A1：它负责将电网电能转化为驱动伺服电机运转的精确可控交直流电，同时实时闭环处理编码器反馈，实现高精度的位置、速度和转矩控制。

• Q2：型号中的 “REV.D2” 代表什么硬件含义？

  A2：REV.D2 表示该硬件处于第 D2 次修订版。NUM 通常会在后续版本中优化功率回路的抗干扰能力、提升开关频率或修复早期固件兼容性问题。更换时需核对版本及配套电机的兼容性。

• Q3：驱动器面板出现故障报警（Fault/Trip）红灯闪烁时应如何初步排查？

  A3：这通常指示直流母线过压/欠压、模块过热、输出端短路或编码器反馈丢失。需结合 NUM 系统的报警代码与万用表测量母线电压和外部动力电缆绝缘状态。

🛠️ 操作规范与使用方法

• 安全警示：本装置涉及高压交流输入及大容量直流母线储能，操作人员必须具备高压电气与数控设备维保资质，严格执行断电后等待电容完全放电的安全规程，严禁在带电状态下拔插动力电缆或控制排线。

🔌 开机/关机顺序

• 开机顺序：

  1. 仔细检查 MDLA2014Q00N 驱动器的三相交流输入电源、直流母线连接端子、电机动力线以及控制信号排线是否牢固无松动。

  2. 依次合上机床的主进线电源及该驱动器专属的电源隔离变压器/空气开关。

  3. 观察驱动器面板的状态指示灯，等待系统完成内部上电自检、与 NUM 主控制器建立通信且无故障代码后，机床进入准备就绪状态。

• 关机顺序：

  1. 在 NUM 数控操作面板上确认各轴已处于停止或抱闸锁死状态，切断伺服使能（Servo OFF）。

  2. 断开驱动器前端的输入配电开关。

  3. 特别注意：由于内部大电容存有高压，断电后必须等待至少 5 分钟，待面板指示灯完全熄灭、内部高压释放后方可进行维护或拆卸。

📋 正常操作流程（Step by Step）

1. 安装就位：在机床总电源彻底断电且确认残余电压为零的安全状态下，将 MDLA2014Q00N 平稳推入数控柜的专用散热导轨槽中，均匀锁紧固定螺栓。

2. 电气接线：严格按照电气原理图准确接入三相交流输入电源、电机输出端子（U, V, W）、控制信号插头及接地保护线（PE），确保屏蔽层360度接地良好。

3. 上电自检与参数核对：执行标准“开机顺序”加电，观察面板状态，通过 NUM 控制系统软件检查该轴的驱动参数、增益设置及反馈信号是否完全匹配。

4. 运行监测：机床投入正式切削运行后，定期检查散热风扇运转情况及驱动器外壳温升，保障高负荷加工下的长周期稳定。
