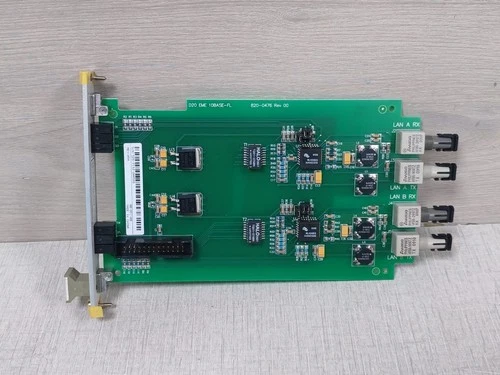

GE 820-0476 | D20 EME 10BASE-FL数字量输入子模块

GE 820-0476 (REV. 00) 是一款用于 D20 系列远动终端（RTU）系统的数字量输入子模块 (Digital Input Submodule)。它在电力自动化系统中扮演着关键角色，负责将现场继电器接点状态转化为数字信号，以便 D20 平台能够通过 10BASE-FL 光纤网络将其传输至变电站控制中心或调度中心。

核心参数规格

产品特性与核心应用

作为 D20 平台的一部分，该子模块专注于电力调度中的状态监测：

• 高速状态采集：配合 D20 主处理器的扫描机制，该模块能够处理变电站内成百上千个开关、隔离刀闸、保护动作信号的实时状态变化。

• 10BASE-FL 集成：该型号集成或配套了对 10BASE-FL（基于光纤的 10Mbps 以太网）的支持，这在强电磁干扰环境下（如高压开关站）具有极高的抗噪性和电气隔离安全性。

• 事件序列记录 (SOE)：该模块采集的输入信号通常带有毫秒级的时间戳，对于事后追溯电力系统故障序列至关重要。

操作、维护与故障排查

🛠️ 安装与配置建议

• 槽位管理：D20 系统通过背板地址识别子模块。安装时务必确认插入槽位与组态软件（如 SGConfig）中的槽位编号一致，否则主控制器将无法建立通讯。

• 光纤连接：使用 10BASE-FL 接口时，请确保使用多模光纤 (Multi-mode fiber)。在连接前，务必检查 ST 接头是否有划痕，任何物理损伤都会导致链接告警或严重的误码率。

⚠️ 维护与故障排查

• 输入状态点位故障：若某个点位状态采集异常，首先检查端子处的外部干接点是否闭合，并使用万用表测量输入电压是否在模块规定的逻辑阈值范围内。

• 通讯链路丢失 (Link Loss)：

  1. 观察模块前板的“Link”或“Active”指示灯。

  2. 如果链路不通，尝试清洁光口。

  3. 如果更换光缆后依然无法恢复，说明该子模块的收发光组件已老化或损坏。

• REV. 00 兼容性：作为该系列的早期修订版本，如果您的主系统（D20 CPU 卡）已更新至较新固件，请核实该模块是否需要配套的 firmware patch，以确保能够正确识别状态码。

常见问题解释 Q&A

❓ Q：10BASE-FL 接口现在是否已经过时？

A：是的，10BASE-FL 属于较早的工业以太网标准。现代系统多已升级为 100BASE-FX 或 RJ45 电接口。如果您正在维护该旧设备，建议保留足够的备件，因为此类光转换芯片在市场上已越来越难寻找。

❓ Q：我可以将此模块直接接入普通的以太网交换机吗？

A：通常不行。10BASE-FL 使用的光纤信号协议与现代的 10/100/1000Base-TX 以太网可能存在不兼容性。它需要专门的协议转换器或专门支持该标准的工业光纤交换机才能接入现代网络。

❓ Q：如果输入板卡的某个点位坏了，能只维修该点吗？

A：由于板卡内部逻辑高度集成，且包含多层电路布线，极度不建议对单个输入点进行芯片级维修。如果该模块存在多个点位损坏或整板通讯失效，最佳方案是直接更换模块。
