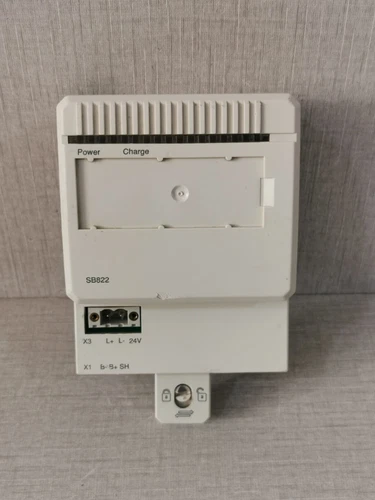

ABB SB822 | 3BSE018172R1 可充电电池单元

ABB SB822（订货号：3BSE018172R1）是一款专门为 ABB Ability™ System 800xA 控制系统设计的可充电电池单元。该组件主要用于为控制器（如 PM86x 系列处理器）提供备用电源，确保在外部供电中断或故障时，控制器的静态随机存取存储器（SRAM）数据能够得到维持，防止过程控制逻辑与重要参数丢失。

核心参数规格

应用领域

⚙️ 过程控制系统：作为 800xA 系统中中央处理单元的掉电保护核心。

🏭 关键任务自动化：在炼油、电厂等不允许控制逻辑丢失的严苛环境中提供冗余保护。

🏗️ 数据备份管理：确保在意外断电情况下，控制策略与事件序列记录（SOE）数据能够留存，方便快速重启。

产品介绍

SB822 电池单元是保证工业控制器“记忆”不丢失的关键防线。它采用了长寿命的镍氢化学体系，具有较好的充放电循环性能和环境温度适应能力。该电池集成在控制器的电池槽内，系统运行时通过受控电流进行自动充电，确保始终保持在满电状态，以应对突发停电事件。

操作规范与使用方法

⚠️ 更换顺序

• 更换要求：当系统监控软件或面板指示灯提示“Battery Low”或“Battery Fault”时，需尽快更换。

• 更换步骤：无需停机，在系统运行状态下即可更换（热插拔）。打开控制器电池仓盖，拔出旧电池，将新电池按正负极方向准确插入，直至锁紧装置咬合。

🛠️ 正常操作与维护

1. 定期检查：建议每 2-3 年检查一次电池健康度，即便软件未报警，也可视运行环境（高温环境会加速电池老化）进行预防性更换。

2. 充电管理：新更换的电池在安装后，系统会自动对其进行涓流充电，通常需 24 小时达到完全饱和状态。

3. 合规存放：废弃的 SB822 电池包含镍金属，请根据当地工业废弃物处理规定回收，切勿投入普通生活垃圾桶或火源中。

⚙️ 注意事项

• 防止短路：严禁接触电池两端的金属触点，以防造成短路导致电池发热甚至损坏。

• 避免高温：虽然 SB822 耐温性能较好，但尽量避免将备用电池存放在靠近变频器散热口或强热源的区域，这会显著缩短电池寿命。

常见问题解释 Q&A

❓ Q：系统报“Low Battery”但更换了新电池依然报警，为什么？

A：如果新电池更换后报警未消除，请先检查电池接口处的弹片是否因长期受热氧化导致接触不良。此外，系统软件可能需要几分钟的时间来监测新电池的电压上升情况。若持续报警，请检查 CPU 模块的电池测量电路。

❓ Q：SB822 可以使用普通的一次性锂电池代替吗？

A：绝对不可以！SB822 是可充电的镍氢电池，控制器内部有配套的充电电路。若强行使用一次性电池，在充电电流作用下可能会导致电池漏液、鼓包甚至爆炸，严禁代用。

❓ Q：控制器长期不使用，电池会亏电吗？

A：是的。即便没有断电，电池也会存在自放电。如果系统停机存放超过半年，建议重启后检查电池电压，必要时更换新电池再投入生产。
