ABB APBU-44C | 64688391C 分支单元产品详解

ABB APBU-44C（订货号：64688391C）是一款高性能的工业分支单元（Branching Unit），主要用于 ABB 工业自动化系统，特别是针对 PPCS（可编程控制系统）及 DDCS（分布式驱动控制系统）网络架构。该设备的核心功能在于实现控制信号的分支、分发与数据记录，是构建复杂多机互联控制系统的重要通讯桥梁。

核心参数规格

应用领域

⚙️ 驱动系统集成：在 ACS800 等系列变频器驱动系统中，作为 DDCS 光纤通讯的核心分支点，连接主控制器与驱动器。

🏭 多控制器互联：在大型自动化生产线中，实现多台 PPCS 控制器之间的高速数据交换与协同控制。

🏗️ 过程自动化：用于复杂的 DCS（分布式控制系统）网络拓扑中，简化底层设备与上层控制器的布线架构。

⚡ 电力与能源控制：在需要高精度同步的工业环境，确保控制指令在多个节点间的可靠传输。

产品介绍与技术特点

• 信号完整性：作为专用的分支单元，该模块能有效减少信号衰减，提高复杂网络中的通讯可靠性。

• 通信扩展：它能够将单一控制信号分配至多个路径，或将多个现场节点数据汇总上传，极大扩展了系统拓扑的灵活性。

• 工业级耐用性：模块化设计，具备良好的抗干扰与耐环境能力，适合在工业控制柜等严苛环境中长期运行。

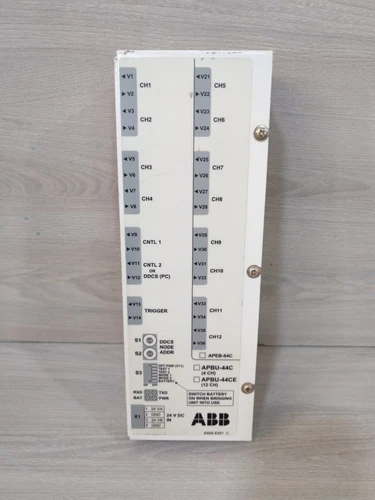

• 可视化诊断：面板配备状态指示灯（如 PWR 电源、RXD 接收、TXD 发送、BAT 电池状态），便于工程师快速判断链路连接与数据传输状态。

操作规范与使用方法

⚠️ 开机/关机顺序

为了保障总线与光纤通信链路的稳定，请严格遵守以下流程：

• 开机顺序：先确保所有从站（变频器、驱动单元）电源就绪，再接通 APBU-44C 分支单元的 DC 24V 电源，最后启动主控制器。

• 关机顺序：应先由中央控制器下达停机指令，待系统数据同步完成后，关闭分支单元电源，最后断开现场动力设备电源。

🛠️ 正常操作流程

1. 物理安装：将模块正确安装在控制柜内的 DIN 导轨或安装槽位上，确保散热空间充足。

2. 链路接入：连接光纤/信号线缆至对应通道，务必保证光纤接头清洁且插接到位，避免信号丢失。

3. 参数组态：通过模块上的拨码开关（S1、S2、S3 等）设置 DDCS 节点地址与工作模式。

4. 状态检查：上电后观察 PWR 指示灯，确认供电正常，并通过监视 RXD/TXD 指示灯确认数据流通。

⚙️ 参数设置与修改方法

该设备的配置主要依赖硬件拨码：

• 地址设定：使用 S1、S2 等拨码开关配置节点的逻辑地址，确保在总线网络中唯一。

• 模式切换：使用 S3 等开关设置通讯波特率或运行模式。

• 配置变更：任何拨码调整必须在断电情况下进行，设置完成后再重新上电触发新配置生效。

常见问题解释 Q&A

❓ Q：通讯指示灯不亮或红灯闪烁，应如何处理？

A：首先检查电源是否稳定在 DC 24V。若电源正常，请检查光纤/电缆是否松动或弯曲半径过小导致光信号衰减。若以上均正常，请核对拨码开关地址是否与上位机组态冲突。

❓ Q：为什么不能在带电情况下调整拨码开关？

A：带电调整拨码开关可能导致微控制器逻辑读取错误，甚至在某些硬件版本上可能造成通讯干扰或内部电路短路，建议始终在断电状态下完成设置。

❓ Q：APBU-44C 是否具备数据备份功能？

A：该单元通常包含用于存储系统配置信息或日志的记录功能，面板上的 BAT（电池）指示灯用于提示内部维持数据的锂电池电量。若指示灯亮起，请及时更换电池以免配置丢失。
