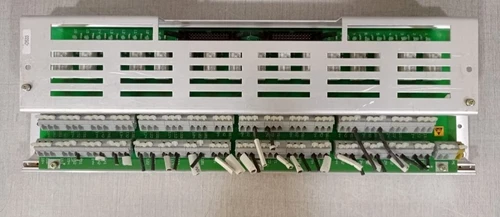

ABB AR C093 AE01 | HIEE300690R0001 电路接口模块详解
ABB AR C093 AE01 (订货号：HIEE300690R0001) 是一款专为工业控制系统设计的关键电路接口模块。该设备主要作为控制器与现场执行机构或传感器之间的信号调理与电气隔离桥梁，旨在确保高压或复杂的现场信号能够安全、准确地输入至控制单元，同时保护核心控制逻辑不受现场电气干扰的影响。
📊 技术参数概览
-
产品型号：AR C093 AE01
-
订货代码：HIEE300690R0001
-
安装方式：标准工业模组化导轨安装
-
输入/输出类型：高可靠性信号转换接口
-
物理尺寸：设计紧凑，适用于高密度机柜布置
-
原产地：欧洲（通常为德国或瑞典生产）
-
防护等级：IP20（需安装在控制柜内）
🌐 应用领域
-
大型工业驱动系统：用于连接电力电子驱动装置的控制信号。
-
电力基础设施：在电厂的控制与监测系统中作为底层通信接口。
-
过程自动化控制：用于恶劣电磁环境下的信号转换与隔离，防止干扰信号进入逻辑层。
-
重型机械设备：在大型自动化生产线中承担多路信号采集与电气匹配任务。
⚙️ 产品使用说明
在安装该接口模块时，必须确保控制系统的电源已彻底切断。应将模块稳固卡入机柜的 DIN 导轨上，并使用配套的连接插头进行电气连接。安装完成后，请务必检查每一路信号的屏蔽层是否按设计要求连接至公共地线，以保障信号传输的完整性。
📡 信号配置步骤
-
链路检查：确认从传感器端输入的原始电压或电流信号符合模块的技术指标（请参考设备铭牌）。
-
接口匹配：检查模块侧边的跳线设置或通过上位机软件设置接口模式（如模拟量量程、数字量逻辑电平）。
-
极性确认：严格按照接线图标记的 “+” 和 “-” 端子进行接线，反接可能导致内部保护电路动作，影响信号输出。
⚡ 上电调试流程
-
绝缘测试：在上电前，检查输入与输出回路是否存在短路现象。
-
电源接入：先接入模块的工作电源，观察指示灯状态（通常为常亮绿色）。
-
信号注入：在信号输入端加入标准模拟信号，使用万用表监测模块输出端的反馈值。
-
误差校准：对比理论输出值与实际值，若有偏差，通过控制系统的系统组态进行线性补偿。
✅ 首次运行检查清单
-
[ ] 所有端子螺钉是否经过二次紧固。
-
[ ] 通信与信号电缆是否进行了合理的强弱电分离布线。
-
[ ] 模块散热空间是否符合安装手册的要求。
-
[ ] 系统地线是否与机柜公共接地排良好连通。
-
[ ] 控制程序中对应的通道是否已激活并配置正确。
❓ 常见问题解释 Q&A
Q：模块输出信号不稳定该如何排查？ A：首先检查外部信号源的稳定性，其次确认该模块接地是否可靠，接地不良往往是产生纹波或信号漂移的主要原因。 Q：模块上电后指示灯不亮怎么办？ A：请确认工作电源电压是否在标称范围内（通常为 24V DC），并检查底板连接触点是否有氧化现象。 Q：该模块是否需要专门的防尘保护？ A：该设备设计用于密封控制柜内。如果在高粉尘环境下使用，请确保机柜的过滤网清洁，防止粉尘堆积导致元器件过热或爬电距离缩短。
