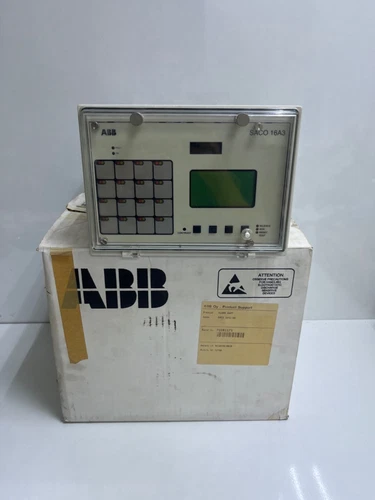

ABB SACO 16A3 | 报警装置与信号指示单元

ABB SACO 16A3 是一款工业级报警显示装置（Alarm Unit），广泛应用于发电厂、变电站及大型工业过程控制系统中。该设备旨在通过直观的指示灯面板，实时监控并显示多达 16 路独立电气信号的状态。当现场设备触发报警时，SACO 16A3 能以高可靠性的逻辑响应，通过视觉灯光与继电器输出，向操作人员提供及时的预警信息。

📊 产品参数规格

• 报警通道：16 路独立信号输入

• 输入特性：支持常开（NO）或常闭（NC）信号触发，具备防抖动逻辑

• 显示方式：高亮 LED 指示灯，支持多种闪烁模式（如闪烁、常亮）

• 控制输出：内置全局报警继电器输出，可联动外部声光报警设备

• 电源电压：支持宽范围辅助直流供电（常见为 24V/48V/110V/220V DC）

• 结构安装：嵌入式面板安装，具备 IP54 防护等级

• 原产地：ABB 自动化控制与信号系统制造中心

🏭 应用领域

• 电力系统监控：监测断路器状态、变压器跳闸信号及辅助电源故障。

• 过程工业流水线：实时反馈电机过载、液位报警、压力超限等关键运行参数。

• 机组控制室：作为人机界面的重要补充，在上位机死机或故障时提供独立于软件的物理报警通道。

• 火灾与环境安全：集成烟雾检测、温升报警等安全信号的集中显示。

⚡ 开机与关机顺序

• 开机顺序：

  1. 确保所有信号输入接线（端子台）已安装稳固，无短路。

  2. 接通辅助控制电源，面板将进行短时间的自检（所有灯闪烁一次）。

  3. 系统进入运行状态，此时面板将根据当前输入端的状态进行实时显示。

• 关机顺序：

  1. 在机组停机或维护期间，可断开该单元的辅助电源。

  2. 维护结束后，遵循开机顺序恢复供电。

⚙️ 正常操作流程

1. 确认报警（Acknowledge）：当有报警发生时，按下前面的“ACK”按钮，报警声停止，闪烁的 LED 转为常亮（表示已确认）。

2. 复位报警（Reset）：在排除故障后，按下“RESET”按钮，面板恢复为初始待机状态。

3. 测试检查（Lamp Test）：定期按下“TEST”按钮，确认所有指示灯是否工作正常，确保不会遗漏任何重要的报警点位。

🔧 设置与功能配置

1. 输入逻辑设定：通过模块背部的 DIP 开关或配置跳线，设定每一通道为常开或常闭触发。

2. 闪烁频率调整：可根据现场标准设置不同的闪烁速率，以区分报警紧急程度。

3. 继电器映射：配置是否将 16 路输入中的某些特定点位输出至公共报警继电器。

❓ 常见问题 Q&A

• Q：为什么报警指示灯常亮但不报警？ A：可能是对应的信号通道输入端一直保持触发状态，请检查现场传感器是否未复位。

• Q：按下确认键无反应？ A：检查控制回路的反馈逻辑是否被锁定，或辅助电源电压是否低于额定值。

• Q：显示板显示模糊或有暗区？ A：SACO 系列设备使用 LED 指示灯，寿命极长。若出现暗区，通常是内部驱动电路板受潮或元器件老化，建议检查背板插槽连接情况。
