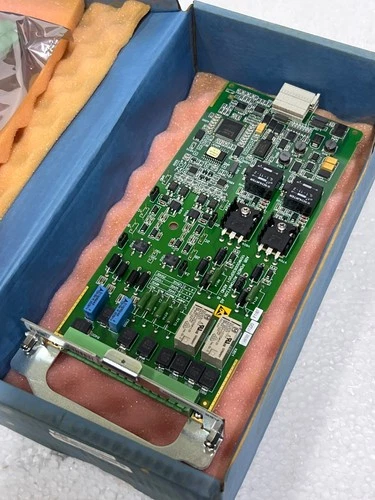

ABB 1KHW000608R0102 (G3LD) 控制板

ABB 1KHW000608R0102（型号标识：G3LD）是一款精密电子控制板，属于 ABB 电力电子与驱动系统的高级组件。该模块通常应用于中压变频器、励磁系统或直流传动装置的控制层，负责接收来自主控 CPU 的指令，并将其转换为针对功率模块（如 IGBT 或晶闸管）的精确触发信号，同时监测系统反馈信息以确保变流器的安全运行。

📊 产品参数

• 零件编号：1KHW000608R0102

• 型号标识：G3LD

• 设备类型：驱动与逻辑控制 PCB 板

• 功能：脉冲触发、信号隔离、故障逻辑监测

• 安装方式：插槽式/机架安装 (Rack-mount PCB)

• 应用系列：ABB 中压传动控制系统 (如 ACS 系列)

• 原产地：瑞士/瑞典

🌐 应用领域

• 中压变频器（Medium Voltage Drives）逻辑控制

• 大功率电机驱动系统的脉冲触发链路

• 电力电子变流器与整流器管理

• 电力基础设施的自动化运行与监控

🛠️ 产品使用说明

G3LD 是一块高度集成化的电路板，作为驱动器控制逻辑的重要部分，它通过背板总线连接至 CPU 单元。由于其处理的是高压设备的触发信号，安装及更换时必须采取严格的防静电措施（使用 ESD 手环）。在更换该板件后，系统通常需要进行硬件识别确认，必要时需通过系统控制软件更新对应的驱动逻辑参数，以确保触发时序与功率单元完美同步。

📡 配置与调试说明

• 物理连接：插入控制插槽时，务必检查板卡的金手指触点是否有污渍或氧化，并确保完全插入到位，避免虚接导致的脉冲丢失或信号错误。

• 软件兼容性：由于 G3LD 涉及关键的控制逻辑，其版本必须与驱动系统的主控程序版本匹配。安装后，系统可能会自动检测硬件，若出现 Hardware Mismatch 错误，需根据厂商技术文档核对固件版本号。

⚡ 上电调试流程

1. 安装稳固：确认板卡固定锁扣已闭合，所有外部通信排线连接无误。

2. 通电监测：接通系统辅助电源（24V DC），观察板卡上的 LED 指示灯，确认板载逻辑单元已正常上电。

3. 故障清除：若更换该板后系统仍报故障，通过驱动器 HMI 执行“Reset Faults”操作，清除可能残留的硬件告警记录。

4. 脉冲检查：在低电压工况下开启驱动使能，验证触发脉冲波形（如需精密调试），确保功率链路响应正常。

✅ 首次运行检查清单

• 板卡表面元器件无异常受热或烧灼痕迹。

• 控制插槽内无金属屑或杂质。

• 驱动系统的所有控制参数设置是否已在更换后正确保存。

• 观察系统整体运行记录，确保无“Internal Communication Error”发生。

❓ 常见问题解释 Q&A

• Q：为什么该型号被称为 G3LD？ A：G3LD 是该 PCB 板的硬件系列型号标识，用于区分不同的电路逻辑功能及兼容的硬件架构版本。

• Q：更换此板件需要专业工具吗？ A：通常不需要复杂工具，但必须使用 ESD 防静电手环，因为板载的精密集成电路极易被人体静电击穿。

• Q：如果更换后驱动器报错“Drive Module Missing”？ A：说明主控制 CPU 未检测到该板卡的应答信号。请尝试重新插拔，并检查板卡背面是否有引脚受损或接触不良。
