ABB 1MRK002247-AGR02 变压器辅助模块

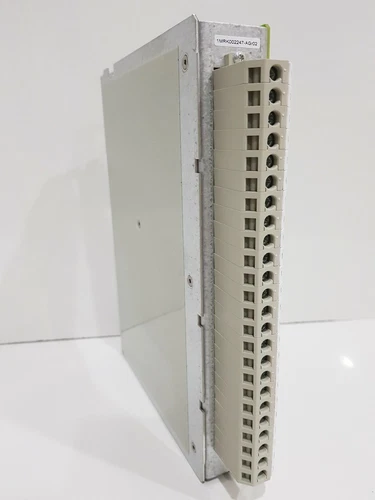

ABB 1MRK002247-AGR02 是一款专门用于 ABB 电力保护与控制装置内部的精密变压器辅助模块。该模块作为输入级核心组件，主要负责电气信号的隔离、电平变换及阻抗匹配，确保继电保护装置能够精确获取系统电流与电压参数。它是 Relion® 等系列保护装置实现高精度采样和长久稳定运行的关键保障。

📊 产品参数

• 产品型号：1MRK002247-AGR02

• 功能：输入信号变换与隔离

• 绝缘等级：符合国际电工委员会 IEC 60255 标准

• 安装方式：模块化插槽设计，支持快速插拔

• 工作环境：适用于配电保护装置的内部环境

• 原产地：瑞典

🌐 应用领域

• 变电站继电保护装置信号接入

• 工业电力系统保护与测控单元

• 高压开关设备二次采样回路

• 电网智能化保护与监视系统

🛠️ 产品使用说明

该模块为保护装置内部插件，安装时无需额外的外部逻辑组态。在维护作业前，必须彻底切断保护装置的辅助电源，并佩戴防静电手环，以防止静电损坏内部敏感元件。将模块平稳推入继电器背板的对应插槽并锁紧固定螺丝，系统通电后将自动识别硬件。

📡 通信配置步骤

• 硬件定义：此模块为无源/逻辑变换模块，不具备通信协议栈（如 Modbus/IEC 61850），无需设置站号、波特率或 IP 地址。

• 参数标定：安装更换后，需在继电保护装置的组态软件（如 PCM600）中核对相关的互感器（CT/PT）变比与采样参数，以保证测量精度符合工程设计要求。

⚡ 上电调试流程

1. 安装检查：确认所有接线端子与插槽接触紧密，无物理偏移。

2. 辅助上电：接通保护装置的辅助电源，检查前面板状态灯是否指示正常（Healthy 状态）。

3. 回路校验：使用继电保护测试仪从一次侧注入模拟电流/电压，核实继电器采集的数值是否准确。

4. 误差评估：对比测试仪输出量与继电器采样值，确认偏差处于允许范围内。

✅ 首次运行检查清单

• 插槽连接触点清洁，无灰尘与氧化物。

• 信号输入电路极性接线正确，无短路隐患。

• 继电器主机自检报告确认该模块工作状态正常。

• 电源输入端子接地可靠。

❓ 常见问题解释 Q&A

• Q：继电器提示“Hardware Module Mismatch”？ A：通常是因为保护装置检测到的硬件配置与当前安装的模块版本不一致，请检查是否选择了正确的插件型号，或在软件中刷新硬件配置。

• Q：为什么采样电流值不准确或波动？ A：可能是变压器模块的变比定值设置有误，请在继电器的参数设置页面中核对 CT/PT 变比配置。

• Q：模块需要定期维护吗？ A：该模块为精密电子组件，在良好的运行环境下无需额外维护；但在多粉尘或潮湿场所，建议每 2-3 年检查一次触点状态。
