ABB 3BSE061637R1 TB826 光纤介质转换器

⚙️ 产品介绍

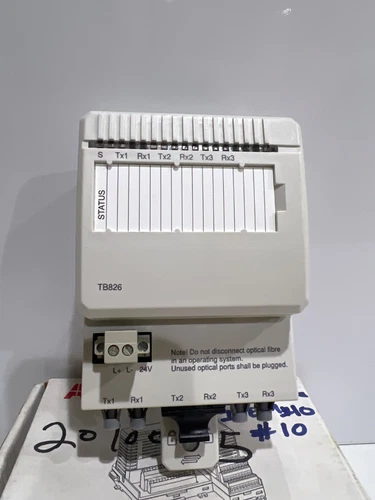

ABB TB826（部件号：3BSE061637R1）是一款专为工业自动化环境设计的光纤介质转换器。该模块主要用于将电信号（通常为 Ethernet 10/100 Mbps）转换为光信号，以便在长距离传输或强电磁干扰环境下实现可靠的数据通讯。它是 ABB Ability™ System 800xA 控制系统网络架构中的重要组件，确保了控制网络在恶劣工况下的通信完整性。

📊 产品参数

• 产品型号：TB826

• 部件编号：3BSE061637R1

• 数据传输速率：10/100 Mbps (自动协商)

• 光纤接口：多模光纤 (Multi-mode)

• 安装方式：导轨式安装 (DIN Rail)

• 电源需求：24V DC

• 工作温度：-25°C 至 +70°C

• 原产地：瑞典

🌐 应用领域

• ABB System 800xA 分布式控制系统网络

• 远程现场仪表与主控制器间的光纤链路

• 高压变电站及强电磁干扰的工业生产现场

• 远距离工业以太网数据传输

🛠️ 产品使用说明

TB826 设计用于导轨安装。电口通过标准 RJ45 网线连接至交换机或控制器，光口通过 SC 连接器接入多模光纤。安装时需确保光纤弯曲半径符合要求，防止信号损耗。模块支持自动协商功能，通常无需复杂的上位机软件组态，即插即用。

📡 通信配置步骤

• 传输模式：该设备为物理层转换器，无需配置 IP 地址或通信协议。

• 链路监测：通过前面板的 LED 指示灯查看连接状态（Link/Act），确保光纤链路两端的 TB826 均能正常握手。

• 接口设置：若连接的交换机端口支持，建议手动锁定速率为 100Mbps 全双工，以提高连接稳定性。

⚡ 上电调试流程

1. 链路连接：先接入光纤，确认光口指示灯状态。

2. 电源接入：接入 24V DC 电源，观察电源指示灯（Power）是否亮绿灯。

3. 信号测试：连接 RJ45 网线至控制器，通过 Ping 指令测试网络链路的延迟与丢包率。

4. 功能验证：确认控制系统节点已成功建立网络通信。

✅ 首次运行检查清单

• 电源输入极性是否正确。

• 光纤接口是否已清理干净，无灰尘遮挡。

• 通信网线是否已可靠接入且无破损。

• 设备外壳接地端子是否已连接至机柜接地排。

❓ 常见问题解释 Q&A

• Q：光口指示灯不亮或闪烁？ A：通常是光纤链路断开、弯曲半径过小或光纤接头污损所致，请清洁接头并检查光路。

• Q：网络传输丢包严重？ A：检查 RJ45 网线质量及长度是否超标，或确认是否存在电磁干扰源靠近传输路径。

• Q：TB826 是否支持单模光纤？ A：标准 TB826 主要针对多模光纤设计，若需使用单模光纤，需检查产品技术规格表确认是否为特定版本或增加光纤收发器转换。
