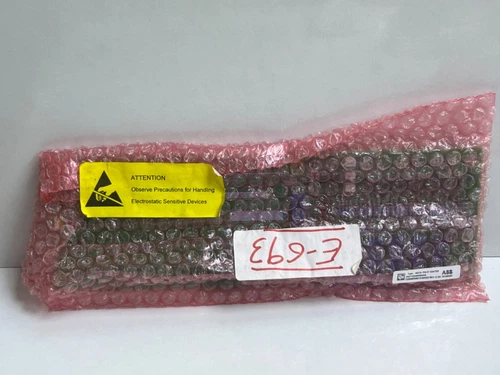

ABB SDCS-PIN-51 3ADT220090R0006

⚙️ 产品介绍

ABB SDCS-PIN-51（3ADT220090R0006）是专为 ABB DCS800 系列直流传动系统设计的高精度测量与接口模块，核心功能在于采集电机电流、电压及转速反馈信号，确保传动系统实现闭环稳定运行。

📊 产品参数

• 型号：SDCS-PIN-51-COAT

• 零件编号：3ADT220090R0006

• 尺寸：125mm × 100mm × 25mm

• 重量：0.25kg

• 原产地：瑞士

🌐 应用领域

• 钢铁工业轧机传动

• 造纸机械自动化生产线

• 矿山输送与提升设备

• 高性能工业直流调速系统

🛠️ 产品使用说明

该模块安装于 DCS800 驱动器主控制板的专用接口槽位。安装前必须彻底切断设备总电源，并佩戴防静电装置。将模块轻推入槽位并锁紧固定螺钉，系统通电后将自动识别模块并载入默认参数。

📡 通信配置步骤

• 站号设置：进入驱动参数配置菜单，在 Fieldbus 组中设置唯一从站地址（Node ID）。

• 波特率设置：根据现场总线协议要求，将通信速率（Communication Rate）配置为 1.5Mbps 至 12Mbps。

• IP 地址配置：如使用以太网扩展接口，需在网络参数页面手动设置静态 IP 地址、子网掩码及默认网关。

⚡ 上电调试流程

1. 确认硬件安装牢固，物理连接无松动。

2. 开启控制电路辅助电源，观察模块状态指示灯（Status LED）是否常亮绿色。

3. 启动传动调试软件，执行“自动整定”（Auto-tuning）功能。

4. 在点动（Jog）模式下测试，对比实际物理输出与测量反馈值是否一致。

✅ 首次运行检查清单

• 插槽触点清洁，无氧化现象。

• 信号线缆屏蔽层接地可靠。

• 驱动器状态面板无硬件报错提示。

• 输入电源电压满足模块额定范围。

❓ 常见问题解释 Q&A

• Q：模块指示灯呈红色或不亮？ A：检查主控制板辅助供电是否正常，或者尝试移除模块清理触点后重新插接。

• Q：电流采样数据波动严重？ A：检查反馈信号线是否与高压动力线平行走线，确保信号屏蔽层单点接地。

• Q：型号后缀 COAT 的含义？ A：代表该产品经过工业级三防漆涂层处理，具备更强的防潮、防尘及抗腐蚀能力。
