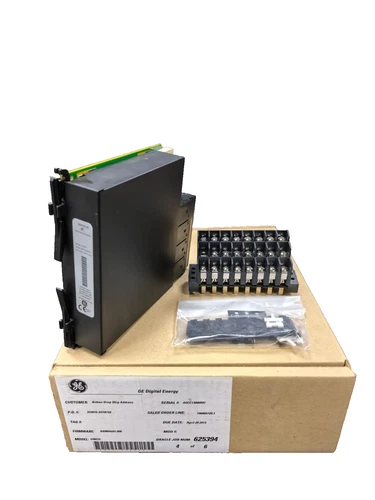

GE UR6FH 数字 I/O 模块
GE Universal Relay (UR) 系列的 6F 数字 I/O 模块是一款为高可靠性电力系统保护与控制设计的扩展组件。该模块配备了 8 个快速响应的 Form-C (单刀双掷, SPDT) 继电器输出通道，专为需要极短切换时间（Fast Response）的保护逻辑、跳闸控制以及联锁任务而设计。它广泛应用于电网继电保护、变电站自动化控制及工业能源管理系统中，确保了在故障发生时能够以毫秒级速度执行动作。
📊 产品核心参数
-
模块型号：UR6FH (6F I/O 模块)
-
输出类型：8 x Form-C (SPDT) 继电器输出
-
响应特性：高速响应 (Fast)
-
应用系统：GE Universal Relay (UR) 保护平台
-
安装方式：UR 继电器机架/模块化插槽
-
产品状态：工业保护备件
🌐 应用领域
-
电力系统保护：执行断路器跳闸、合闸动作，要求极高的动作可靠性与速度。
-
变电站自动化：通过 Form-C 触点实现复杂的信号联动、报警提示及联锁保护。
-
工业重型电机管理：作为关键联锁逻辑的输出端，监控电机运行状态并执行紧急停车动作。
-
远动装置 (RTU)：在电力调度中心作为远程控制的执行节点，通过高速继电器反馈状态。
🛠️ 产品使用说明
-
模块安装：在确保 UR 系统机架断电的前提下，将 UR6FH 模块沿导轨插入指定的插槽。确保背板通讯连接器与机架母板完全对齐并锁定。
-
电气接线：
-
根据系统原理图，将各 Form-C 继电器输出（公共端 COM、常开端 NO、常闭端 NC）接入相应的控制回路。
-
重要提示：由于该模块为高速 (Fast) 类型，建议接入回路应具备合适的灭弧保护，以延长继电器触点寿命。
-
-
软件组态：在 GE EnerVista UR 软件组态环境中，将该物理 I/O 映射到逻辑保护方案中，并为每个通道分配标签与响应功能。
-
功能验证：通过 UR 的测试模式（Test Mode），逐一模拟通道输出，确认继电器动作的及时性与反馈信号的正确性。
⚠️ 产品安装要求
-
电气防护：Form-C 输出触点具有最大电流/电压容量限制。请务必检查接入负载（如继电器线圈、信号灯）的电气指标，防止过载击穿触点。
-
屏蔽接地：虽为数字 I/O，但若信号线较长，请务必使用屏蔽双绞线并将屏蔽层单点接地，以防止电磁感应导致的误动作。
-
散热保障：UR 系统机架内应保持良好的通风环境。模块周边预留至少 20mm 的空气流道，防止继电器线圈发热影响长期可靠性。
-
安全冗余：对于关键的跳闸任务，建议采用冗余备份方案，即利用两个通道并联或串联以提高系统动作的安全完整性。
⚙️ 产品操作注意事项
-
继电器磨损审计：继电器属于机械寿命有限的元器件，建议通过系统软件记录每个通道的动作次数 (Operations Count)，并在达到寿命周期前进行预见性更换。
-
禁止热插拔：严禁在 UR 系统带电状态下插拔 UR6FH 模块，以免产生电弧损伤背板针脚。
-
清洁规范：仅允许使用压缩空气清理模块表面的积尘，严禁使用任何清洁剂，以免液体渗入机械继电器导致触点氧化。
-
电磁干扰 (EMI)：在切换感性负载时，必须在负载两端并联反向二极管或 RC 吸收回路，防止反电动势烧损模块输出触点。
❓ 常见问题解释 Q&A
Q：标注为“Fast”的输出通道在响应时间上有多快？ A：该模块的设计目标是响应时间在几毫秒 (ms) 以内，能够满足电力保护中对短路故障瞬间切断的高速要求。
Q：如果某个继电器输出通道失效，可以单独更换吗？ A：出于安全与可靠性考虑，UR 系列模块通常是以整板形式进行替换的，不支持板级继电器单个更换。
Q：如何判断继电器触点是否粘连？ A：可通过软件监控反馈回路（如果系统已配置反馈监测）。若逻辑执行了动作但反馈信号未发生状态切换，或者系统报错“Relay Feedback Mismatch”，则需考虑触点粘连的可能性。
