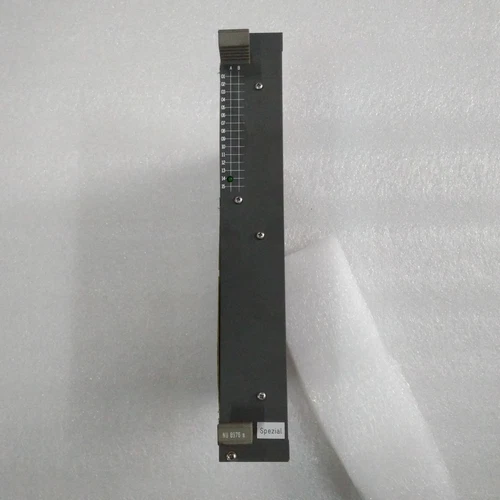

ABB HIEE220295R0001 (NU8976A) 接口与逻辑控制板
HIEE220295R0001（板卡标识 NU8976A）是 ABB 工业电力电子系统中，特别是中高压变频器与驱动架构中的关键功能板卡。它通常作为驱动单元内部的辅助逻辑控制板或输入/输出接口板使用，确保主控制系统与功率模块之间的信号高速、可靠传输。
⚙️ 产品参数与规格信息
-
产品编号： HIEE220295R0001
-
板卡标识： NU8976A
-
设备类别： 逻辑接口板 / 信号中继板 (Interface & Logic Board)
-
应用平台： ABB 中高压变频器系统 (如 ACS6000 / LCI 驱动系统)
-
主要功能： 信号整形、电平平移、高速逻辑状态汇总及通信中继
-
安装方式： 嵌入式板卡安装 (Backplane Mounting)
-
工作电源： 标准工业控制电压 (24 VDC)
-
电气特性： 工业级耐受性，针对变频器内部的强电磁干扰 (EMI) 环境进行了优化设计
-
原产地： 欧洲/瑞典
💡 产品介绍
NU8976A 模块在 ABB 的驱动系统中起到承上启下的枢纽作用。它将主控制器发出的高精度控制算法指令进行逻辑转译，并将其转化为驱动功率半导体器件所需的信号。与此同时，该模块实时监控变频器内部各个支路的反馈数据（如电压参考值、温度传感器信号及逻辑状态位），并对其进行必要的隔离与滤波处理。
该模块采用多层电路板设计，确保了在高速开关切换过程中产生的瞬态电压波动不会通过数据通路干扰逻辑单元。其高可靠性的信号链设计是保障变频器实现平稳力矩输出与快速故障诊断的基础。
🚀 应用领域
-
中高压变频驱动： 广泛应用于大型旋转设备（离心机、压缩机、大型通风机）。
-
电力转换系统： 在高压直流输电换流阀控制、静止无功补偿器 (STATCOM) 中作为逻辑控制板。
-
能源管理系统： 作为辅助电源管理或逻辑联锁单元。
-
工业自动化维护： 作为存量 ABB 驱动系统的关键备件，用于解决通信丢失或逻辑故障。
🛠️ 产品使用说明
-
安装环境： 务必在断电状态下操作，将板卡稳固插入驱动系统的控制机架槽位。确保连接器背部的金手指接触良好，并拧紧面板紧固螺丝以保证电气接地。
-
信号连接： 若板卡带有现场排线或光纤接口，请确保所有连接器处于完全锁止状态。光纤端面须清洁，防止由于光信号衰减导致的逻辑丢失。
-
配置与对齐： 在模块更换完成后，通常需要通过 ABB 调试软件 (如 DriveWindow) 检查该单元的通讯链路状态，并确保该板卡对应的逻辑固件版本与主控制器兼容。
-
定期清理： 工业环境下的积灰会导致微小电路点产生电桥，建议在年度例行保养中，使用精密电子清洁剂清理板卡表面。
⚠️ 产品使用注意事项
-
禁止带电插拔： 带电拔插会产生瞬时电流浪涌，极易损坏 NU8976A 上的逻辑处理芯片，并可能引发背板总线故障。
-
静电防护： 板卡集成了高集成度逻辑芯片，更换时必须使用接地手环，严禁徒手接触电路板表面及芯片引脚。
-
版本核对： 替换备件时，必须核对板卡序列号及硬件版本 (Hardware Revision)。在 ABB 系统中，不同版本的板卡可能存在电路逻辑差异，盲目更换可能导致驱动器报“Config Mismatch”配置不匹配错误。
-
逻辑参数备份： 更换前务必导出并保存当前系统的参数配置文件，以便更换后快速恢复生产逻辑。
❓ 常见问题解释 Q&A
Q: 变频器频繁报“Board Communication Failure (板卡通信失败)”，是该模块损坏吗？ A: 不一定。首先请检查该模块与背板的连接点是否有灰尘或氧化（建议清洁槽位），其次排查相关的光纤或通讯排线是否有松动。若清洁后问题依旧，才考虑模块硬件本身老化或损坏。
Q: 该产品目前是否还有全新货源？ A: 该模块属于 ABB 专业驱动系统备件，建议直接联系您所在系统的 ABB 原厂服务商或授权经销商，提供完整的 HIEE220295R0001 编号进行查询。
Q: 板卡上有指示灯，不亮代表什么？ A: 通常电源指示灯应常亮。若所有 LED 均不亮，说明板卡无电源输入或板内电源保护电路已动作（如保险丝烧断）；若有特定红灯长亮，通常指示硬件自检未能通过。
Q: 是否可以对该模块进行维修？ A: 板卡涉及复杂的驱动控制逻辑和精密多层布线，严禁进行芯片级焊接修复，否则可能在高压驱动环境下引发不可预知的逻辑错误。更换备件是唯一推荐方案。
