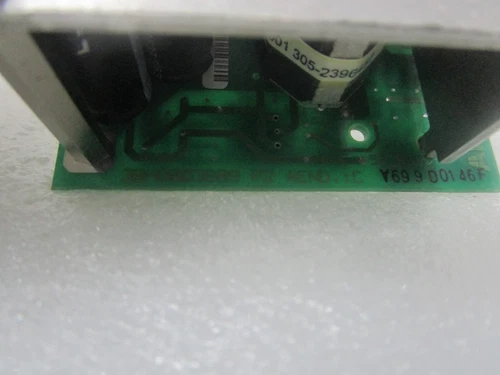

ABB 3BHB003689 控制与驱动模块

ABB 3BHB003689 是 ABB 高压驱动与电力电子控制系统中的一款关键元器件。由于该编号通常涉及大型驱动设备（如高压变频器系统中的 IGCT 控制单元或辅助逻辑处理板），它在电力、重工业及能源基础设施中扮演着核心角色。

⚙️ 产品核心规格与功能

• 产品编号： 3BHB003689

• 设备类别： 驱动控制单元 / IGCT 门极驱动控制模块

• 应用平台： ABB 中高压驱动系统 (如 ACS6000, LCI 驱动器等)

• 核心技术： * IGCT 控制： 用于精密控制集成门极换向晶闸管 (IGCT) 的触发与关断，是高压变频器实现高电流密度、高可靠运行的关键。

  • 门极信号处理： 确保驱动信号在纳秒级时间内完成逻辑切换，最大限度减少导通与关断损耗。

• 物理特性： 模块化设计，具备工业级的抗电磁干扰 (EMC) 屏蔽能力。

• 典型输入/输出： 与系统总线进行高速光纤通信或专用信号电平交换。

💡 产品功能介绍

3BHB003689 模块主要负责变频器内部功率电子器件的精准控制。在高压变频系统中，功率管（IGCT）的开启与关断质量直接决定了变频器的转换效率与使用寿命。该模块通过执行以下功能，确保驱动系统平稳运行：

1. 高速触发逻辑： 接收来自系统主处理器的 PWM 指令，通过内部的高速逻辑电路对门极施加相应的电压与电流脉冲，确保 IGCT 能够快速进入导通或阻断状态。

2. 故障监控与保护： 实时监控门极驱动状态。若检测到功率器件过流、过温或门极电压异常，模块会立即触发安全保护动作，屏蔽触发脉冲以防止器件损毁。

3. 电气隔离： 作为高压侧（功率回路）与低压侧（控制逻辑）的桥梁，该模块通过高性能光耦或光纤接口实现强弱电隔离，保障控制系统安全。

🚀 应用领域

• 大型工业电力驱动： 广泛应用于矿山提升机、轧钢机械、大型风机及泵组的高压变频系统中。

• 能源与公用事业： 涉及高压电力补偿、无功功率控制系统 (SVC/STATCOM)。

• 电力机车： 应用于大功率牵引变流器中，实现对电机的精确调速与力矩控制。

🛠️ 使用注意事项

1. 静电释放 (ESD) 防护： 此类模块集成有极为精密的高速功率触发逻辑电路，在更换或检查时，务必配戴防静电手环，严禁触碰板卡上的元器件引脚。

2. 参数版本匹配： 3BHB 系列通常是特定系统版本的配套组件。更换备件时，务必核对模块上的硬件修订号 (Hardware Revision)，错误的固件或硬件版本可能导致驱动逻辑不同步，造成严重的设备动作错误。

3. 连接紧固： 模块通过特制的插槽连接至机架，请确保连接触点无氧化，并拧紧所有固定螺丝，以防运行中的强烈震动导致接触阻抗增加而引起脉冲畸变。

4. 环境散热： 模块工作于高热量驱动柜内，请定期清理风道与散热片。若模块由于环境过热触发保护，请优先排查散热系统而非更换板卡。

⚠️ 重要提醒

由于 3BHB003689 涉及电力电子驱动的核心逻辑，严禁对该模块进行板卡级的焊接维修。任何未经过 ABB 官方工艺流程的修理均可能改变触发时序，从而在高压运行下引发功率单元的炸管事故。如发生损坏，建议通过官方渠道申请原厂替换件。

如果您目前是因为驱动系统报出了相关的逻辑故障报警，或者是正在进行系统的预防性维修储备，建议：

• 核对故障代码（如系统中显示 IGCT Fault 或 Gate Driver Alarm）。

• 查看该模块所在的功率单元具体的 LED 指示灯状态。
