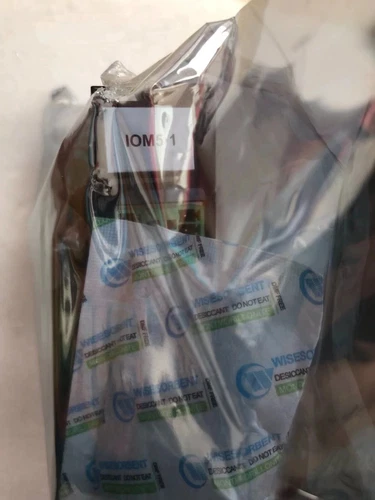

DEIF IOM 5.1 输入/输出模块
DEIF IOM 5.1 是一款用于电力自动化与能源管理系统的扩展模块。作为 DEIF（丹麦德励孚）控制平台的重要组成部分，IOM 5.1 主要用于增加主控制器的数字量或模拟量输入/输出点数，广泛应用于发电机组控制、船舶电力系统及分布式能源管理中。
⚙️ 产品介绍
IOM 5.1 模块旨在通过现场总线（通常是 CAN 总线）与主控制器进行通信，从而实现系统级的 I/O 扩展。它为自动化系统提供了坚固的物理接口，能够将现场开关、压力传感器、温度信号等转换为系统可解析的数字信号，并执行主控制器下达的控制指令（如驱动接触器、继电器等）。该模块设计紧凑，支持模块化扩展，是提升控制系统灵活性与覆盖范围的理想方案。
📊 产品参数
-
产品名称：DEIF IOM 5.1 输入/输出扩展模块
-
设备类型：I/O 扩展模块 (Input/Output Extension Module)
-
通信协议：DEIF 专用 CAN 总线协议
-
输入类型：数字量输入 (DI)、模拟量输入 (AI) 及继电器输出 (DO)
-
安装方式：标准 DIN 导轨安装
-
工作环境温度：-20°C 至 +70°C
-
额定供电：12/24V DC
-
防护等级：IP20
-
原产地：丹麦
🏭 应用领域
-
船舶电力管理系统 (PMS)：用于扩展船舶发电机组的传感器采集与状态监控。
-
应急发电机组 (Gen-set)：监控冷却液温度、油压、机组启动逻辑及故障报警。
-
分布式电源控制：在并网发电机组中，负责处理同步信号及逻辑控制反馈。
-
基础设施监控：数据中心备用电源系统的自动化数据汇聚。
🛠️ 产品使用说明
-
物理安装：将模块卡装在标准的 DIN 导轨上，确保模块间的距离符合散热要求。
-
总线连接：使用屏蔽双绞线将 IOM 5.1 的 CAN 总线端子连接至主控制器。注意：总线两端必须安装 120Ω 的终端电阻，以避免信号反射引起的通信故障。
-
软件组态：通过 DEIF 的配置软件（如 DEIF Utility Software）设置该模块的物理地址（Node ID），并定义各通道的逻辑功能（如将 DI 通道映射为“机组急停”或“故障复位”）。
-
校验：组态完成后，在软件端监控通道状态，通过手动触发输入信号（如闭合开关），观察状态是否正确切换，以验证连接是否可靠。
⚠️ 产品使用注意事项
-
屏蔽接地：CAN 总线的通信电缆必须确保屏蔽层单点接地，以防止大功率发电电磁干扰导致的通信闪断。
-
电源供电：虽然控制逻辑由 CAN 总线供电，但继电器输出侧通常需要独立的辅助电源，请务必参考接线图，避免误将高压电源接入逻辑电路。
-
地址唯一性：在一个系统总线上若使用多个 IOM 模块，必须确保每个模块的 Node ID 唯一，否则会引发严重的总线冲突。
-
环境湿度：虽然模块密封良好，但在湿度较大的船舱环境中使用时，建议在控制柜内放置干燥剂，并定期检查端子处是否有氧化现象。
💬 常见问题解释 Q&A
-
问：通信指示灯闪烁红灯，是什么意思？ 答：红灯通常代表 CAN 总线通信故障（Bus Off）。请检查通信电缆是否断路或短路，并核对总线两端的终端电阻是否接入。
-
问：配置软件找不到该扩展模块？ 答：首先检查电源供电是否正常；其次检查模块地址拨码开关是否正确，以及 CAN 线正负极是否接反。
-
问：继电器输出无法动作？ 答：请确认该输出点的供电回路是否连接了 DC/AC 电源，以及在软件逻辑中是否配置了相应的激活条件。
