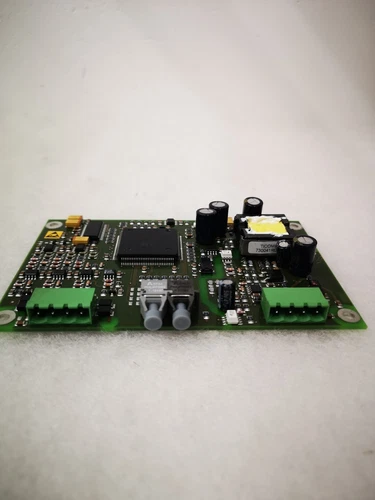

ABB 3BHB007211R0101 (XVC768AE101) 核心控制板
3BHB007211R0101（内部型号 XVC768AE101）是 ABB 工业驱动与电力转换系统中的高性能控制板。该板卡通常集成于 ABB 中压变频器（如 ACS6000 系列）的控制单元中，负责执行系统的实时控制任务，是整个驱动系统的逻辑枢纽与数据处理器。
⚙️ 产品参数与规格信息
-
产品编号： 3BHB007211R0101
-
部件代号： XVC768AE101
-
所属系列： ABB ACS 中压驱动控制系统核心组件
-
功能类别： 驱动控制与数据处理板卡 (Control Board)
-
处理核心： 集成高性能 DSP/FPGA，用于毫秒级实时计算
-
接口协议： 支持 ABB 专有总线协议（用于与功率单元及 IO 模块通信）
-
安装形式： 嵌入式插板设计 (Plug-in Card)
-
运行环境： 工业级，抗电磁干扰设计
-
原产地： 瑞士 / 欧洲
💡 产品介绍
XVC768AE101 控制板是 ABB 高端变频器的心脏。它负责接收来自外部操作面板、PLC 以及内部反馈传感器的所有指令与信号。通过复杂的控制算法，该板卡能够实时精确地计算脉冲触发角，从而驱动功率单元（IGBT/IGCT）完成电流转换。由于其承担着高压环境下的逻辑处理功能，ABB 在设计该板卡时采用了多重冗余保护逻辑和极高的电气隔离标准，确保即使在电力干扰极大的工况下，控制系统也能保持极高的稳定性。
🚀 应用领域
-
工业驱动与变频： 广泛应用于 ACS6000 系列及其他 ABB 大型中压变频器。
-
能源与发电： 用于风力发电变流器或电站泵组调节。
-
重型工业： 矿山提升机、轧钢机及大型炼化压缩机驱动系统。
-
海上与船舶： 电力推进系统的核心主控电路。
🛠️ 产品使用说明
-
静电预防： 该电路板含有大量高度集成的超大规模集成电路（VLSI），在操作时必须佩戴防静电手环，严禁直接接触板卡引脚。
-
安装规程： 在安装前，必须确保变频器控制柜的主电源及直流母线已完全释放电荷。安装时需对齐导轨，确保背板连接器（Backplane Connectors）无受力挤压。
-
固件配套： 每一块 XVC768AE101 板卡需要配套特定版本的系统固件（Firmware）。更换板卡后，通常需要利用 ABB 调试软件进行参数下载与版本对齐。
-
通信连接： 板卡集成了多路高速光纤接口，用于与功率单元进行无干扰通信。安装时请确保光纤插头洁净且完全插入到位。
⚠️ 产品使用注意事项
-
光纤维护： 光纤接口是该板卡与功率模块交换指令的生命线，一旦发现通信丢包或“Communication Loss”告警，请先检查接口是否存在粉尘污染。
-
散热与环境： 该板卡在高频运算时会产生一定热量，请确保控制柜内的过滤网清洁，风扇运行正常。
-
严禁带电操作： 严禁在设备运行过程中拔插该板卡，带电操作极易导致控制电压瞬间拉低，引发系统逻辑保护重启。
-
数据备份： 在进行板卡更换作业前，务必通过调试终端备份当前变频器内的运行参数 (Parameters Set)，否则更换后新板卡需要重新配置。
❓ 常见问题解释 Q&A
Q: 变频器报错“Control Board Error”，这块板卡坏了吗？ A: 不一定。首先请检查该板卡的供电电压（通常为 24VDC），其次检查是否有光纤连接松动。若报错后，经过重新插拔依然无效，则建议结合控制系统输出的详细诊断代码（Drive Status Code）判断是否为板卡内部故障。
Q: 我可以将 3BHB007211R0101 更换为其他修订编号的板卡吗？ A: 请务必通过产品序列号查询 ABB 官方的兼容性列表。某些修订编号（Revision Code）在硬件电路或内部逻辑上可能存在差异，不兼容的板卡可能导致变频器无法起动。
Q: 该产品目前还能买到吗？ A: 此类核心控制板属于 ABB 的关键备件。由于其精密性和配套的固件需求，通常建议通过 ABB 官方售后渠道进行备件申报。
Q: 控制板卡出现红灯常亮，代表什么？ A: 红灯（FAULT LED）通常意味着板卡自检失败（POST Failed）。这可能是由于板载存储器损坏、时钟信号缺失或软件版本不匹配引起的。建议联系 ABB 技术支持进行远程诊断。
