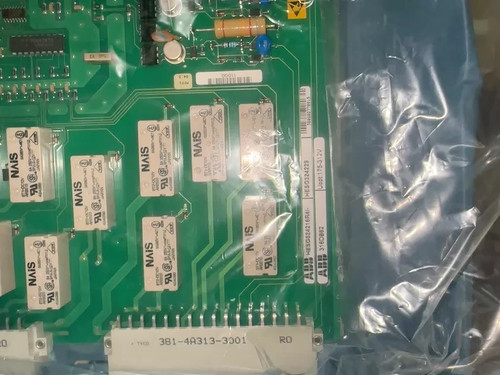

316DB62 (HESG324216R0004) | ABB 工业控制模块

💡 产品介绍

316DB62 (订货号：HESG324216R0004) 是 ABB 控制系统产品线中的一款专用工业控制/接口模块。该系列模块通常应用于 ABB 的过程自动化系统或分布式控制系统 (DCS) 环境中。作为控制系统与外部现场信号之间的核心链路，它承担了信号转换、逻辑中转及状态监测的功能，确保了从传感器反馈到控制器执行这一过程的准确性与鲁棒性。

📊 产品参数

🌐 应用领域

• 🏭 过程控制 (DCS)： 用于石油、化工、制药等行业的自动化控制逻辑中。

• ⚡ 能源管理： 作为电厂控制逻辑的底层执行模块。

• 🛠️ 智能制造： 在各种工业自动化生产线中，负责传感器信号的集中采集与转换。

• ⚙️ 系统维护与集成： 作为老旧系统升级或备件替换的关键硬件。

⚙️ 产品使用说明

1. 物理插装： 该模块为工业机架式安装设计。请确保模块背板的针脚完整，对准机柜底板 (Baseplate) 槽位平稳插入。在完全插入后，请锁紧面板上的机械锁扣，防止因振动导致的信号瞬断。

2. 接线布置： 请严格参考该型号的产品手册进行信号接线。由于模块处理的是工业低压逻辑信号，务必使用屏蔽双绞线，并确保屏蔽层在机柜侧可靠接地，以抑制电磁干扰。

3. 系统识别： 模块上电后，需通过控制系统的工程组态软件（如 Control Builder）进行硬件识别。如果系统未自动识别，需手动输入订货号 HESG324216R0004 并配置对应的槽位地址。

4. 调试步骤： 在系统投运前，建议先执行离线循环测试，逐个触发输入端子并检查上位机变量的实时变化，确认逻辑映射无误。

⚠️ 产品使用注意事项

• 防静电操作： 严禁裸手接触板卡金手指。在更换或检查模块时，必须佩戴专业的防静电手环，因为板卡集成了高集成度的逻辑芯片。

• 严禁带电热插拔： 除非您的控制系统底板明确支持带电插拔（Hot Swap），否则建议断开对应控制柜的电源后进行模块更换，防止瞬态大电流击穿接口电路。

• 温湿度环境： 该模块虽具备工业级防护，但必须安装在通风良好、无导电粉尘、且无结露的机柜内。

• 定期保养： 检查端子排是否存在氧化现象，若发现发黑或接触电阻过大，请及时更换相关端子，以避免信号波动带来的“误报警”。

❓ 常见问题解释 Q&A

• Q1：模块插入后出现“Hardware Missing”（硬件丢失）报警怎么办？

  • A1： 首先检查模块是否完全推入到位，其次检查机柜底板对应的物理槽位针脚是否有损坏。若确认接触良好，请在软件中确认该槽位的硬件定义文件是否与型号匹配。

• Q2：该模块能否兼容不同系列的 ABB 控制柜？

  • A2： 不可以。ABB 的控制模块具有严格的系统绑定性，必须根据系统手册确定其所属的控制器系列。不同系列的电压匹配与总线逻辑是不同的。

• Q3：信号读数不准确、跳动剧烈怎么处理？

  • A3： 这通常不是硬件损坏，而是“共模干扰”引起的。请检查输入端是否有多点接地，并确认输入信号的屏蔽线是否仅在一端接地。
