Vibro-Meter VM600 MPC4 | 机械保护卡 200-510-071-113

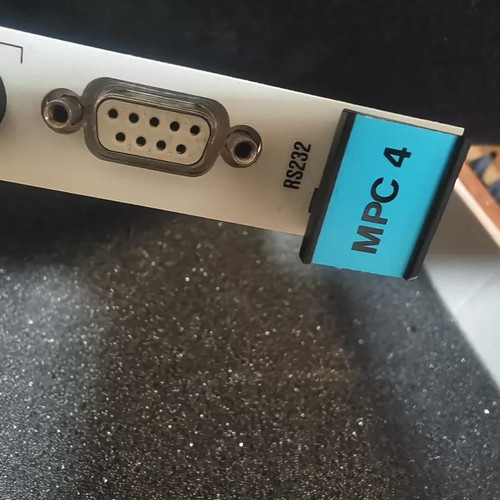

Vibro-Meter (Meggit) 的 VM600 MPC4（型号：200-510-071-113）是一款高性能的机械保护卡，专门用于大型旋转机械（如汽轮机、压缩机、泵及风机）的实时振动监测与保护。作为 VM600 系统中的核心组件，它能够精确采集传感器信号，进行复杂的频谱分析与逻辑判定。当检测到机组振动、位移或转速超过预设安全阈值时，MPC4 会立即触发报警或联锁跳闸，从而防止重大设备故障的发生。
产品参数
-
型号：MPC4 (200-510-071-113)
-
系统平台：Vibro-Meter VM600 系列机架式系统
-
功能类型：多用途机械保护/状态监测卡
-
通道数量：4 个动态输入通道（支持振动/位置/转速信号）
-
信号兼容性：兼容多种传感器（电涡流传感器、压电加速度计、速度传感器）
-
处理能力：内置 DSP 实现高速 FFT 分析与多点阈值判定
-
安装方式：VM600 机架 (Rack) 插槽
-
产地：瑞士
应用领域
-
电力行业：大型发电机组轴承振动监测与轴系偏心监测。
-
油气工业：长输管线压缩机组及泵站的临界状态保护。
-
石化行业：透平机械 (Turbomachinery) 的状态评估与维修决策。
-
重工业：关键旋转设备的预防性维护与紧急停车连锁 (ESD)。
产品使用说明
-
机架插入：将 MPC4 卡模块插入 VM600 标准机架。模块支持热插拔，但在执行过程中务必确保模块正确对准背板插槽，严禁强行推进。
-
信号配置：利用 VM600 专用组态软件（如 MPS1 或 VM600 MPS 软件），为每个通道配置传感器类型、量程、高低报警限值（Alarm/Danger setpoints）及滤波参数。
-
现场接线：传感器信号通过机架后部的转接板（IOC4T 等）接入，确保所有接头锁紧并确认电缆屏蔽层已单点可靠接地，防止工业环境下的电磁干扰。
-
系统校验：完成配置后，必须使用信号发生器对输入通道进行静态模拟测试，验证报警逻辑的正确动作。
产品使用注意事项
-
防干扰处理：振动传感器信号非常微弱，信号线必须避开动力电缆槽，且严禁在电缆接线处进行不必要的焊接，以免影响信号频率响应。
-
定期审计：作为安全仪表系统（SIS）的一部分，建议每 12 个月对其报警逻辑和阈值进行一次校核，确保现场工况变化未导致报警点偏差。
-
静电安全：卡件更换时必须佩戴防静电手环，避免静电击穿卡件上的输入级运算放大器。
-
固件一致性：若系统中有多个 MPC4 卡，请确保它们运行的固件版本保持一致，避免因协议版本差异导致监视软件数据读取异常。
常见问题解释 Q&A
问：监测软件显示“Sensor Fault”或“Signal Error”，如何定位？ 答：首先检查传感器本身是否工作正常，检查探头间隙是否在设计范围内；其次检查现场电缆接头是否有松动；最后在 IOC 终端板上测量传感器激励电压是否正常。
问：MPC4 是否支持直接输出继电器动作信号？ 答：MPC4 本身通过 VM600 背板总线输出数据，具体的逻辑跳闸输出通常由系统中的继电器模块（如 RLC16）根据 MPC4 的判据逻辑来实现。请检查逻辑联动设置。
问：为什么振动值在启停机过程中出现瞬时尖峰？ 答：这可能是由于转速通过临界转速区引起的物理振动，也可能是信号线受到电磁脉冲干扰。请分析波形数据，若仅出现在升降速过程，通常是机组特性；若处于稳定运行期，则需排查电干扰。
