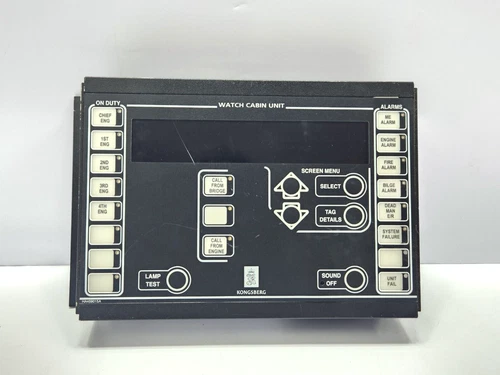

KONGSBERG 8100261 WCU 显示单元
⚙️ KONGSBERG 8100261 WCU (Watch Cabin Unit) 是一款专为船舶自动化监控系统设计的专业显示终端。它主要部署在驾驶台、机舱控制室或船员居住区，用于实时显示全船监测点的报警信息、重要状态参数及系统警告。作为机舱监控系统（AMS）的人机交互延伸，它确保了值班人员能够随时掌握船舶的核心运行数据。
📊 产品参数与技术规格
-
产品型号：WCU (Watch Cabin Unit)
-
零件编号：8100261
-
显示类型：高对比度工业显示屏幕，支持背光亮度调节以适应不同舱室光照条件。
-
核心功能：
-
报警显示：实时滚动显示系统报警（Alarm）与警告（Warning）。
-
报警确认：配备“ACK”确认键，用于对已查阅的报警进行消音与确认。
-
系统状态：显示关键监测点的数值，如发动机温度、液位高度及系统通讯状态。
-
-
通信接口：兼容康士伯专用现场总线，实现与主控站（K-Chief）的数据无缝同步。
-
供电电压：24V DC（船舶标准直流电源）。
-
防护等级：工业级前板设计，具备一定的防尘、防滴溅能力，适应机舱环境。
📏 物理规格与产地
-
安装方式：控制台嵌入式安装或侧壁挂装（视支架配件而定）。
-
重量：约 1.5 kg
-
原产地：挪威
🏭 应用领域
该显示单元在船用监控方案中发挥着关键作用：
-
集中监控站 (AMS)：作为辅助显示终端，分散在不同区域供船员值班使用。
-
报警通知系统：确保在系统主控台外，关键人员能及时接收报警信息。
-
本地监控终端：在某些分布式系统中，用于查看特定区域内传感器数据的快速显示。
🛠️ 产品使用与维护指南
-
亮度管理：该单元设有亮度调节旋钮或菜单。在夜间值班时，请将亮度调低以避免眩光干扰驾驶视线。
-
报警确认流程：当蜂鸣器报警时，按下 WCU 面板上的“ACK”键可清除声音，并记录确认动作。若故障未排除，面板上的指示灯通常会转为常亮状态。
-
清洁护理：请使用柔软、干燥的超细纤维布清洁屏幕。禁止使用含有酒精、氨水或强腐蚀性的溶剂，以免损坏显示屏表面的防眩光膜。
-
电缆检查：由于该单元涉及系统通信，若出现显示闪烁或掉线，请首先检查后部总线插头的螺栓是否松动，并确认供电电压是否在 24V ± 10% 范围内。
❓ 常见问题解释 Q&A
问：显示屏显示“No Connection”或“System Offline”？ 答：这通常意味着 WCU 与中央控制站之间的总线通讯中断。请检查总线连接线是否完好，以及控制机柜内的相应总线节点是否工作正常。
问：屏幕显示内容模糊或有残影？ 答：这通常是显示屏长期高温运行导致的老化现象。若不影响读取，可继续使用；若影响清晰度，建议联系售后进行整机更换。
问：按键没有反应怎么办？ 答：如果个别按键无响应，可能是触点老化；如果所有按键均无响应，请尝试断电重启以复位设备逻辑。若重启无效，则需更换面板或返厂维修。
问：该单元是否可以作为主显示器？ 答：WCU 设计为监控终端（Terminal），主要用于信息显示和报警确认，其处理逻辑和数据源均依赖于中央主控站，因此不具备独立组态和控制主机的能力。
