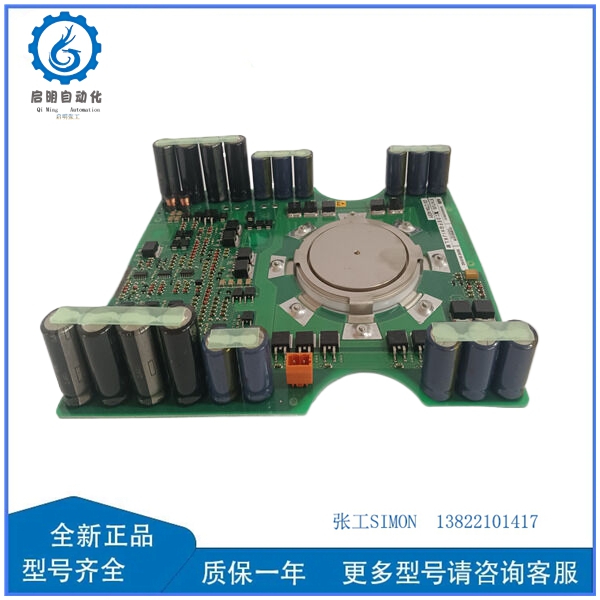

ABB GVC704AE01 5SHX1060H0001 3BHB003230R0101 控制与驱动模块
ABB GVC704AE01 5SHX1060H0001 3BHB003230R0101 控制与驱动模块介绍
⚙️ 产品概述
ABB GVC704AE01 5SHX1060H0001 3BHB003230R0101 是一款高性能工业驱动控制模块，广泛应用于中高压变频器系统与电机控制场合。该模块集成了高功率驱动单元与智能控制逻辑电路，兼具高精度信号处理与快速响应特性，确保系统在复杂环境下依然具备优异的稳定性与耐用性。
模块采用 ABB Power Electronic Converter (PEC) 技术平台设计，具有出色的散热性能与电磁兼容性，能够满足工业级连续运行要求。其主要功能包括电压矢量控制、过流保护、同步触发及故障诊断等，可广泛应用于冶金、石化、电力、造纸等自动化领域。
📋 技术参数（Datasheet）
| 项目 | 参数说明 |
|---|---|
| 产品型号 | GVC704AE01 |
| 部件号（Part No.） | 5SHX1060H0001 |
| 控制板号 | 3BHB003230R0101 |
| 制造商 | ABB (Asea Brown Boveri) |
| 模块类型 | Converter / Control Board |
| 输入电压范围 | DC 24V (典型值)，支持内部稳压 |
| 功率等级 | 适用于中压驱动系统，额定输出功率可达 45~90kW |
| 控制逻辑 | DSP + FPGA 高速信号处理架构 |
| 通讯接口 | RS485 / CANopen / 光纤接口（可选） |
| 工作温度 | -25°C 至 +70°C |
| 存储温度 | -40°C 至 +85°C |
| 冷却方式 | 强制风冷 / 导热板散热 |
| 安装方式 | 模块化插槽式安装，DIN 导轨兼容 |
| 保护功能 | 过流、过压、过温、接地故障自动保护 |
| 重量 | 约 1.8 kg |
| 尺寸 | 250 × 120 × 45 mm |
| 适配系列 | ABB ACS 系列中压变频器、PEC 控制系统 |
| 认证标准 | CE、UL、RoHS 符合性认证 |
🧩 产品特点
- 高集成性设计：控制、信号与功率模块一体化封装，减少系统接线复杂度。
- 高可靠性：采用工业级元器件，支持长时间运行，抗干扰能力强。
- 智能诊断系统：内置故障记录与报警功能，可实时监测温度、电流及电压状态。
- 模块化维护：支持热插拔更换，简化维护过程，提高设备可用率。
- 节能高效：驱动效率高达 98%，在重载条件下亦能稳定输出。
🔧 安装与维护说明
- 安装位置：应选择通风良好、无尘无油的环境，保持空气流通。
- 接地要求：确保模块良好接地，以避免电磁干扰及静电放电。
- 接线规范：所有信号线应采用屏蔽双绞线，并远离高压电缆。
- 运行前检查：上电前确认接线正确，电源电压符合额定值。
- 维护周期：建议每 6 个月检查一次接线端子、冷却风道与滤网，定期清除积尘。
- 存储条件：若长期存放，应保持干燥、防潮、防震，避免阳光直射。
🧠 使用注意细节
- 禁止带电插拔模块，以防止器件击穿。
- 使用前请确保负载类型与驱动特性匹配。
- 若系统出现 Fault LED 闪烁，应立即断电检查内部温度及电流状态。
- 建议搭配 ABB 原装 光纤通信模块 使用，以提升信号传输稳定性。
💡 应用领域
- 中压变频驱动系统
- 电机控制与能量回馈系统
- 工业自动化生产线
- 电力电子变换装置
- 风力与水力发电控制系统
🔗 更多相似型号推荐
| 型号 | 描述 | 品牌 | 链接 |
|---|---|---|---|
| GVC736CE101 | 高速驱动控制板 | ABB | 点击查看 |
| GVC704BE01 | 控制与功率单元模块 | ABB | 点击查看 |
| GVC703AE01 | PEC 控制核心模块 | ABB | 点击查看 |
| PPD513A0E | 数字信号控制板 | ABB | 点击查看 |
| PC D237 A101 | AC800PEC 控制扩展板 | ABB | 点击查看 |
🏭 总结
ABB GVC704AE01 5SHX1060H0001 3BHB003230R0101 模块是工业自动化驱动系统中的关键组成部分，以其高精度控制、快速响应与可靠耐用的结构设计而著称。无论在高温、振动或电磁干扰条件下，依然保持优异性能。其模块化结构为用户提供了极高的安装灵活性与后期维护便捷性，是中高压驱动系统的理想选择。
