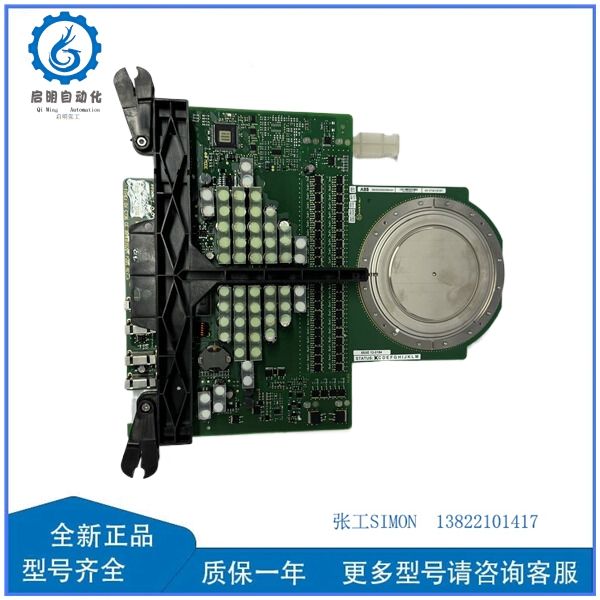

ABB 3BHB030310R0001 / 5SHY4045L0006 / 3BHE039203R0101 / GVC736CE101 功率模块
ABB 3BHB030310R0001 / 5SHY4045L0006 / 3BHE039203R0101 / GVC736CE101 功率模块总成
🔧 产品概述 | Product Overview
ABB 3BHB030310R0001 是一款高性能 IGBT 功率模块组件，通常与 5SHY4045L0006 和 GVC736CE101 一起配合使用，用于工业变频驱动、传动控制系统和高压变换器中。该模块集成了功率控制、电流保护与信号接口电路，具备高热稳定性和可靠的绝缘性能。3BHE039203R0101 为控制板单元，协助实现高速精确的电压调节与能量反馈功能。整体模块适用于 ABB ACS600、ACS800 系列驱动系统，是工业自动化领域的重要功率组件。
⚙️ 产品参数 | Technical Parameters
| 参数名称 | 技术指标 | 说明 |
|---|---|---|
| 型号 | 3BHB030310R0001 / 5SHY4045L0006 / 3BHE039203R0101 / GVC736CE101 | ABB 原厂模块套装 |
| 额定电压（Vdc） | 4500V | 高压IGBT模块 |
| 额定电流（A） | 3000A | 适用于大功率逆变器 |
| 控制电压范围 | 15V ~ 24V | 控制板输入电压 |
| 功率类型 | IGBT驱动模块 + 控制电路 | 一体化设计 |
| 绝缘耐压 | ≥10kV | 安全隔离，抗电弧能力强 |
| 散热方式 | 强制风冷 / 液冷 | 视现场配置而定 |
| 工作温度 | -25°C ~ +85°C | 工业级温度范围 |
| 安装方式 | 模块化紧固结构 | 便于更换与维护 |
| 通讯接口 | 光耦隔离信号 | 抗干扰性能优越 |
🧩 结构与功能特点 | Features
- 高效率转换：采用 5SHY4045L0006 IGBT 晶体管技术，降低功率损耗，提高系统能效。
- 模块化设计：控制板与功率模块独立，方便检测与更换，结构紧凑。
- 多重保护功能：内置过流、过温及短路保护，确保系统长期稳定运行。
- 耐高温与抗震性：外壳采用高强度环氧封装材料，适应复杂工业环境。
- 精准信号反馈：3BHE039203R0101 控制板配合光电隔离电路，响应快速，控制精准。
🛠️ 安装与维护 | Installation & Maintenance
- 安装前检查：确认模块完好无损，端子无松动；检测绝缘电阻不低于10MΩ。
- 固定安装：使用标准M8螺栓锁紧模块底座，确保散热面平整且与散热片紧密接触。
- 接线注意事项：
- 电源输入端须使用铜排连接，保持接触良好。
- 控制信号线应与主电路隔离走线，防止干扰。
- 运行前调试：建议使用低压调试，逐步加载，监控电流与温度变化。
- 维护保养：
- 定期清理散热风道及灰尘。
- 检查紧固螺栓及连接线是否松动。
- 测试绝缘状态与温升性能。
💡 应用领域 | Applications
- 高压变频驱动系统（Medium Voltage Drives）
- 工业电机调速装置（Industrial Motor Control）
- 直流传动与整流系统（DC Drive & Converter Systems）
- 风电变流与能量回馈装置（Wind Power Converter）
- 大型冶金与化工生产线（Metallurgical Control Equipment）
📦 产品优势 | Advantages
✅ 高电压耐受性能
✅ 优异的热稳定性
✅ 精确控制与高响应速度
✅ 易于替换和系统升级
✅ 低故障率和高可靠性
🔗 相似产品推荐 | Recommended Models
| 产品型号 | 描述 | 链接 |
|---|---|---|
| ABB 3BHB003784R0101 | Power Module Board for ACS800 System | 查看详情 |
| ABB 5SHY4045L0014 | High Voltage IGBT Power Module | 查看详情 |
| ABB GVC736BE101 | Gate Driver Control Board | 查看详情 |
| ABB 3BHE022294R0101 | Inverter Control Unit | 查看详情 |
| ABB 3BHE023784R0002 | Rectifier Interface Board | 查看详情 |
📘 总结 | Summary
ABB 3BHB030310R0001 与 5SHY4045L0006、3BHE039203R0101 及 GVC736CE101 组成的模块系统，凭借其高可靠性、高效能量转换与优异的热稳定性，被广泛应用于工业自动化和高压驱动系统中。该组合模块不仅提供出色的电气性能，还在维护便利性和系统兼容性方面表现突出，是长期运行环境下的理想解决方案。
