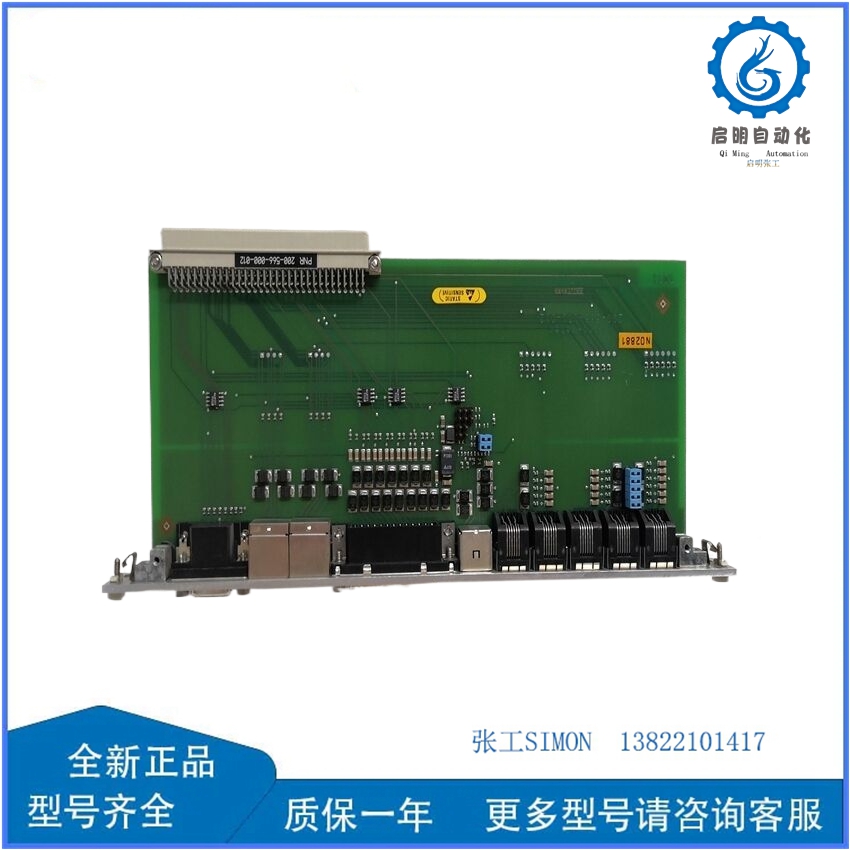

Vibro-meter 200-566-000-012 200-566-101-012 VM600 IOCN

Vibro-meter 200-566-000-012 200-566-101-012 VM600 IOCN

输电线路导线负责以最小的损耗长距离传输电能。传输系统的性能在很大程度上取决于这些关键组件。在本文中，我们将讨论在设计或选择过程中必须考虑的传输线导体的几个关键特性。

材料和结构
架空输电线路通常由以下材料之一构成：

钢芯铝绞线（ACSR）。
全铝导线（AAC）。
全铝合金导线（AAAC）。
铜。
表1提供了每种建筑类型的相关信息。

表1。四种类型的导体。
导体类型电导率（MS/m）抗拉强度（MPa）耐腐蚀性相对成本典型用例
ACSR~35（铝）300-500（钢芯）中低压长距离高压线路
AAC~35~120-160低低城市/短跨度
AAAC~32–34~200–300中高沿海地区，中等跨度
铜~58~200–250中高配电线（罕见）

所有四个选项都在导电性、机械性能和成本之间进行了权衡。例如，铜的电导率高于AAC（约为58 MS/m，而铝在20°C时的电导率为35 MS/m）。然而，由于其较高的重量、成本和易被盗性，它很少用于高压输电系统。

虽然铜的电导率在技术上更高，但AAC的较低密度使其具有更好的电导率与重量比。这使其成为悬索桥更有利的材料。然而，由于其缺乏抗拉强度，AAC仅适用于短跨度或低压网络。

Vibro-meter 200-566-000-012 200-566-101-012 VM600 IOCN由高导电性铝绞线缠绕在高强度镀锌钢的中心芯上组成，是迄今为止讨论中最普遍的选择。由于其复合结构，它提供了适用于长跨度和高压线路的优异机械强度，同时仍保持了合理的电气性能。

最后但同样重要的是，AAAC提供了一个平衡的解决方案。它采用铝合金绞线，比AAC提供更好的强度和耐腐蚀性，而不会增加钢芯的复杂性。

图1显示了四种铝基导体类型，包括我们上面讨论的三种。

一些常见的传输导体类型：AAC（a）、AAAC（b）、ACAR（c）、ACSR（d）。

图1。一些常见的传输导体类型：AAC（a）、AAAC（b）、ACAR（c）、ACSR（d）。图片由MDPI提供
