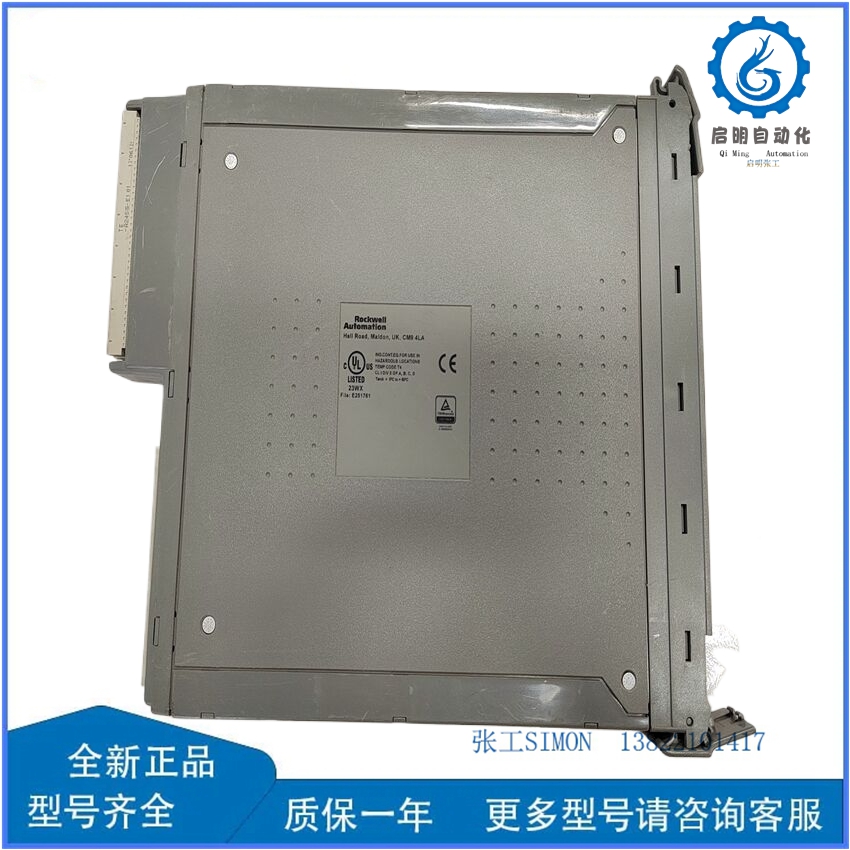

ROCKWELL T8311 模块
以下是 ROCKWELL T8311 模块 的详细技术参数及中文介绍。该模块属于 Rockwell Automation（罗克韦尔自动化）的 Allen-Bradley ControlLogix 系列，是一款高性能的 热电偶/毫伏信号输入模块，专为工业过程控制中的温度测量设计，支持多种热电偶类型及毫伏信号输入，广泛应用于电力、化工、冶金等行业的温度监测与控制。
一、产品概述
ROCKWELL T8311 是 ControlLogix 5580/5570 系列控制器 的扩展模块，设计用于直接连接热电偶传感器（如K型、J型、T型等）或毫伏（mV）信号源，将温度信号转换为数字量供控制器处理。模块支持 8通道独立输入，每通道可配置不同信号类型，具备高精度、抗干扰能力强、自诊断功能完善等特点，适用于需要多点温度监测的复杂工业场景。
二、核心功能
- 多类型信号支持
- 支持 8种热电偶类型：J、K、T、E、R、S、B、N型，覆盖-200°C至+1800°C的测温范围。
- 支持 毫伏信号输入：0-100mV（可扩展至±100mV），兼容非标准传感器或变送器输出。
- 高精度测量
- 16位分辨率（ADC），温度测量精度达±0.1°C（典型值，K型热电偶）。
- 内置冷端补偿（CJC），自动修正环境温度对热电偶输出的影响。
- 通道级隔离与抗干扰
- 每通道独立隔离，隔离电压≥1500V AC，有效防止地环路干扰。
- 支持电磁兼容性（EMC）设计，符合IEC 61000标准，适用于强电磁干扰环境。
- 自诊断与报警
- 实时监测通道状态（断线、短路、超量程等），通过控制器触发报警或安全联锁。
- 支持诊断数据上传至HMI或SCADA系统，便于远程维护。
- 集成于ControlLogix系统
- 通过 ControlNet、EtherNet/IP 或 DeviceNet 与控制器通信，支持冗余网络配置。
- 与Logix5000系列软件（如Studio 5000）无缝集成，支持在线配置与调试。
三、技术参数
1. 输入通道参数
| 参数 | 描述 |
|---|---|
| 通道数量 | 8通道（可独立配置为热电偶或毫伏输入） |
| 热电偶类型 | J、K、T、E、R、S、B、N型（支持ITC标准分度表） |
| 毫伏输入范围 | 0-100mV（默认），可通过软件扩展至±100mV |
| 精度 | – 热电偶：±0.1°C（K型，0-1000°C） – 毫伏：±0.05% FS（满量程） |
| 分辨率 | 16位（16-bit ADC），最小温度分辨率0.01°C（K型） |
| 采样率 | 每通道250ms（可配置，总扫描周期≤2秒） |
| 冷端补偿 | 自动补偿（范围-20°C至+80°C，精度±0.5°C） |
| 输入阻抗 | ≥10MΩ（毫伏模式），热电偶模式直接连接 |
2. 隔离与抗干扰参数
| 参数 | 描述 |
|---|---|
| 通道间隔离 | 隔离电压≥1500V AC（1分钟耐压） |
| 通道与地隔离 | 隔离电压≥2500V AC（1分钟耐压） |
| 共模抑制比（CMRR） | ≥100dB（50Hz/60Hz） |
| 串模抑制比（NMRR） | ≥60dB（50Hz/60Hz） |
3. 环境与可靠性参数
| 参数 | 描述 |
|---|---|
| 工作环境温度 | -20°C至+70°C（存储温度：-40°C至+85°C） |
| 相对湿度 | 5%-95% RH（无冷凝） |
| 振动 | 0.5g（20-2000Hz，运行中） |
| 冲击 | 50g（11ms半正弦波，非运行状态） |
| MTBF（平均无故障时间） | ≥200,000小时（Telcordia SR-332标准） |
| 防护等级 | IP20（需配合ControlLogix机柜安装） |
| 认证 | CE、UL、cUL、ATEX（Ex d IIC T4，防爆区域适用） |
四、硬件结构
- 模块组成
- 输入端子块：8组可拆卸端子，支持热电偶或毫伏信号接线（每通道独立端子）。
- 主处理板：运行信号调理与ADC转换算法，支持冷端补偿计算。
- 通信接口板：连接ControlLogix背板总线，支持冗余通信。
- 状态指示灯：
- 绿色（OK）：模块正常运行。
- 红色（FAULT）：通道故障或通信中断。
- 黄色（COMM）：网络通信状态。
- 机架配置
- 支持标准19英寸ControlLogix机柜安装，单机架最多容纳12个T8311模块（需预留散热空间）。
- 冗余配置需占用相邻机架插槽，确保主备模块物理隔离。
- 接线方式
- 热电偶接线：采用补偿导线连接传感器与模块端子（注意正负极性）。
- 毫伏接线：屏蔽电缆单端接地（模块端接地），避免地环路干扰。
五、应用场景
- 电力行业
- 锅炉过热器/再热器壁温监测（K型热电偶，0-600°C）。
- 发电机定子绕组温度测量（R型热电偶，0-1600°C）。
- 化工与石化
- 反应釜温度串级控制（多通道热电偶输入，PID调节加热/冷却系统）。
- 精馏塔温度分布监测（8点温度梯度测量，优化分离效率）。
- 冶金行业
- 高炉炉身温度场监测（B型热电偶，0-1800°C）。
- 连铸机结晶器铜板温度控制（N型热电偶，0-1200°C）。
- 防爆区域
- 石油化工装置中的爆炸性环境（需选择Ex d认证模块，配合本质安全栅使用）。
六、选型与配置建议
- 通道需求计算
- 根据测温点数量确定模块数量（如16点温度监测需2个T8311模块）。
- 预留20%冗余通道，便于后期扩展或故障替换。
- 信号类型匹配
- 确认现场传感器类型（如K型热电偶或0-50mV变送器），通过Logix5000软件配置通道参数。
- 毫伏模式适用于非标准信号（如应变片、压力变送器输出）。
- 环境适应性
- 高温环境需选择增强型散热模块或机柜空调。
- 防爆区域需确认模块是否通过ATEX/IECEx认证，并配合安全栅使用。
- 冗余配置原则
- 关键测温回路（如安全联锁点）必须采用冗余模块。
- 冗余模块需配置独立电源和通信总线。
七、典型故障排查
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 通道温度值异常 | 传感器断线、冷端补偿失效、端子氧化 | 检查传感器连接、更换补偿导线、清洁端子 |
| 模块无法识别 | 机架总线故障、固件版本不兼容 | 检查背板电压、升级模块固件 |
| 温度波动大 | 接地回路干扰、电磁噪声 | 优化接地设计、缩短信号线长度 |
| 冗余切换失败 | 主备模块通信中断、电源异常 | 检查冗余链路、更换电源模块 |
| 指示灯全灭 | 电源未接入、保险丝熔断 | 检查电源连接、更换保险丝（2A/250V） |
八、技术支持与资源
- 官方文档
- 下载《ROCKWELL T8311 User Manual》（公制号：1756-UM001）和《ControlLogix System Selection Guide》获取详细技术说明。
- 访问罗克韦尔自动化官网（www.rockwellautomation.com）查询产品认证与兼容性。
- 联系支持
- 罗克韦尔自动化中国客服：400-630-1935
- 技术支持邮箱：support.china@ra.rockwell.com
九、替代方案
- Rockwell内部替代
- 1756-IF8H：8通道模拟量输入模块（支持热电偶、RTD、毫伏信号），但分辨率较低（14位）。
- 1756-IF16：16通道模拟量输入模块（仅支持毫伏/电压/电流信号），适用于高密度信号采集。
- 其他品牌
- Emerson AMS 9420：类似功能，支持HART协议透明传输。
- Siemens SIMATIC ET 200SP TM-Thermo：模块化设计，支持更多热电偶类型（如L型、U型）。
如需更具体的配置指导或行业应用案例，建议提供测温点分布、传感器类型及控制算法需求，以便进一步优化方案。
