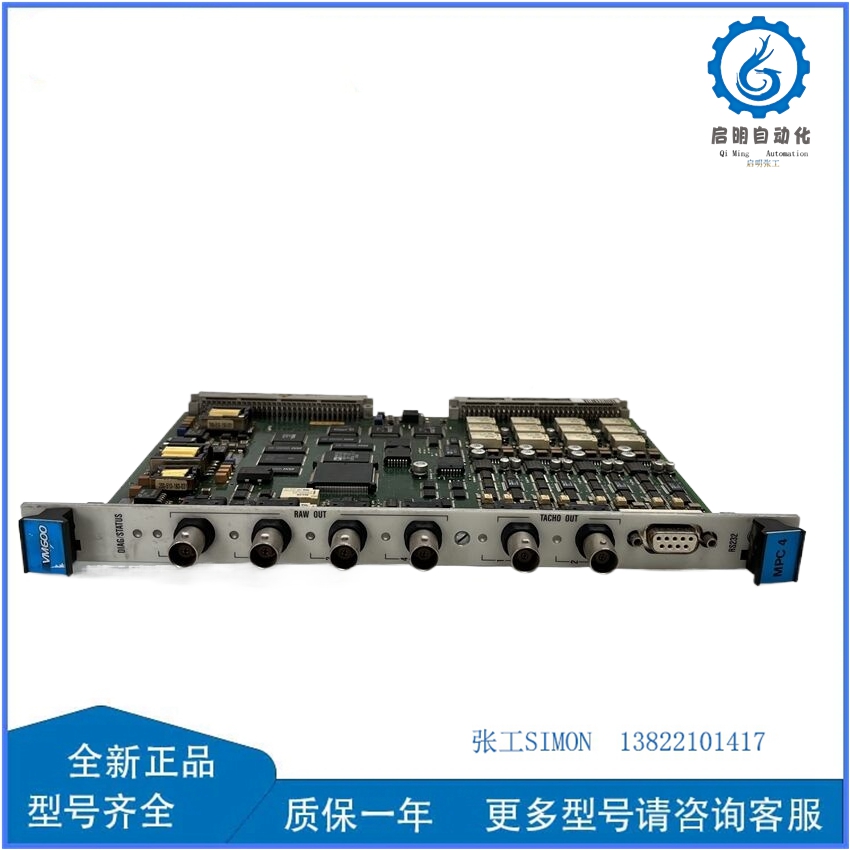

Vibro-meter 200-510-070-113 200-510-111-034 VM600 MPC4 模块

Vibro-meter（现属谱瑞特克PRUFTECHNIK集团）的200-510-070-113、200-510-111-034以及VM600 MPC4模块是工业振动监测领域的核心组件，主要用于旋转机械（如汽轮机、压缩机、发电机）的状态监测与故障诊断。以下从技术特性、应用场景、配置维护及替代方案等维度展开分析：

一、产品定位与核心功能

1. 模块类型与用途

• 200-510-070-113：VM600系统专用振动监测模块，支持4通道振动信号采集（加速度、速度、位移），适用于关键设备（如汽轮机轴承）的连续监测。
• 200-510-111-034：VM600系统过程参数模块，集成8通道模拟量输入（AI），可接入温度、压力、流量等非振动信号，实现多参数联合分析。
• VM600 MPC4****：模块化监测平台核心控制器，负责数据采集、处理、存储及通信，支持冗余配置（双MPC4热备），确保系统高可用性。

2. 典型应用场景

• 电力行业：燃气轮机、蒸汽轮机轴承振动监测，预防转子不平衡、轴瓦磨损。
• 石油化工：压缩机、离心泵振动分析，避免气蚀、密封失效导致的非计划停机。
• 冶金行业：高炉风机、轧机主传动系统状态监测，延长设备寿命。
• 轨道交通：动车组牵引电机、齿轮箱振动诊断，保障运行安全。

二、技术参数与特性对比

参数/模块	200-510-070-113（振动模块）	200-510-111-034（过程参数模块）	VM600 MPC4（核心控制器）
通道数	4通道振动输入	8通道模拟量输入（AI）	支持最多16个监测模块（如4×振动+4×过程）
信号类型	加速度（0-100g）、速度（0-100mm/s）、位移（0-2mm）	4-20mA、0-10V、RTD/TC温度信号	N/A（管理模块，不直接采集信号）
采样率	最高25.6kHz（可配置）	100Hz（固定）	N/A（由子模块决定）
动态范围	≥90dB（加速度）、≥80dB（速度/位移）	16位ADC，精度±0.1%	N/A
通信接口	Ethernet/IP、Modbus TCP、OPC UA	同左	双千兆以太网（支持冗余环网）
存储容量	N/A（数据上传至MPC4）	N/A	1TB SSD（可扩展至4TB）
防护等级	IP66（防尘防水）	IP66	IP66
工作温度	-20°C至+70°C	-20°C至+70°C	-20°C至+70°C
认证标准	ISO 10816（振动评价）、API 670	IEC 61508（功能安全）、SIL2	IEC 61508（SIL3）

三、核心功能详解

1. 振动监测模块（200-510-070-113）

• 多参数测量：
  • 支持加速度、速度、位移同步采集，通过内置积分电路实现信号转换（如加速度→速度需二阶积分）。
  • 提供频谱分析功能，可识别转子故障特征频率（如1X、2X、3X倍频）。
• 抗干扰设计：
  • 采用IEPE（集成电子压电）接口，内置恒流源（4mA）和24V隔离供电，抑制电磁干扰。
  • 传感器线缆长度可达300米（需使用Vibro-meter专用屏蔽电缆），满足大型设备布线需求。

2. 过程参数模块（200-510-111-034）

• 多协议兼容：
  • 支持4-20mA电流环（兼容HART协议），可直接接入PLC/DCS系统。
  • 提供RTD/TC温度接口，支持PT100、PT1000、K型热电偶等常见传感器。
• 逻辑控制功能：
  • 内置8个可编程继电器输出，可根据振动或温度阈值触发报警/停机信号。
  • 支持布尔逻辑运算（如“振动超限且温度过高”时触发动作）。

3. 核心控制器（VM600 MPC4）

• 冗余设计：
  • 支持双MPC4热备，主备模块通过心跳线同步数据，主模块故障时自动切换（切换时间＜50ms）。
  • 提供双电源输入（24V DC±20%），电源模块支持N+1冗余。
• 边缘计算能力：
  • 内置Intel Atom处理器，运行Vibro-meter的VibGuard软件，实现：
    • 实时趋势分析（如振动RMS值随时间变化）。
    • 故障预警（基于ISO 10816振动标准或用户自定义阈值）。
    • 数据压缩（采用Lossless算法，存储效率提升60%）。

四、典型应用案例

案例1：燃气轮机振动监测

• 场景描述：某联合循环电站需对GE 9FA燃气轮机进行振动监测，预防转子裂纹扩展。
• 解决方案：
  1. 部署200-510-070-113模块（4通道）至汽轮机轴承座，连接加速度传感器（灵敏度100mV/g）。
  2. 配置200-510-111-034模块，接入润滑油温度（PT100）和进气压力（4-20mA）。
  3. 通过MPC4控制器将数据上传至电厂SCADA系统，设置振动报警阈值（ISO 10816 Class 3：≤4.5mm/s）。
  4. 利用频谱分析功能，发现1X倍频幅值异常升高，诊断为转子不平衡，提前2周安排停机检修。

案例2：化工压缩机状态监测

• 场景描述：某乙烯装置离心压缩机需实现振动与工艺参数联合分析，优化运行效率。
• 解决方案：
  1. 采用200-510-070-113模块监测压缩机轴承振动（速度传感器，灵敏度28mV/mm/s）。
  2. 通过200-510-111-034模块接入排气温度（K型热电偶）和流量（涡街流量计）。
  3. 在MPC4控制器中配置逻辑关联规则：当振动＞5mm/s且排气温度＞120℃时，触发联锁停机。
  4. 通过OPC UA接口将数据推送至企业MES系统，生成设备健康报告（OEE分析）。

五、配置与维护指南

1. 硬件安装

• 振动模块配置：
  1. 将模块插入MPC4背板插槽，固定螺丝。
  2. 连接IEPE传感器至模块的BNC接口（注意正负极性，红色为信号+，黑色为屏蔽）。
  3. 通过VibConfig工具（PC端软件）配置传感器类型（加速度/速度/位移）、量程（如0-100g）和采样率（建议≥5.12kHz）。
• 过程参数模块配置：
  1. 连接温度传感器至TC/RTD接口，选择量程（如PT100：-50°C至+200°C）。
  2. 连接4-20mA信号至AI接口，在软件中配置工程单位（如“压力：0-10MPa”）。

2. 软件调试

• 通道校准：
  • 对振动模块执行零点校准（无振动时清零）和灵敏度校准（使用标准振动台生成已知幅值信号）。
  • 对过程参数模块执行2点校准（输入4mA和20mA，记录对应工程值）。
• 报警设置：
  • 在VibGuard软件中配置3级报警（预警、报警、危险），例如：
    • 预警：振动RMS＞3.5mm/s（ISO 10816 Class 3警告值）。
    • 报警：振动RMS＞4.5mm/s（ISO 10816 Class 3危险值）。

3. 故障排除

现象	可能原因	解决方案
振动数据异常	传感器松动、电缆断路、模块故障	检查传感器安装扭矩（推荐20-25N·m），用万用表测试电缆通断，更换模块测试
温度读数漂移	RTD/TC接线错误、冷端补偿失效	重新接线（PT100采用3线制），检查MPC4的冷端补偿模块（需每年校准一次）
模块无法通信	IP地址冲突、交换机故障、固件bug	修改模块IP地址（避免与网络内其他设备重复），更换交换机端口，升级至最新固件版本

六、替代方案与升级路径

1. 官方替代模块

• Vibro-meter新一代产品：
  • VM800系列：支持5G无线传输，适用于移动设备监测（如矿山卡车发动机）。
  • VM600-CP4：紧凑型设计（宽度减半），适用于空间受限场景（如船舶主机舱）。

2. 第三方兼容方案

• Bently Nevada 3500系列：
  • 3500/42M振动模块：支持4通道加速度/速度输入，兼容IEPE传感器。
  • 3500/60/61过程接口：提供8通道AI，支持HART协议。
• Emerson CSI 6500：
  • ATG6振动模块：6通道输入，支持峰峰值、通频值、频谱同步采集。
  • PIM过程接口：16通道AI，集成Modbus TCP/IP通信。

七、资源获取

• 官方文档：
  • 《VM600 Hardware Installation Manual》（含模块尺寸、接线图、EMC测试报告）。
  • 《VibGuard Software User Guide》（数据配置、报警设置、频谱分析操作说明）。
• 工具支持：
  • VibConfig：模块配置工具（支持Windows 10/11）。
  • VibAnalyzer：离线数据分析软件（需单独授权）。
• 培训服务：
  • PRUFTECHNIK提供的“Advanced Vibration Monitoring”课程（含实操演练，时长3天）。

示例场景：
若用户需将VM600系统升级为支持无线振动监测，可选用VM800-W模块（替代200-510-070-113），其特点包括：

1. 内置LoRaWAN无线模块，传输距离可达5km（视距）。
2. 支持太阳能供电，免去布线成本。
3. 兼容现有VM600的VibGuard软件，无需更换上位机系统。

建议优先通过PRUFTECHNIK授权服务商获取模块选型建议，确保与现有VM600系统（如MPC4控制器）兼容，并利用其全球服务网络（覆盖80+国家）快速响应现场需求。
