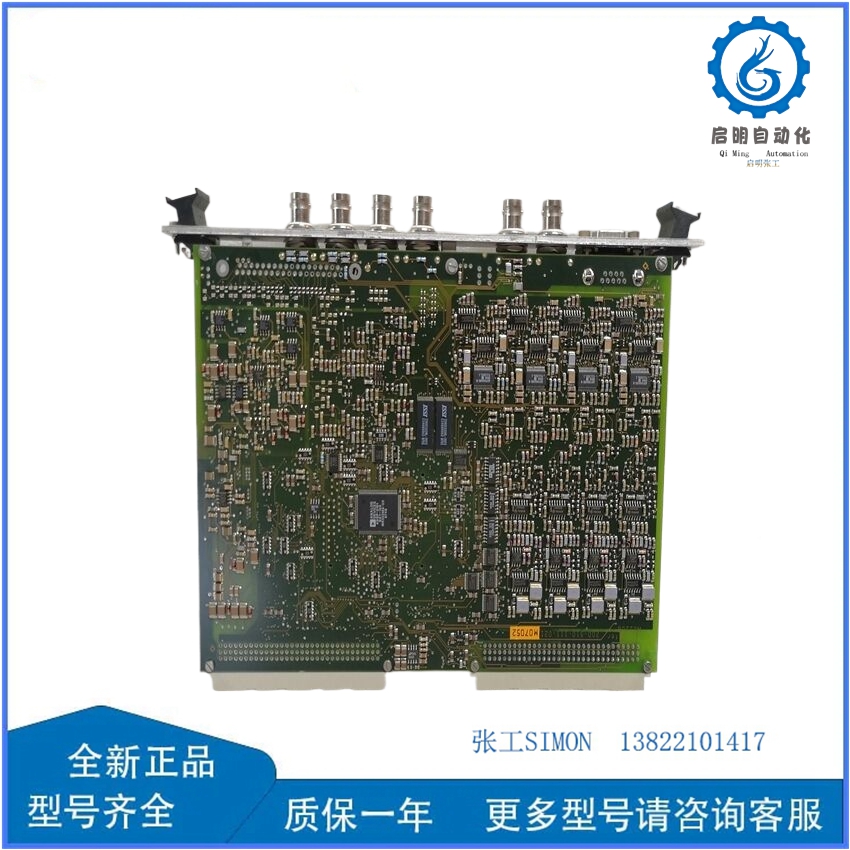

Vibro-meter 200-510-041-021 200-510-111-021 VM600 MPC4 模块
以下是关于 Vibro-meter 200-510-041-021、200-510-111-021 及 VM600 MPC4 模块 的详细解析，涵盖功能定位、技术规格、应用场景、操作维护及替代方案等内容。这些模块属于 Vibro-meter（现属Spectris集团旗下品牌）的VM600系统，主要用于 旋转机械状态监测与故障诊断（如汽轮机、压缩机、发电机等）。
1. 模块定位与背景
- 品牌与系列：
- Vibro-meter 是工业振动监测领域的领先品牌，其 VM600系统 是一款模块化、高可靠性的在线监测平台，支持 振动、位移、速度、加速度、温度、压力 等参数采集。
- MPC4 是VM600系统的 核心处理模块，负责数据采集、逻辑处理与通信；200-510-041-021 和 200-510-111-021 可能是 输入/输出（I/O）模块 或 专用传感器接口模块（如电涡流传感器、速度传感器接口）。
- 型号含义（以MPC4为例）：
- MPC4：
- M：Module（模块）；
- PC：Processing & Communication（处理与通信）；
- 4：通道数或版本号（如支持4通道同步采集）。
- MPC4：
2. 模块功能解析
(1) VM600 MPC4 模块
- 核心功能：
- 数据采集：支持 4通道同步采集，采样率最高达102.4kHz/通道，分辨率24位。
- 信号处理：集成 FFT分析、包络解调、时域统计 等算法，实时计算振动峰值、有效值（RMS）、峭度等特征参数。
- 逻辑控制：支持 布尔逻辑、定时器、报警阈值触发，可实现联锁保护（如振动超限停机）。
- 通信接口：
- Ethernet：支持Modbus TCP、OPC UA协议，与DCS/SCADA系统集成。
- RS-485：备用通信接口，支持Modbus RTU。
- USB：用于本地配置与数据导出。
- 关键特性：
- 高可靠性：工业级设计（-40~85℃），MTBF>200,000小时。
- 抗干扰能力：通道间隔离电压≥1500V AC，适应强电磁环境（如变频器附近）。
- 自诊断功能：实时监测电源、通信、传感器状态，通过LED指示灯和系统日志报警。
(2) 200-510-041-021 与 200-510-111-021 模块
- 推测功能（需结合手册确认）：
- 200-510-041-021：可能是 电涡流传感器接口模块，支持 4-20mA或±10V输出，用于轴位移、轴振动监测。
- 200-510-111-021：可能是 速度传感器接口模块，集成 积分电路，将速度信号转换为位移信号（如用于轴承振动监测）。
- 典型参数（以电涡流接口为例）：
- 输入：电涡流传感器（如Vibro-meter VM63C系列），灵敏度8mV/μm。
- 输出：4-20mA（对应0-500μm量程），负载电阻≤500Ω。
- 供电：24V DC（±10%），功耗<5W。
3. 技术规格（MPC4模块示例）
| 参数 | 典型值/范围 | 说明 |
|---|---|---|
| 采样率 | 102.4kHz/通道（最大） | 适用于高频冲击故障分析（如齿轮磨损） |
| 分辨率 | 24位（ADC） | 动态范围>120dB |
| 通道数 | 4通道（可扩展至32通道） | 通过VM600机架扩展 |
| 输入类型 | IEPE（加速度）、电压（速度/位移） | 支持传感器供电（24V IEPE激励） |
| 通信协议 | Modbus TCP、OPC UA、Profinet | 兼容主流工业网络 |
| 存储 | 1GB Flash（支持数据缓冲） | 掉电后数据保留≥10年 |
| 机械尺寸 | 160mm×100mm×50mm（宽×高×深） | 适合标准19英寸机柜安装 |
4. 典型应用场景
- 电力行业：
- 汽轮机轴系振动监测、发电机定子温度监控。
- 石油化工：
- 压缩机转子轴位移监测、离心泵轴承故障诊断。
- 冶金行业：
- 高炉风机振动分析、轧机齿轮箱状态评估。
- 航空航天：
- 燃气轮机试验台振动数据采集与健康管理（PHM）。
5. 操作与维护要点
安装要求：
- 模块安装于 屏蔽机柜 内，远离强电磁干扰源（如大功率电机、变频器）。
- 传感器电缆使用 屏蔽双绞线（STP），单端接地（传感器端接地，模块端浮空）。
编程与配置：
- 使用 Vibro-meter VM600 Configurator 软件配置通道参数（如传感器类型、量程、报警阈值）。
- 示例配置步骤：
- 选择通道类型（如IEPE加速度传感器）。
- 设置量程（如±50g）。
- 定义报警阈值（如警告值10g，危险值15g）。
- 配置通信协议（如Modbus TCP地址192.168.1.100:502）。
故障诊断：
- LED指示灯：
- RUN（绿色）：模块正常运行。
- COM（黄色）：通信活动（闪烁）。
- ERR（红色）：硬件故障（如通道短路、存储器错误）。
- 日志分析：
- 通过USB或Ethernet导出日志文件（CSV格式），查找错误代码（如E102表示通道过载）。
定期维护：
- 每6个月检查接线端子紧固性，清洁模块表面灰尘。
- 每2年校准传感器（使用标准振动台或激光干涉仪），更新模块固件（通过FOTA功能）。
6. 替代与升级方案
- 直接替代型号：
- 联系Vibro-meter技术支持，查询MPC4的升级版（如 MPC4-HD 支持更高采样率或更多通道）。
- 跨品牌替代：
- 若用于通用振动监测，可评估 B&K VIBRO 8648-M 或 Emerson AMS 6500。
- 若用于低成本场景，可替换为 NI cDAQ-9174 + 9234模块（LabVIEW兼容）。
7. 资源获取建议
- 官方文档：
- 搜索 “Vibro-meter VM600 MPC4 Technical Manual” 或访问 Spectris支持页面。
- 兼容性工具：
- 使用Vibro-meter的 Sensor Matching Tool 确保传感器与模块参数匹配（如灵敏度、频率响应）。
- 培训资源：
- 参加Spectris举办的 “Rotating Machinery Condition Monitoring” 培训课程，掌握振动分析基础与VM600配置方法。
8. 注意事项
- 认证要求：
- 若用于核电或轨道交通领域，需确认模块是否通过 IEC 61508 SIL 2/3 或 EN 50126 认证。
- 备件策略：
- 储备至少1块备用MPC4模块和关键I/O模块，避免因停产导致维修延迟。
- 变更管理：
- 替换模块或修改配置时，需执行 MOC（Management of Change） 流程，重新验证系统功能（如报警触发准确性、通信稳定性）。
9. 常见问题解答
- Q：MPC4模块支持哪些传感器类型？
- A：支持 IEPE加速度传感器、电涡流位移传感器、速度传感器（需配积分模块）、温度传感器（PT100/PT1000）。
- Q：如何解决通道过载问题？
- A：检查传感器量程是否匹配模块设置，降低增益或更换更高量程模块（如从±10g改为±50g）。
- Q：模块报E102错误怎么办？
- A：检查传感器接线是否短路或断路，确认传感器供电电压正常（如IEPE传感器需24V激励）。
如需进一步分析具体故障现象（如通信中断、数据异常）、传感器匹配方法或高级信号处理配置（如阶次跟踪、包络解调），请提供更多上下文信息（如应用场景、错误日志截图）。
