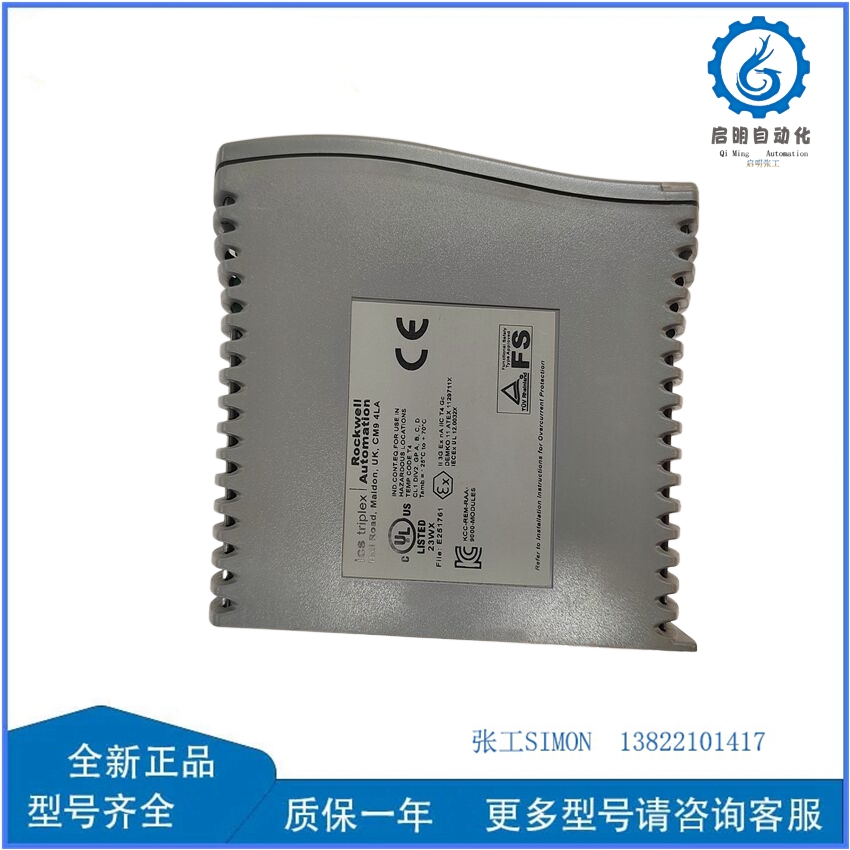

ROCKWELL T9432 模块

ROCKWELL T9432 模块是罗克韦尔自动化（Rockwell Automation）旗下的一款工业控制模块，通常用于其ControlLogix 或 CompactLogix 系列可编程逻辑控制器（PLC）系统中，承担模拟量信号处理功能（如输入/输出、温度控制等）。以下是对该模块的详细解析：

1. 产品概述

• 品牌与型号：ROCKWELL T9432
• 所属系列：
  • 可能属于罗克韦尔自动化的ControlLogix 或 CompactLogix 系列，具体需参考型号后缀（如T9432-XX可能对应不同版本）。
  • 也可能为PowerFlex 变频器或温度控制器的配套模块（需进一步确认应用场景）。
• 功能定位：
  • 模拟量输入（AI）：采集现场传感器信号（如温度、压力、流量等）。
  • 模拟量输出（AO）：输出控制信号至执行机构（如调节阀、变频器等）。
  • 温度控制：部分型号可能集成PID控制功能，直接驱动加热器或冷却设备。

2. 核心功能

模拟量输入（AI）

• 通道配置：
  • T9432 通常为4通道模拟量输入模块（具体以手册为准）。
• 输入信号类型：
  • 电压输入：±10V、0-10V、±5V等。
  • 电流输入：4-20mA、0-20mA（需外接电阻转换）。
  • 热电偶/RTD输入：部分型号支持K、J、T型热电偶或PT100/PT1000 RTD传感器。
• 信号调理：
  • 内置抗混叠滤波器，减少高频噪声。
  • 可编程增益（如1、10、100），适应不同量程。
  • 通道间隔离（隔离电压通常≥250V AC），提高抗干扰能力。

模拟量输出（AO）

• 通道配置：
  • 部分型号可能集成2通道模拟量输出。
• 输出信号类型：
  • 电压输出：0-10V、±10V。
  • 电流输出：4-20mA（需外接250Ω电阻）。
• 输出特性：
  • 支持输出保持功能，通信中断时维持最后有效值。
  • 高精度（±0.1% FS），快速响应（<10ms）。

温度控制（可选）

• PID控制：
  • 集成PID算法，可直接连接热电偶/RTD传感器并输出控制信号。
  • 支持自整定功能，自动优化控制参数。
• 报警功能：
  • 可配置温度上下限报警，触发时输出开关量信号。

通信与诊断

• 总线接口：
  • 通过ControlNet、EtherNet/IP 或 DeviceNet与主控制器通信（依赖系统配置）。
  • 部分型号可能支持PROFINET或Modbus TCP（需确认）。
• 诊断功能：
  • 实时监测模块状态（电源、通信、I/O通道健康状况）。
  • 通过LED指示灯或控制器日志报告故障（如断线、短路、过载）。

3. 技术参数

• 精度与分辨率：
  • 输入精度：±0.05% FS（典型值）。
  • 输出精度：±0.1% FS。
  • 分辨率：12-16位（依赖型号）。
• 采样速率：
  • 单通道采样周期：10-100ms（依赖控制器性能）。
  • 多通道扫描速率：需根据通道数分配。
• 环境适应性：
  • 工作温度：-20°C~+60°C（工业级设计）。
  • 存储温度：-40°C~+85°C。
  • 湿度：5%~95% RH（无凝露）。
  • 振动/冲击：符合IEC 60068标准。
• 电磁兼容性（EMC）：
  • 符合IEC 61000-4系列标准，抗干扰能力强。
• 防护等级：
  • 模块外壳：IP20（机架安装），需配合防护箱用于现场。

4. 硬件架构

• 模块化设计：
  • 采用标准DIN导轨或机架安装，可与其他Logix系列模块（如数字量I/O、通信模块）混插。
  • 支持热插拔（部分型号），便于维护。
• 接口类型：
  • 前端：
    • 接线端子（螺丝端子或弹簧夹），连接传感器/执行器。
    • LED指示灯（状态、故障、通信）。
  • 后端：
    • 背板连接器，用于与控制器通信。
    • 可能包含触发输入/输出接口（同步控制）。
• 机械尺寸：
  • 宽度：半模（18mm）或全模（36mm），高度：标准工业模块高度（约100mm）。

5. 软件支持

• 配置工具：
  • 使用Studio 5000 Logix Designer（原RSLogix 5000）进行参数设置、逻辑编程及调试。
  • 支持通过FactoryTalk View或HMI界面进行模块级诊断与校准。
• 编程语言：
  • 兼容梯形图（LD）、功能块图（FBD）、结构化文本（ST）等IEC 61131-3标准语言。
  • 针对温度控制，提供专用PID功能块。

6. 典型应用场景

• 过程控制：
  • 监测温度、压力、流量等参数，实现闭环控制（如反应釜、锅炉控制）。
• 机械控制：
  • 用于包装机械、印刷设备的张力/速度控制。
• 能源管理：
  • 采集电网参数，优化能源使用效率。
• 环境监测：
  • 监测空气质量、水质等参数，支持环保数据采集系统。

7. 优势特点

• 高可靠性：
  • 工业级设计，经过严格的环境测试（如高温、振动、盐雾）。
  • 支持冗余配置（部分型号），提高系统可用性。
• 灵活性：
  • 可编程增益和滤波设置，适应多样化信号需求。
  • 支持多种传感器类型，减少系统复杂度。
• 易集成性：
  • 与Logix系列控制器无缝兼容，降低开发成本。

8. 选购与注意事项

• 型号确认：
  • 核对完整型号（如T9432与T9432-XX可能存在差异）。
  • 确认是否需要配套主控制器（如ControlLogix 1756-L7x）或电源模块。
• 参数匹配：
  • 根据信号类型（电压、电流、温度等）和通道数选择模块。
  • 确认采样速率和分辨率满足应用需求。
• 认证要求：
  • 确认模块符合相关行业标准（如CE、UL、ATEX防爆认证）。

9. 维护与故障排除

• 日常检查：
  • 观察LED指示灯状态，确认模块运行正常。
  • 检查接线是否松动，特别是振动环境下的端子。
• 常见故障：
  • 信号异常：检查传感器供电、信号范围及模块增益设置。
  • 通信中断：确认背板连接器接触良好，控制器驱动安装正确。
  • 输出不稳定：检查负载阻抗是否匹配，排除接地回路干扰。

10. 替代方案

若ROCKWELL T9432模块无法满足需求，可考虑以下替代产品：

• 1756-IF8/OF8：ControlLogix系列高精度模拟量I/O模块。
• 1769-IF4XOF2：CompactLogix系列紧凑型模拟量模块。
• Siemens SM331/SM332：S7-300系列模拟量I/O模块。
• Emerson Ovation 模拟量模块：专为电力行业设计，支持冗余。
