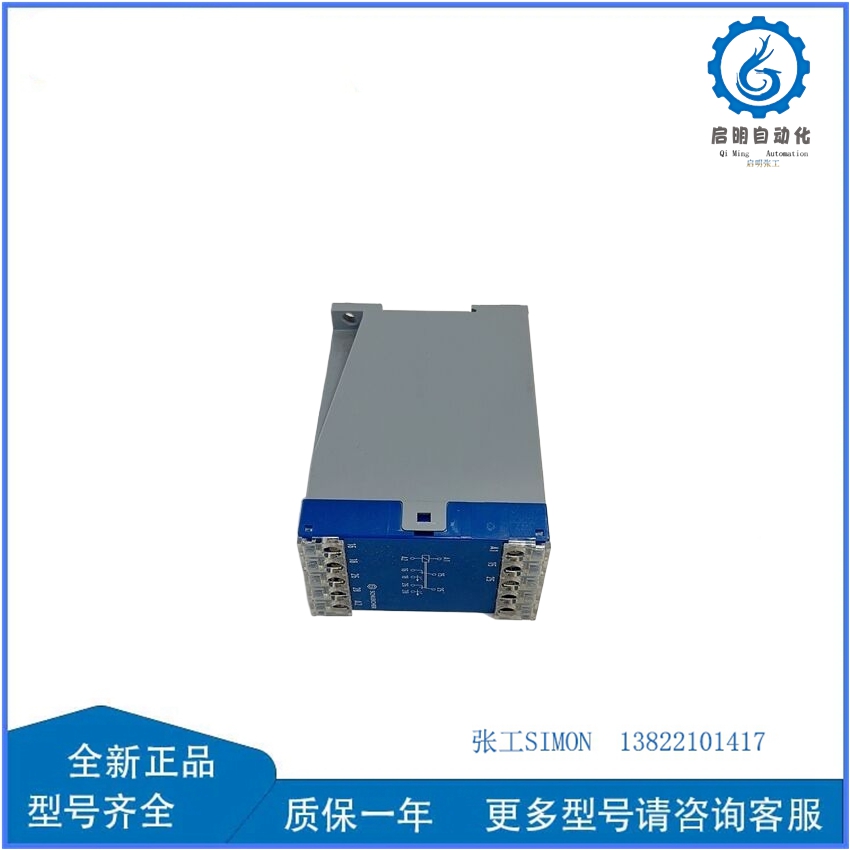

SCHLEICHER SSY52 模块
以下是关于 SCHLEICHER SSY52 模块 的详细解析，涵盖其技术特性、应用场景、兼容性及维护要点：
1. 产品定位与核心功能
- 模块类型：
SSY52 是 Schleicher（现隶属于 Phoenix Contact）推出的安全继电器模块，属于 可编程安全控制器或安全 I/O 模块，主要用于 工业安全系统（如紧急停车系统 ESD、安全光幕、双手控制等）。 - 核心功能：
- 安全逻辑处理：执行 AND、OR、NOT 等逻辑运算，实现安全联锁。
- 通道监控：实时监测输入/输出通道状态（如开路、短路、过载）。
- 故障安全设计：断电或故障时自动切换至安全状态（如关闭阀门、停机）。
2. 硬件规格与电气参数
- 通道配置：
- 输入通道：通常为 4-8 个安全输入（支持 24V DC 或 120V AC，具体取决于型号变体）。
- 输出通道：2-4 个安全输出（继电器或晶体管输出，负载能力 0.5-2A）。
- 辅助功能：可能集成 手动复位按钮、状态指示灯（每个通道独立 LED）。
- 电气参数：
- 输入电压范围：18-30V DC（防反接保护）。
- 输出电压：24V DC（继电器输出可适配交流负载）。
- 响应时间：≤10ms（典型值，高速型可能更短）。
- 物理特性：
- 尺寸：标准 DIN 导轨安装（180mm × 100mm × 50mm）。
- 防护等级：IP20（控制柜内安装）。
- 工作温度：-20°C 至 +60°C（工业级宽温）。
- 认证：TÜV Rheinland、CE、UL（符合 IEC 61508 SIL 2/SIL 3）。
3. 软件功能与配置
- 编程方式：
- 通过专用工具：如 Schleicher 的 SAFETY DESIGNER 软件（或 Phoenix Contact 的 PC Worx SAFETY）。
- 功能块编程：使用预定义的安全功能块（如 AND、OR、Timer、Muting）。
- 在线诊断：实时监控通道状态、故障历史记录。
- 典型配置示例：
plaintext
[Safety Logic Configuration] Input 1: Emergency Stop Button (24V DC, NO Contact) Input 2: Safety Gate Switch (24V DC, NC Contact) Output 1: Control Motor Starter (24V DC, 0.5A) Logic: Output 1 = Input 1 AND NOT Input 2 Safety Mode: SIL 3 (TÜV Certified)
4. 兼容性与生态系统
- 控制器支持：
- 可独立作为 安全继电器模块 使用，或与 Phoenix Contact FL SAFETEC 系列控制器集成。
- 通过 PROFIsafe 或 FISCO 协议与 PLC（如 Siemens S7-1500F、Rockwell GuardLogix） 通信。
- 现场设备连接：
- 输入设备：安全光幕、急停按钮、双手控制装置、安全门开关。
- 输出设备：电磁阀、接触器、安全指示灯。
- 协议支持：
- Fieldbus：PROFIBUS-DP、Modbus TCP、EtherNet/IP（需配置安全适配器）。
- 安全协议：PROFIsafe、CIP Safety（适用于 Rockwell 系统）。
5. 典型应用场景
- 过程工业：
- 化工装置：监测反应釜压力/温度联锁信号，触发紧急泄放阀。
- 石油天然气：井口安全系统（ESD），切断泵和压缩机电源。
- 离散制造：
- 汽车生产线：控制机器人工作站安全门，防止人员进入危险区域。
- 包装机械：同步标签打印机与输送线速度，避免卡纸。
- 能源管理：
- 风电场：监控风机偏航系统状态，触发维护警报。
- 数据中心：控制备用发电机启动序列，确保供电连续性。
6. 选购与使用建议
- 确认需求：
- 根据输入/输出通道数、电压类型选择模块变体（如 SSY52-DC24V）。
- 验证是否需要 SIL 3 认证 或 冗余配置（如 1oo2 投票机制）。
- 安装与接线：
- 遵循 Schleicher/Phoenix Contact 安装手册，使用屏蔽电缆减少电磁干扰。
- 输入通道需配置 安全栅（若用于爆炸性环境）。
- 维护与故障排除：
- 通过 SAFETY DESIGNER 软件查看模块状态灯（每个通道独立 LED）。
- 常见问题：
- 通道故障：检查负载是否短路或过载。
- 通信中断：确认总线地址和终端电阻设置正确。
7. 替代方案与升级路径
- 若模块停产：
- 联系 Phoenix Contact 官方获取替代型号（如 FL SAFETEC XC-SSY52）。
- 考虑第三方兼容模块（需验证 TÜV 认证和协议兼容性）。
- 功能升级：
- 选择支持 IO-Link Safety 的模块（实现智能化诊断）。
- 升级到 TSN（时间敏感网络） 兼容模块（未来工业 4.0 需求）。
8. 官方资源与支持
- 产品手册：
访问 Phoenix Contact 官网，搜索 “SSY52” 下载技术文档（如《Safety Relay Module SSY52 User Manual》）。 - 技术支持：
- 提交在线支持请求（需提供模块序列号）。
- 联系 Phoenix Contact 授权系统集成商（如 Phoenix Contact Partner Network）获取现场服务。
示例应用案例
- 场景：在某机械加工厂的 CNC 机床中，SSY52 模块用于：
- 监测安全光幕（输入通道 1-2）和急停按钮（输入通道 3）。
- 当任一输入触发时，输出通道 1 切断主轴电机电源（SIL 3 联锁）。
- 同时通过 PROFIsafe 将状态上传至中央控制室。
如需更具体的信息（如接线图、故障代码表），建议提供模块的完整序列号或联系 Phoenix Contact 技术支持。
