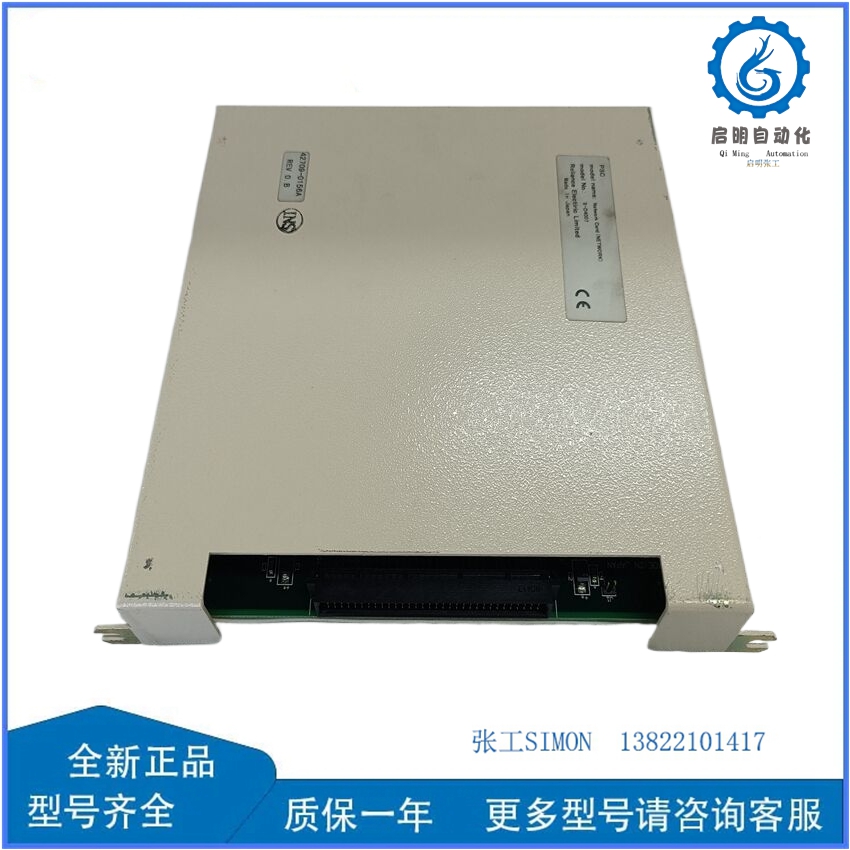

RELIANCE ELECTRIC S-D4007 模块
以下是 RELIANCE ELECTRIC S-D4007 模块 的详细技术参数及中文介绍。该模块属于 Reliance Electric（现属罗克韦尔自动化旗下）的 AutoMax DCS 系统，是一款高性能的 模拟量输入/输出（AI/AO）混合模块，广泛应用于工业过程控制中的信号采集与执行。
一、产品概述
RELIANCE ELECTRIC S-D4007 是 AutoMax DCS 系统 的核心模块之一，设计用于实现模拟信号的精确采集与控制输出。该模块集成 4通道模拟量输入（AI） 和 4通道模拟量输出（AO），支持电压、电流、热电偶、热电阻等多种信号类型，适用于电力、化工、冶金等行业的连续过程控制。模块采用冗余设计，支持热插拔，具备高可靠性和抗干扰能力。
二、核心功能
- 多通道模拟信号处理
- 支持 4路AI输入 和 4路AO输出，可独立配置信号类型（电压、电流、热电偶、热电阻）。
- 内置信号调理电路（隔离、滤波、冷端补偿等），确保信号精度与稳定性。
- 高精度控制
- 16位分辨率（ADC/DAC），满足工业过程控制的高精度需求。
- 支持PID控制算法，可直接在模块内执行闭环控制回路。
- 冗余与可靠性
- 支持 双机热备冗余，主备模块自动切换，确保控制连续性。
- 模块级冗余设计，单点故障不影响系统运行。
- 支持热插拔，便于在线维护与更换。
- 通信集成
- 通过 AutoMax 总线 与操作站（OIS）、工程师站（EWS）及其他控制模块交互数据。
- 支持 Modbus TCP/IP 或 Profibus-DP 协议（需选配网关模块），便于与第三方系统集成。
- 自诊断与保护
- 实时监测通道状态（断线、短路、超量程等），触发系统报警。
- 内置过压、过流保护，防止模块损坏。
三、技术参数
1. 模拟量输入（AI）参数
| 参数 | 描述 |
|---|---|
| 通道数量 | 4通道（可独立配置） |
| 输入信号类型 | – 电压：±10V、0-10V、1-5V – 电流：4-20mA、0-20mA – 热电偶：J、K、T、E、S、R、B型 – 热电阻：Pt100、Pt1000、Cu50 |
| 精度 | ±0.1% FS（满量程） |
| 分辨率 | 16位（16-bit ADC） |
| 采样率 | 每通道100ms（可配置） |
| 隔离 | 通道间隔离电压≥1500V AC；通道与地隔离≥2500V AC |
| 输入阻抗 | – 电压：≥1MΩ – 电流：250Ω（内置匹配电阻） |
| 冷端补偿 | 自动补偿（热电偶输入时） |
2. 模拟量输出（AO）参数
| 参数 | 描述 |
|---|---|
| 通道数量 | 4通道（可独立配置） |
| 输出信号类型 | – 电压：0-10V、1-5V – 电流：4-20mA、0-20mA |
| 精度 | ±0.2% FS |
| 分辨率 | 16位（16-bit DAC） |
| 负载能力 | – 电压输出：≥1kΩ – 电流输出：≤750Ω |
| 隔离 | 通道间隔离电压≥1500V AC；通道与地隔离≥2500V AC |
| 响应时间 | ≤10ms（10%-90%阶跃信号） |
3. 控制性能参数
| 参数 | 描述 |
|---|---|
| 扫描周期 | 100ms（典型值，可配置） |
| 控制算法 | PID、比率控制、前馈控制、串级控制等 |
| 冗余方式 | 双机热备（主备模块自动切换，切换时间≤50ms） |
| 自诊断功能 | 通道故障、电源异常、通信中断等实时报警 |
4. 环境与可靠性参数
| 参数 | 描述 |
|---|---|
| 工作环境温度 | -20°C至+60°C（存储温度：-40°C至+85°C） |
| 相对湿度 | 5%-95% RH（无冷凝） |
| 振动 | 0.5g（20-2000Hz，运行中） |
| MTBF（平均无故障时间） | ≥100,000小时 |
| 防护等级 | IP20（需配合机柜安装） |
| 认证 | CE、UL、cUL、ATEX（Ex d IIC T4，防爆区域适用） |
四、硬件结构
- 模块组成
- 主处理板：运行控制算法，处理输入/输出数据。
- 信号调理板：实现模拟信号隔离、滤波、转换。
- 通信接口板：连接AutoMax总线，支持冗余通信。
- 电源板：提供24V DC供电，支持过压/过流保护。
- 机架配置
- 支持标准19英寸机柜安装，单机架最多容纳16个S-D4007模块。
- 冗余配置需占用相邻机架插槽，确保主备模块物理隔离。
- 状态指示灯
- 绿色（PWR）：电源正常。
- 黄色（RUN）：模块运行中。
- 红色（FAULT）：模块故障（通道断线、通信中断等）。
五、应用场景
- 电力行业
- 锅炉蒸汽温度控制（PID调节喷水减温阀）。
- 发电机励磁系统电压调节（AO输出至励磁控制器）。
- 化工与石化
- 反应釜温度与压力串级控制（多回路协同调节）。
- 精馏塔回流比控制（比率控制算法）。
- 冶金行业
- 高炉炉顶压力控制（AO输出至调节阀）。
- 连铸机结晶器液位控制（PID调节塞棒位置）。
- 防爆区域
- 石油化工装置中的爆炸性环境（需选择Ex d认证模块）。
六、选型与配置建议
- 通道需求计算
- 根据控制回路数量确定模块数量（如8个温度控制点需2个S-D4007模块的AI通道）。
- 预留20%冗余通道，便于后期扩展。
- 冗余配置原则
- 关键控制回路（如安全联锁）必须采用冗余模块。
- 冗余模块需配置独立电源和通信总线。
- 信号类型匹配
- 确认现场设备输出信号类型（如热电偶分度号），通过跳线或软件配置模块。
- 电流模式适用于长距离传输（抗干扰能力强），电压模式适用于短距离或低功耗场景。
- 环境适应性
- 高温环境需选择增强型散热模块或机柜空调。
- 防爆区域需确认模块是否通过ATEX/IECEx认证。
七、典型故障排查
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| AI通道无输入信号 | 传感器断线、模块配置错误、端子松动 | 检查传感器供电、重新配置通道、紧固端子 |
| AO输出值波动 | 负载阻抗不匹配、接地回路干扰 | 调整负载电阻、优化接地设计 |
| 模块无法识别 | 机架总线故障、固件版本不兼容 | 检查机架插槽、升级模块固件 |
| 冗余切换失败 | 主备模块通信中断、电源异常 | 检查冗余链路、更换电源模块 |
| 指示灯全灭 | 电源未接入、保险丝熔断 | 检查电源连接、更换保险丝（2A/250V） |
八、技术支持与资源
- 官方文档
- 下载《RELIANCE ELECTRIC S-D4007 User Manual》和《AutoMax System Reference》获取详细技术说明。
- 访问罗克韦尔自动化官网（www.rockwellautomation.com）查询产品认证与兼容性。
- 联系支持
- 罗克韦尔自动化中国客服：400-630-1935
- 技术支持邮箱：support.china@ra.rockwell.com
九、替代方案
- Reliance Electric 内部替代
- S-D4005：2通道AI/2通道AO模块，适用于低成本场景。
- S-D4010：8通道AI/8通道AO模块，适用于高密度信号采集。
- 其他品牌
- Emerson DeltaV M-Series：类似功能，支持更多信号类型（如RTD、频率输入）。
- Siemens S7-400 SIMATIC PM：模块化设计，支持Profibus-DP通信。
如需更具体的配置指导或行业应用案例，建议提供控制回路细节（如信号类型、控制算法需求），以便进一步优化方案。
