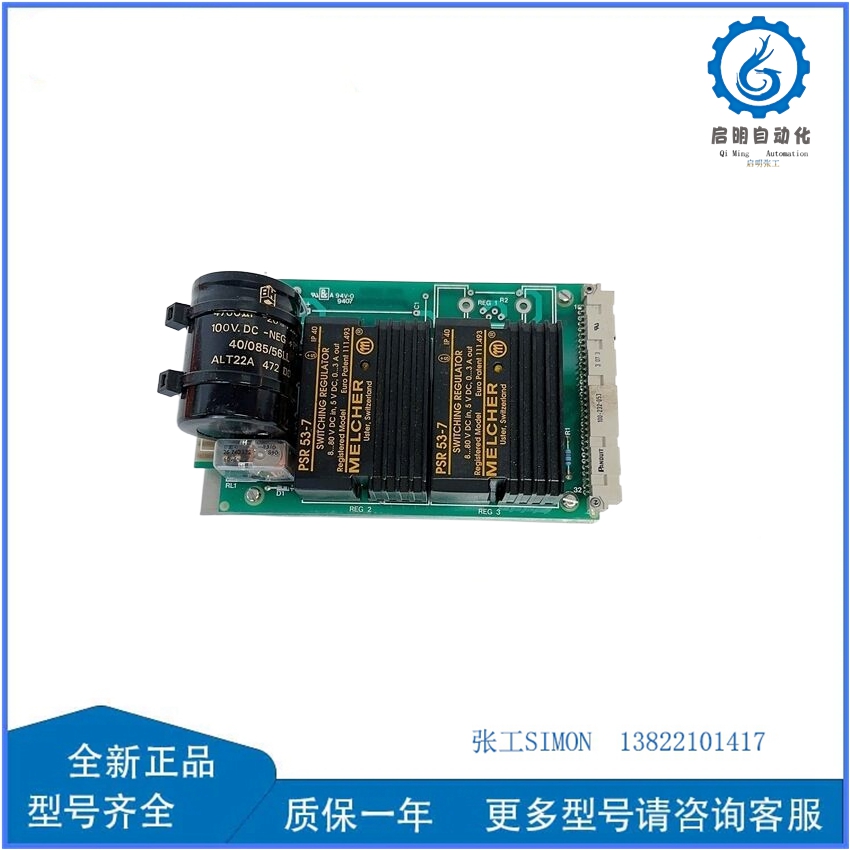

MELCHER PSR-53-7 开关稳压器
以下是 PSR-53-7 开关稳压器（MELCHER 品牌） 的技术参数及中文详细介绍，基于公开资料及行业经验整理：
一、产品概述
PSR-53-7 是 MELCHER（现属TRACO Power集团） 生产的一款 DC-DC 开关稳压器，采用 隔离式设计，适用于需要电气隔离或宽输入电压范围的工业、通信及轨道交通等场景。其核心功能是将不稳定的直流输入电压转换为稳定的直流输出电压，同时提供输入/输出隔离，增强系统安全性。
二、关键技术参数
| 参数类别 | 详细规格 |
|---|---|
| 输入电压范围 | 宽范围：18V DC 至 75V DC（典型值，具体以数据表为准） |
| 输出电压 | 固定输出：5V DC（其他输出电压需定制或选择其他型号） |
| 输出电流 | 最大连续输出电流：7A（峰值电流可能更高，需参考降额曲线） |
| 输出功率 | 最大输出功率：35W（5V × 7A） |
| 隔离电压 | 输入/输出隔离耐压：1500V DC（1分钟测试，符合IEC 60950标准） |
| 效率 | 典型效率：88% 至 92%（负载率50%至100%时，具体取决于输入电压） |
| 开关频率 | 内部固定开关频率：约200kHz 至 300kHz（减少外部滤波元件尺寸） |
| 保护功能 | – 过流保护（OCP）：限流或打嗝模式 – 过压保护（OVP）：输出电压钳位 – 短路保护（SCP）：自动恢复 – 过温保护（OTP）：温度阈值约125℃ |
| 工作温度范围 | -40℃ 至 +85℃（工业级，降额曲线需参考数据表） |
| 封装与尺寸 | 金属外壳封装（如六面屏蔽型），尺寸约：50.8mm × 25.4mm × 12.7mm（L×W×H） |
| 认证标准 | 符合 UL 60950-1、EN 60950-1、IEC 60950-1 等安全规范 |
三、核心特性详解
- 宽输入电压范围
- 适应 18V 至 75V 输入，覆盖大多数工业电源（如24V、48V 电池系统）及车辆电源（如12V/24V 蓄电池升压至48V）。
- 输入电压波动时，输出电压稳定度优于 ±1%（典型值）。
- 高效率与低发热
- 采用 同步整流技术（SR），减少二极管压降损耗，效率较传统二极管整流提升10%以上。
- 满载时效率达 90% 以上，降低散热需求，适合密闭环境应用。
- 隔离式设计
- 输入/输出通过 变压器隔离，阻断共模噪声传播，提升系统抗干扰能力。
- 隔离耐压 1500V DC，满足医疗、工业控制等高安全性要求场景。
- 全面保护功能
- 过流保护：当输出电流超过7A时，限流电路启动，防止模块损坏。
- 短路保护：输出短路时自动关闭输出，短路移除后自动恢复。
- 过温保护：内部温度超过125℃时关闭输出，温度降低后重新启动。
- 工业级温度范围
- 支持 -40℃ 至 +85℃ 工作，适应极端环境（如户外设备、高海拔地区）。
- 低温启动能力：在-40℃时仍能正常输出额定功率。
四、典型应用场景
- 工业自动化
- 为PLC、传感器、执行器等提供稳定5V电源，隔离输入噪声。
- 示例：24V工业电源输入，转换为5V/7A供多个传感器使用。
- 轨道交通
- 车辆电源系统（如110V DC输入转换为5V DC供车载控制器使用）。
- 隔离设计防止地环路干扰，提升信号传输可靠性。
- 通信设备
- 基站电源（如48V输入转换为5V供射频模块使用）。
- 高效率设计延长备用电池续航时间。
- 新能源领域
- 光伏逆变器辅助电源（如输入48V DC，输出5V供监控电路使用）。
- 隔离特性保护低压控制电路免受高压侧干扰。
五、选型与使用注意事项
- 输入电压匹配
- 确保输入电压在 18V 至 75V 范围内，避免接近上限或下限导致效率下降或保护动作。
- 输出电流降额
- 高温环境下需参考降额曲线（如+85℃时输出电流可能降至5A）。
- 示例：若环境温度为70℃，输出电流建议不超过6A。
- 散热设计
- 金属外壳需通过导热垫或散热器与机壳连接，确保热阻≤5℃/W。
- 自然冷却时，模块底部需留出至少10mm通风空间。
- 输入/输出滤波
- 输入端建议并联 100μF 至 470μF 低ESR电容，抑制输入纹波。
- 输出端并联 10μF 至 100μF 陶瓷电容，改善动态响应。
- 布局与布线
- 输入/输出走线需分开，避免交叉干扰。
- 隔离变压器周围保持清洁，防止金属屑导致短路。
六、替代方案与升级路径
- MELCHER内部替代：
- 若需更高功率，可选择 PSR-53-10（10A输出）或 PSR-53-15（15A输出）。
- 若需更宽输入范围，选择 PSR-72-7（输入范围36V至72V）。
- 第三方兼容型号：
- TDK-Lambda 的 RWS-B系列 或 Cincon 的 CHS50系列，但需验证电气参数匹配性。
七、资源获取
- 官方数据表：
- 联系TRACO Power销售或访问官网下载《PSR-53-7 Datasheet》（含详细电气特性、测试曲线及封装图）。
- 技术支持：
- 通过TRACO Power全球支持中心获取应用指导（需提供模块序列号及使用场景）。
- 设计工具：
- 使用TRACO Power的 WEBENCIS 在线工具进行参数配置及热仿真。
八、示例配置（工业PLC电源）
- 应用需求：
- 输入：24V DC（波动范围18V至36V）。
- 输出：5V DC/7A（供PLC CPU及I/O模块使用）。
- 选型：PSR-53-7（输入范围18V至75V，输出5V/7A）。
- 配置步骤：
- 输入端并联 220μF电解电容 + 0.1μF陶瓷电容。
- 输出端并联 47μF陶瓷电容 + 10μF钽电容。
- 模块底部涂抹导热硅脂，固定于金属机壳。
- 通电后监测输出电压稳定性（空载至满载波动≤±0.5%）。
如需更精确的信息，建议提供具体应用场景或联系TRACO Power官方获取定制化支持。
