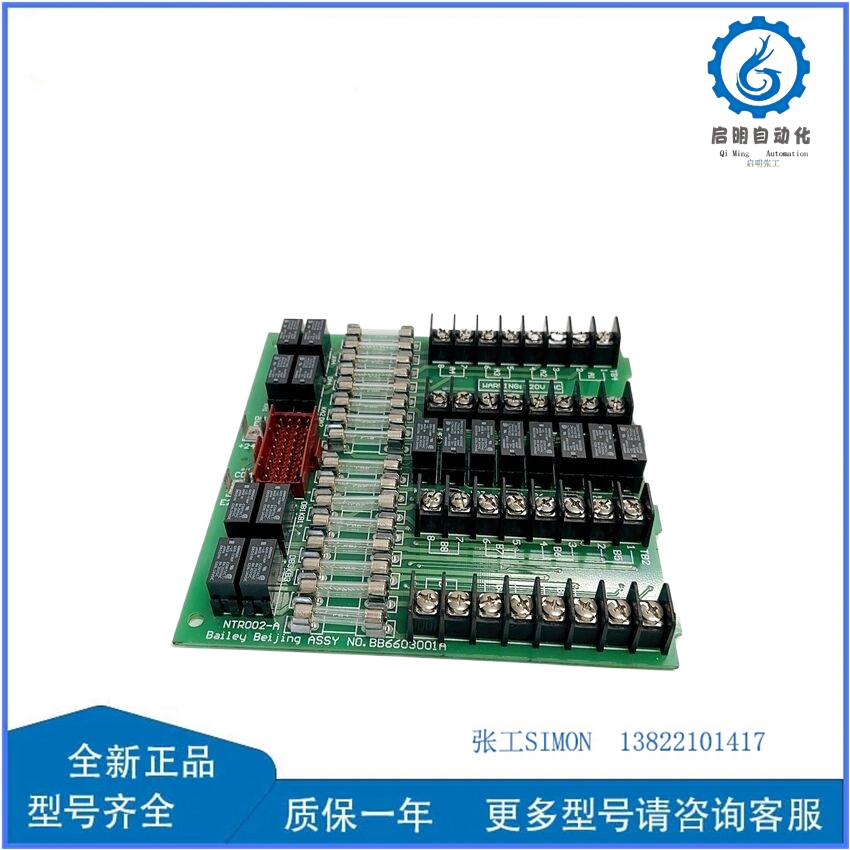

ABB Bailey NTR002-A 模拟量输入模块

ABB Bailey NTR002-A 模块是 ABB 集团（原 Bailey Controls）生产的一款高可靠性模拟量输入模块，主要用于工业过程控制系统（如发电厂、石化装置、造纸厂）中的温度、压力、流量等连续信号采集。该模块属于 ABB Bailey INFI 90 系统的核心组件，以高精度、抗干扰能力和冗余设计著称，符合 IEEE 519（谐波抑制）、NEMA ICS4（工业控制设备）等标准。以下是详细解析：

1. 产品定位

• 类型：8通道模拟量输入模块（AI），支持热电偶（TC）、热电阻（RTD）、电压/电流信号。
• 核心功能：
  • 将现场传感器信号（如K型热电偶、Pt100热电阻、4-20mA电流）转换为数字信号，供控制系统处理。
  • 支持信号线性化、冷端补偿（TC信号）、断线检测等高级功能。
  • 提供通道级诊断，实时监测传感器状态及模块健康状态。
• 典型应用：
  • 锅炉汽包温度监测（热电偶输入）。
  • 反应釜压力控制（4-20mA压力变送器输入）。
  • 蒸汽管道流量计量（RTD温度补偿+差压变送器输入）。

2. 技术参数与特性

参数/特性	描述
通道数量	8路独立模拟量输入（每通道可单独配置信号类型）
输入信号类型	– 热电偶（TC）：K、J、T、E、S型（支持冷端补偿） – 热电阻（RTD）：Pt100、Cu50（2/3/4线制） – 电压信号：±10mV、±100mV、±1V、±5V、±10V – 电流信号：0-20mA、4-20mA（需外接250Ω电阻）
精度	– TC信号：±0.1℃（满量程） – RTD信号：±0.05℃（Pt100，0℃时） – 电压/电流信号：±0.05% FS（满量程）
采样速率	每通道250ms（可配置为500ms/1s以降低负载）
隔离设计	– 通道间隔离：1500V AC（防止通道间干扰） – 电源/总线隔离：2500V AC（增强抗干扰能力）
诊断功能	– 传感器断线检测（TC/RTD开路报警） – 输入信号超限报警（高低限可设） – 模块自检（存储器、ADC故障检测）
通信接口	通过ABB Bailey INFI 90专用总线（如INFI 90 Loop或Ethernet）与控制器通信
环境适应性	– 工作温度：-20°C至+60°C（工业级） – 防护等级：IP20（机柜安装） – 抗震等级：IEC 60068-2-6（2g振动）
电源输入	24V DC（±10%），功耗≤8W（满载）
安全认证	UL、CSA认证，符合IEC 61131-2（可编程控制器安全要求）

3. 核心功能详解

3.1 信号处理与转换

• 热电偶（TC）处理：
  • 内置冷端补偿电路，自动修正环境温度对TC信号的影响（补偿范围0-50℃）。
  • 支持线性化算法，将非线性TC信号（如K型热电偶的mV-℃曲线）转换为线性数字值。
• 热电阻（RTD）处理：
  • 支持2/3/4线制连接，自动消除引线电阻误差（4线制精度最高）。
  • 采用比率测量法，降低电源波动对测量结果的影响。
• 电压/电流信号处理：
  • 可配置输入阻抗（电压信号：≥1MΩ；电流信号：250Ω±0.1%）。
  • 支持信号滤波（可调时间常数1-10s），抑制现场噪声干扰。

3.2 冗余与可靠性设计

• 硬件冗余：
  • 支持双模块冗余配置（主备模块并行运行，故障时自动切换，切换时间≤100ms）。
  • 关键元件（如ADC、隔离变压器）采用工业级器件，MTBF（平均无故障时间）≥50,000小时。
• 自诊断功能：
  • 模块启动时自动执行自检（RAM测试、ADC校准、隔离电压检测）。
  • 运行中实时监测输入信号状态，断线或超限时通过总线向控制器发送报警代码。

3.3 与ABB Bailey INFI 90系统的集成

• 系统兼容性：
  • 直接插入INFI 90机架（如MFP130控制器机架），通过背板总线与CPU模块通信。
  • 支持ABB Bailey专用协议（如INFI 90 Loop Protocol），实现低延迟数据传输（≤50ms）。
• 软件配置：
  • 使用ABB Bailey Configurator工具定义模块参数：
    • 每通道信号类型（TC/RTD/电压/电流）。
    • 工程单位（℃、MPa、m³/h等）和量程范围。
    • 报警阈值和滤波时间。

4. 典型应用场景

4.1 发电厂锅炉温度监测

• 场景描述：某燃煤电厂需监测锅炉汽包壁温，防止超温损坏。
• 解决方案：
  1. 安装NTR002-A模块至INFI 90机架，配置8路K型热电偶输入。
  2. 连接现场热电偶至模块端子排（补偿导线类型需匹配TC型号）。
  3. 在Configurator中设置量程为0-600℃，报警阈值为550℃（高高限）。
  4. 控制器根据温度信号调节减温水流量，实现闭环控制。

4.2 石化装置反应釜压力控制

• 场景描述：某聚乙烯反应釜需精确控制压力在2.5MPa±0.05MPa。
• 解决方案：
  1. 模块配置4路4-20mA压力变送器输入（量程0-3MPa）。
  2. 启用输入信号滤波（时间常数5s），抑制压力脉动干扰。
  3. 控制器根据压力信号调节进料阀开度，维持压力稳定。

5. 选购与配置建议

5.1 型号选择

• 标准型：NTR002-A（8通道，支持TC/RTD/电压/电流信号）。
• 增强型：NTR002-A-H（高精度型，TC精度±0.05℃，RTD精度±0.02℃）。
• 防爆型：NTR002-A-Ex（ATEX认证，适用于Zone 1危险区域）。

5.2 配置步骤

1. 硬件安装：
   • 将模块插入INFI 90机架的空闲插槽，固定螺丝。
   • 根据信号类型连接现场传感器至端子排：
     • TC信号：补偿导线（正极接“+”，负极接“-”）。
     • RTD信号：4线制时，两根线接“I+”“I-”（电流激励），另两根接“V+”“V-”（电压测量）。
     • 电流信号：外接250Ω电阻，将4-20mA转换为1-5V电压输入。
2. 软件配置：
   • 使用Configurator工具创建项目，定义模块参数：
     • 通道信号类型、量程、工程单位。
     • 报警阈值（高限、低限、高高限、低低限）。
     • 滤波时间常数（根据信号噪声水平调整）。
3. 测试验证：
   • 用信号发生器模拟输入信号，验证模块输出值是否与理论值一致。
   • 触发断线报警（如断开TC信号），检查控制器是否收到报警代码。

6. 维护与故障排除

现象	可能原因	解决方案
输入信号读数异常	传感器损坏、接线错误、补偿导线不匹配	检查传感器阻值（RTD）或毫伏值（TC），确认接线极性，更换匹配的补偿导线
模块频繁报警	信号超限、滤波时间不足、现场干扰	调整报警阈值，增加滤波时间，加装信号隔离器
模块无法通信	总线连接松动、地址冲突、电源故障	检查背板总线连接器，重新分配模块地址，测量电源电压（应为24V DC±10%）
自检失败	存储器故障、ADC损坏、隔离电压不足	更换模块，或联系ABB技术支持进行深度诊断

7. 替代方案

若NTR002-A模块缺货或需升级，可考虑：

• ABB官方替代：
  • NTR004-A（16通道，更高密度）。
  • NTR002-A-AI（增强型抗干扰，符合IEC 61000-4-6（射频场抗扰度10V/m）。
• 第三方兼容：
  • Emerson Ovation AI810（适用于发电厂DCS，支持HART协议）。
  • Siemens SITRANS P MASS 6000（流量计量专用模块，集成温度/压力补偿）。

8. 资源获取

• 官方文档：
  • 《NTR002-A Technical Manual》（含技术参数、接线图、通信协议）。
  • 《INFI 90 System Configuration Guide》（系统集成与调试指南）。
• 工具支持：
  • ABB Bailey Configurator：配置与诊断软件（需授权）。
  • HART Communicator（若模块支持HART协议）：用于现场传感器调校。
• 培训服务：
  • ABB官方提供的“Process Control System Engineering”课程（线下/线上可选）。

示例场景：
若用户需将NTR002-A用于升级一套老式INFI 90系统，需注意：

1. 确认原有机架版本（需支持V2.0以上背板总线协议）。
2. 若现场传感器为智能型（如HART协议压力变送器），需加装HART调制解调器模块。
3. 测试阶段建议先在实验室模拟多通道信号，验证模块负载能力（8通道满载时总功耗≤8W）。

建议优先通过ABB授权分销商或技术支持团队获取最新型号信息和定制化配置建议，确保模块选型与现有系统无缝兼容。
