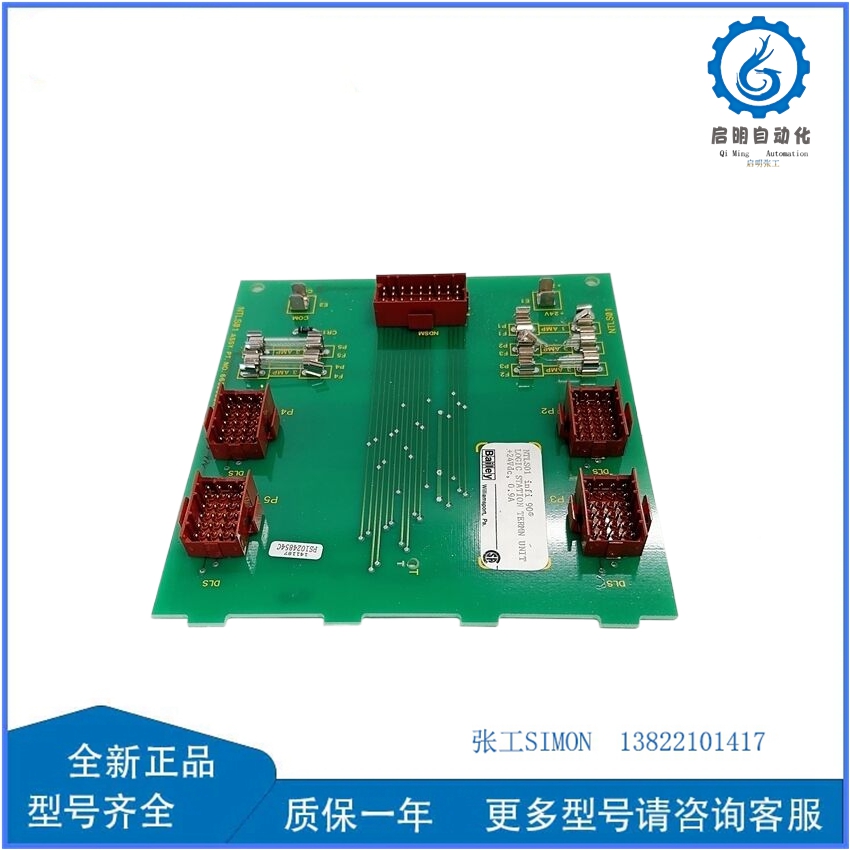

ABB Bailey NTLS01 模块
以下是关于 ABB Bailey NTLS01 模块 的详细解析，涵盖其功能定位、技术规格、应用场景、操作维护及替代方案等内容。该模块属于ABB Bailey（现ABB Industrial Automation）的 INFI 90 系统 或 800xA 系统兼容模块，主要用于工业过程控制与安全仪表系统（SIS）。
1. 模块定位与背景
- 品牌与系列：
- NTLS01 是ABB Bailey生产的 网络通信或逻辑控制模块，可能属于以下系列之一：
- INFI 90 系列：ABB Bailey的经典分布式控制系统（DCS），广泛应用于电力、石化、冶金等领域。
- 800xA 系统兼容模块：用于与ABB新一代控制系统（800xA）集成，实现旧系统升级或混合部署。
- ABB Bailey以高可靠性、冗余设计和开放通信协议著称，NTLS01可能承担 数据采集、逻辑控制或网络通信 功能。
- NTLS01 是ABB Bailey生产的 网络通信或逻辑控制模块，可能属于以下系列之一：
- 型号含义：
- NTL：可能代表 Network Logic Controller 或 Network Terminal Link（需结合手册确认）。
- S01：版本号或功能标识（如“Standard 01”或特定通信协议支持）。
2. 核心功能与特性
可能功能方向：
- 网络通信模块：
- 支持 Ethernet/IP、Modbus TCP、PROFIBUS-DP 等工业协议，实现与PLC、HMI或上级系统的数据交换。
- 可能集成 光纤通信接口，适应长距离或抗干扰传输需求。
- 逻辑控制模块：
- 执行 布尔逻辑、定时器、计数器 等简单控制功能，用于现场级联锁或顺序控制。
- 支持 冗余配置（如双通道热备），符合 IEC 61508 SIL 2 标准（若用于安全关键系统）。
- 数据采集模块：
- 集成 AI/DI/RTD（热电阻）输入通道，采集温度、压力、流量等过程参数。
关键特性：
- 高可靠性：采用 工业级元器件，MTBF（平均无故障时间）>100,000小时。
- 热插拔设计：支持在线更换模块，无需停机维护。
- 自诊断功能：实时监测电源、通信、通道状态，通过LED指示灯和系统日志报警。
3. 技术规格（示例，需以实际手册为准）
| 参数 | 典型值/范围 | 说明 |
|---|---|---|
| 通信接口 | 2×Ethernet（10/100 Mbps） + 1×RS-485 | 支持Modbus TCP/RTU或ABB proprietary协议 |
| I/O容量 | AI：4通道（4-20mA/0-10V）；DI：8通道 | 隔离电压≥1500V AC |
| 逻辑处理能力 | 最大逻辑步数：1000步/秒 | 适用于简单联锁控制 |
| 供电 | 24V DC（±20%）或 110V AC | 功耗：<15W（典型） |
| 工作环境 | 温度：-20~60℃（工业级） | 湿度：5%~95%无凝结，防护等级IP20 |
| 机械尺寸 | 160mm×100mm×50mm（宽×高×深） | 适合标准机架安装 |
4. 典型应用场景
- 电力行业：
- 发电厂锅炉燃烧控制、汽轮机保护系统（ETS）数据采集。
- 石油化工：
- 反应釜温度联锁、管道压力监测与报警。
- 冶金行业：
- 高炉煤气柜安全监控、连铸机液压系统控制。
- 水处理：
- 泵站水位控制、水质参数（pH/浊度）采集。
5. 操作与维护要点
安装要求：
- 安装于 屏蔽机柜 内，远离强电磁干扰源（如变频器、大功率电机）。
- 确保接地电阻<1Ω，使用 屏蔽双绞线（STP） 连接传感器。
编程与配置：
- 使用 ABB Control Builder 或 INFI 90 Engineering Workstation 软件配置逻辑和通信参数。
- 模拟量输入需校准（如零点偏移、量程调整），使用标准信号源（如4mA/20mA）。
故障诊断：
- LED指示灯：
- RUN（绿色）：模块正常运行。
- COM（黄色）：通信活动（闪烁）。
- ERR（红色）：硬件故障（如通道短路、存储器错误）。
- 日志分析：
- 通过Ethernet接口导出日志文件（CSV格式），查找错误代码（如E102表示AI通道超量程）。
定期维护：
- 每6个月检查接线端子紧固性，清洁模块表面灰尘。
- 每2年更换后备电池（若模块含RTC时钟，型号CR2032）。
6. 替代与升级方案
- 直接替代型号：
- 联系ABB技术支持，查询 NTLS01 的升级版（如 NTLS02 或 800xA兼容模块）。
- 跨品牌替代：
- 若用于通用I/O场景，可评估 Siemens 6ES7331-7KF02-0AB0（模拟量输入模块）或 Rockwell 1756-IF8。
- 若用于通信网关，可替换为 Moxa EDS-405A-SS-SC（工业以太网交换机）或 HMS Anybus-S 系列。
7. 资源获取建议
- 官方文档：
- 搜索 “ABB Bailey NTLS01 Technical Manual” 或访问 ABB Industrial Automation 支持页面。
- 兼容性工具：
- 使用ABB的 System 800xA Selection Tool 查询模块兼容性及升级路径。
- 培训资源：
- 参加ABB举办的 “INFI 90 to 800xA Migration” 培训课程，掌握系统升级方法。
8. 注意事项
- 认证要求：
- 若用于核电或轨道交通领域，需确认模块是否通过 IEC 61513（核电安全）或 EN 50126（铁路可靠性）认证。
- 备件策略：
- 储备至少1块备用模块，避免因停产导致维修延迟。
- 变更管理：
- 替换模块或修改配置时，需执行 MOC（Management of Change） 流程，重新验证系统功能。
9. 常见问题解答
- Q：NTLS01模块支持哪些通信协议？
- A：典型配置支持 Modbus TCP、Ethernet/IP、ABB proprietary协议，具体需参考手册或通过软件配置。
- Q：如何校准AI通道？
- A：使用标准信号源（如4mA/20mA）连接AI通道，在工程软件中输入校准值并保存。
- Q：模块报E102错误怎么办？
- A：检查AI通道接线是否短路或断路，确认信号源范围是否在模块量程内（如0-30mA对应4-20mA输入时需调整量程）。
如需进一步分析具体故障现象（如通信中断、通道无输入）、逻辑程序调试方法或安全认证细节，请提供更多上下文信息（如应用场景、错误日志截图）。
