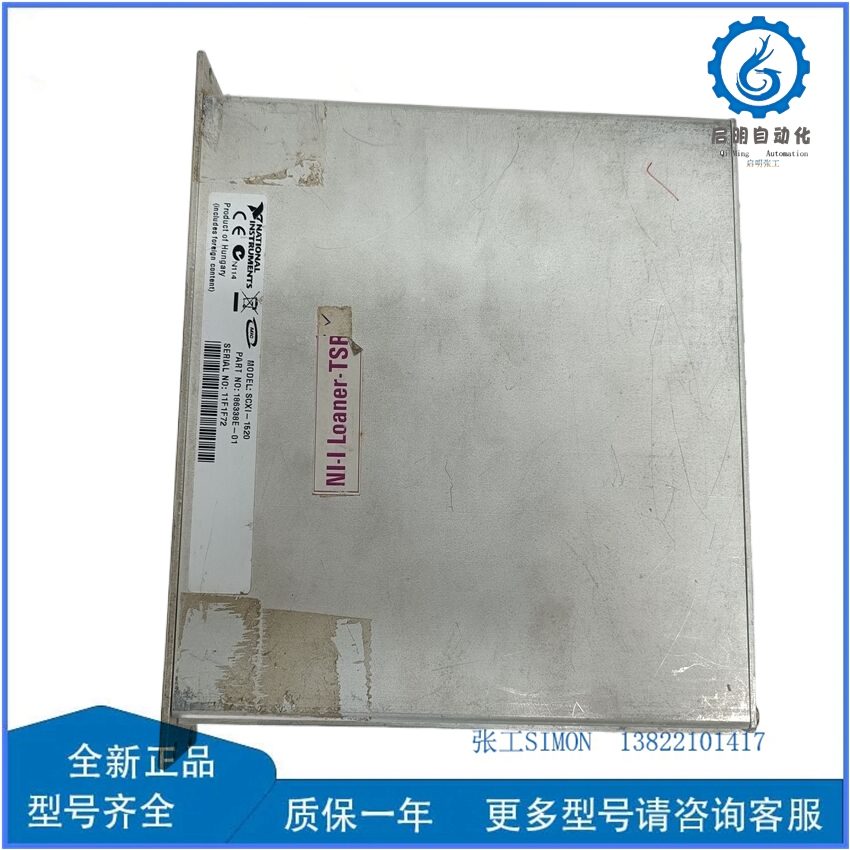

NI SCXI-1520 8通道隔离数字输入模块
NI SCXI-1520 是美国国家仪器（National Instruments, NI）推出的一款高性能SCXI（Signal Conditioning eXtensions for Instrumentation）模块，属于8通道隔离数字输入模块，专为工业自动化、数据采集（DAQ）及测试测量应用设计。它通过隔离技术保护测量系统免受高电压干扰，适用于读取开关状态、数字信号或低频脉冲，广泛应用于电力监控、工厂自动化、机械控制等领域。以下从功能特性、技术参数、应用场景、安装配置及维护等方面展开详细解析：
一、核心功能
- 8通道隔离数字输入
- 每通道独立光电隔离（隔离电压≥250V RMS），有效阻断共模电压干扰，保护主机和模块免受高电压冲击（如工业现场的电机启动、继电器动作）。
- 支持干接点（无源触点）或湿接点（有源信号，电压范围9-30V DC）输入，兼容多种传感器和开关类型（如限位开关、按钮、光电传感器）。
- 高速信号采集
- 最大采样率10kHz/通道（可软件配置），满足动态信号监测需求（如旋转机械的转速测量、脉冲计数）。
- 支持边沿触发（上升沿/下降沿）和电平触发，可捕获瞬态事件（如故障信号、开关动作）。
- 多模块同步与扩展
- 通过SCXI背板总线与NI的SCXI-1000/1001机箱及其他模块（如模拟输入、温度输入）同步工作，构建多通道混合测量系统。
- 单机箱最多支持16块SCXI-1520模块（128通道），通过级联扩展至更高通道数。
- 软件兼容性
- 完全兼容NI的LabVIEW、LabWindows/CVI、Measurement Studio等开发环境，提供丰富的API函数和示例程序。
- 支持NI-DAQmx驱动，简化配置流程（如自动检测模块、通道映射）。
二、技术参数
| 参数 | 描述 |
|---|---|
| 通道数 | 8路隔离数字输入（单端） |
| 输入类型 | 干接点（无源）或湿接点（9-30V DC，电流≥2mA） |
| 隔离电压 | 250V RMS（通道与地之间），符合IEC 61131-2标准 |
| 输入阻抗 | 干接点：≥10kΩ；湿接点：4.7kΩ（典型值） |
| 逻辑电平 | 高电平（H）：≥3V；低电平（L）：≤1V |
| 采样率 | 单通道：10kHz；多通道：分时采样（总速率≤80kHz/8通道） |
| 触发方式 | 软件触发、硬件边沿触发（上升沿/下降沿） |
| 计数器功能 | 每通道集成32位计数器，支持脉冲计数、频率测量 |
| 通信接口 | 通过SCXI背板总线连接至主机（如PCI-SCXI、PXI-SCXI控制器） |
| 电源要求 | 由SCXI机箱供电（5V DC，电流≤150mA） |
| 尺寸（W×H×D） | 160mm×100mm×25mm（标准SCXI模块尺寸，适配SCXI-1000/1001机箱） |
| 工作温度 | 0℃~+55℃（工业级） |
| 认证 | CE、FCC、UL（符合工业安全标准） |
三、典型应用场景
- 工业自动化控制
- 生产线监控：读取传送带上的光电传感器信号，检测产品位置或缺失情况。
- 机械安全：监测急停按钮、安全光幕的触发状态，确保设备在危险时停止运行。
- 阀门控制：通过干接点输入读取阀门开/关状态，反馈至PLC或SCADA系统。
- 电力与能源管理
- 断路器状态监测：采集高压开关柜的辅助触点信号，判断断路器分合闸位置。
- 电能质量分析：结合电流/电压传感器，记录故障时刻的开关动作时间，辅助定位故障源。
- 交通与物流
- 车辆检测：读取地感线圈或红外传感器的信号，统计车流量或触发道闸开关。
- 仓储管理：监测货架上的限位开关，防止货物堆叠过高或碰撞。
- 测试与测量
- 脉冲计数：测量旋转编码器的脉冲数，计算电机转速或位移。
- 事件记录：捕获开关动作的时间戳，分析设备运行周期或故障频率。
四、安装与配置
1. 硬件安装
- 机箱选择：将SCXI-1520插入NI的SCXI-1000（台式）或SCXI-1001（机架式）机箱，确保插槽编号与软件配置一致。
- 接线方式：
- 干接点输入：将传感器触点连接至模块的COM（公共端）和CHx（通道端），无需外部电源。
- 湿接点输入：将传感器输出（9-30V DC）连接至CHx，公共端COM接传感器地（注意极性）。
- 屏蔽处理：使用屏蔽电缆（如RVVP型）连接传感器，屏蔽层单端接地（靠近模块端），减少电磁干扰。
2. 软件配置
- 驱动安装：安装NI-DAQmx驱动（最新版本支持Windows 10/11和LabVIEW 2023）。
- LabVIEW示例程序：
- 打开LabVIEW，选择Help→Find Examples，搜索“SCXI-1520”。
- 运行“SCXI Digital Input.vi”，配置通道参数（如通道号、触发模式）。
- 运行程序，实时显示输入状态（0/1）或脉冲计数。
- NI MAX配置：
- 打开NI Measurement & Automation Explorer (MAX)，自动检测连接的SCXI-1520模块。
- 在Devices and Interfaces→NI-DAQmx Devices中，右键模块选择Test Panels，手动触发输入测试。
3. 高级功能配置
- 计数器设置：
- 在LabVIEW中，使用DAQmx Create Channel.vi配置计数器模式（如Edge Count、Frequency）。
- 设置Sample Clock（采样时钟）和Edge Polarity（边沿极性），实现高精度脉冲计数。
- 触发同步：
- 配置硬件触发信号（如外部TTL脉冲），使多模块或通道同步采集，避免相位误差。
五、维护与故障排除
1. 日常检查
- 接线紧固：定期检查传感器与模块的接线是否松动，避免接触不良导致信号丢失。
- 清洁模块：使用压缩空气清理模块表面的灰尘（频率≥每季度一次），防止散热不良。
2. 常见故障处理
- 故障现象1：所有通道输入恒为0
- 可能原因：
- 传感器未触发或损坏（检查传感器供电和信号输出）。
- 接线错误（如干接点未接公共端，湿接点极性反接）。
- 解决方法：
- 使用万用表测量传感器输出电压（湿接点）或触点电阻（干接点）。
- 重新接线并确认COM与CHx连接正确。
- 可能原因：
- 故障现象2：输入信号抖动（0/1频繁跳变）
- 可能原因：
- 传感器信号干扰（如电机启动时的电磁噪声）。
- 输入阻抗不匹配（湿接点传感器内阻过高）。
- 解决方法：
- 在传感器输出端并联0.1μF电容滤波（仅限湿接点）。
- 缩短传感器与模块的电缆长度（≤10m），或改用屏蔽电缆。
- 可能原因：
- 故障现象3：计数器值不准确
- 可能原因：
- 脉冲信号频率超过模块采样率（如>10kHz）。
- 触发边沿设置错误（如上升沿触发但信号为下降沿）。
- 解决方法：
- 降低信号频率或选择更高性能模块（如NI SCXI-1532）。
- 在LabVIEW中修改Edge Polarity参数。
- 可能原因：
3. 备件管理
- 储备常用备件：SCXI-1520模块、屏蔽电缆、接线端子。
- 记录模块序列号及校准日期，定期返厂维护（建议每3年一次）。
六、资源获取
- 官方文档：访问NI官网下载SCXI-1520的用户手册、技术规格书及接线图。
- 软件工具：使用NI MAX进行硬件配置，LabVIEW开发应用程序。
- 技术支持：联系NI授权代理商或通过NIOnline Support提交问题。
- 替代方案：若需更高通道密度，可考虑NI的cDAQ-9174（CompactDAQ）搭配NI-9401（8通道数字输入）模块。
