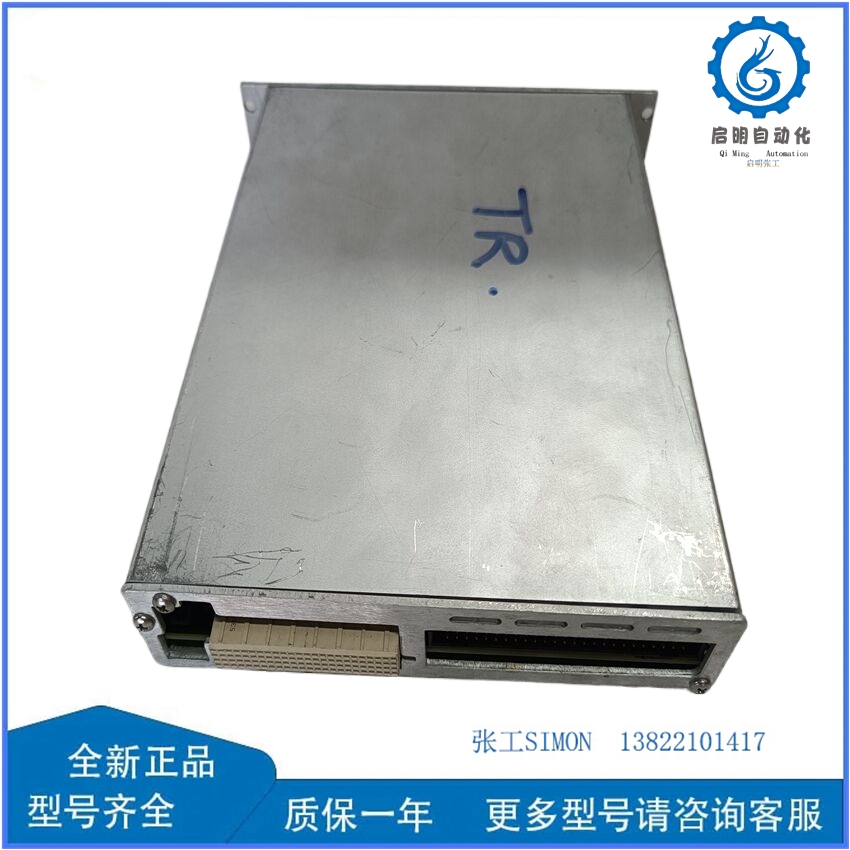

NI SCXI-1125 32通道隔离数字输入模块
NI SCXI-1125 是美国国家仪器（National Instruments, NI）公司推出的一款 SCXI（Signal Conditioning eXtensions for Instrumentation）系列模块，主要用于 信号调理和数据采集系统。以下是关于该模块的详细介绍：
1. 核心功能
SCXI-1125 是一款 32通道隔离数字输入模块，设计用于将外部数字信号（如开关、传感器、继电器等输出的高低电平信号）调理后传输至数据采集系统（如NI的PXI/PXIe或SCXI机箱）。其关键特性包括：
- 32路数字输入通道：支持同时采集32个数字信号。
- 电气隔离：通道间及通道与系统地之间提供隔离，防止噪声干扰和地环路问题，提高系统稳定性。
- 兼容性：可与NI的SCXI机箱（如SCXI-1000系列）或PXI/PXIe系统配合使用，扩展数字输入能力。
2. 技术规格
- 输入电压范围：
- 逻辑高（High）：+2.0 V 至 +30 V
- 逻辑低（Low）：-30 V 至 +0.8 V
- 输入阻抗：≥ 10 kΩ（典型值）
- 隔离电压：通道间及通道与系统间隔离电压达 250 V（交流有效值），适用于工业环境。
- 采样率：依赖主控制器（如PXI系统），单通道最高可达 1 MHz（实际速率取决于系统配置）。
- 触发支持：支持软件触发或硬件触发（需配合其他模块或系统）。
3. 典型应用场景
- 工业自动化：监控生产线上的开关状态、传感器信号（如限位开关、光电传感器）。
- 测试与测量：采集数字信号用于设备控制、故障诊断或逻辑分析。
- 数据记录：记录长时间运行的数字事件（如设备启停、报警信号）。
- 科研与教育：在实验室环境中采集数字信号进行实验分析。
4. 优势与特点
- 高通道密度：单模块提供32路输入，节省机箱空间。
- 隔离设计：增强抗干扰能力，适合电磁环境复杂的工业现场。
- 灵活性：可与其他SCXI模块（如模拟输入、输出模块）混合使用，构建多功能采集系统。
- NI软件支持：通过NI-DAQmx驱动和LabVIEW、TestStand等软件无缝集成，简化编程和配置。
5. 配置与使用
- 硬件连接：将SCXI-1125插入SCXI机箱或PXI/PXIe插槽，通过扁平电缆连接外部数字信号源。
- 软件配置：使用NI MAX（Measurement & Automation Explorer）工具识别模块，配置通道参数（如输入范围、触发模式）。
- 编程示例（LabVIEW）：
labview
// 简化代码示例：读取32路数字输入 DAQmx Create Task(“”, taskHandle); DAQmx Create DI Chan(dev1/ai0:31, “”, DAQmx_Val_ChanPerLine); // 假设通道映射 DAQmx Start Task(taskHandle); DAQmx Read Digital U32(taskHandle, 1, 10.0, data); // 读取数据 DAQmx Stop Task(taskHandle);
6. 注意事项
- 电压兼容性：确保输入信号电压在模块规格范围内，避免损坏硬件。
- 隔离要求：在强干扰环境中，建议使用屏蔽电缆并正确接地。
- 散热：高通道数模块可能产生较多热量，需确保机箱通风良好。
7. 替代方案
若需更高性能或不同通道数，可考虑：
- NI PXI-6514：32通道隔离数字输入，支持更高采样率。
- NI SCXI-1169：64通道数字输入模块，适合大规模信号采集。
NI SCXI-1125 是一款可靠、高性价比的数字输入解决方案，尤其适合需要多通道隔离采集的工业和测试场景。如需进一步了解，建议参考NI官方文档或联系技术支持。
