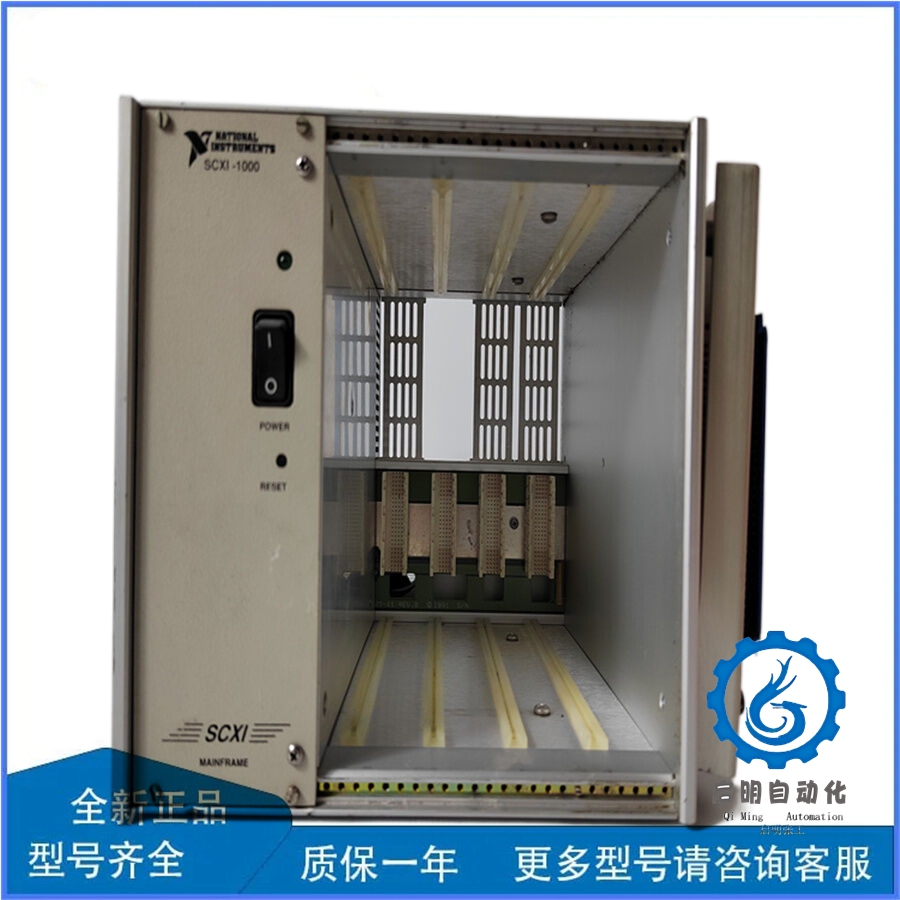

NI SCXI-1000 机箱模块
NI SCXI-1000 是美国国家仪器（National Instruments, NI）公司推出的一款SCXI（Signal Conditioning eXtensions for Instrumentation）系列机箱模块，主要用于信号调理与数据采集系统的扩展。它作为SCXI系统的核心组件，为传感器信号（如温度、压力、应变、电压等）提供前置处理、多路复用和模块化支持。以下是关于NI SCXI-1000的详细解析：
一、模块基本信息
- 型号：SCXI-1000
- 系列：SCXI（第一代产品，发布于1990年代末）
- 功能定位：
- 信号调理机箱：为SCXI信号调理模块（如SCXI-1120、SCXI-1320等）提供物理安装空间和电源。
- 多通道扩展：支持最多12个SCXI模块（每个模块可处理4-32个通道，具体取决于型号）。
- 系统集成：通过GPIB或SCSI接口与NI数据采集卡（如E系列DAQ卡）或计算机连接，构建分布式测量系统。
二、核心功能
- 信号调理与前置处理：
- 隔离：部分模块支持通道间或通道与地之间的电气隔离（如SCXI-1120的250V隔离）。
- 滤波：集成低通滤波器（如抗混叠滤波），抑制高频噪声。
- 放大/衰减：提供可编程增益（如1、10、100、1000），适配不同量程传感器。
- 激励源：为应变片、RTD等传感器提供恒流或恒压激励（如2.5mA、10V）。
- 多路复用（Multiplexing）：
- 通过模块内置的多路开关，将多个传感器信号复用至单个DAQ卡通道，降低成本。
- 支持扫描列表配置（Scan List），自定义通道采样顺序和速率。
- 模块化与热插拔：
- 所有SCXI模块支持带电插拔（Hot Swap），便于现场维护。
- 模块状态指示灯（LED）显示电源、通信和故障信息。
- 触发与同步：
- 提供外部触发输入（TTL/CMOS兼容），实现多机箱或与其他设备的同步采样。
- 支持软件触发（通过DAQ卡命令）或硬件定时触发（如编码器信号）。
三、技术参数
1. 机箱规格
- 插槽数量：12个（兼容SCXI-1mm、3mm模块）。
- 电源：
- 输入：100-240V AC，50/60Hz。
- 输出：+5V DC（为模块供电），总功率≤120W（每个模块功耗约5-15W）。
- 冷却方式：强制风冷（内置风扇，噪音≤50dB）。
- 尺寸：
- 高度：4U（177mm，标准19英寸机架安装）。
- 宽度：482.6mm（19英寸）。
- 深度：311mm（含前面板）。
- 重量：约8.5kg（空机箱）。
2. 接口与通信
- 主机接口：
- GPIB（IEEE 488.2）：最大传输速率1MB/s，兼容NI-488.2驱动。
- SCSI-2：可选接口，支持更高速率（需SCXI-1001机箱变体）。
- 背板总线：
- 并行总线：32位数据/地址总线，带宽≥10MB/s（满足模块间实时通信需求）。
3. 环境适应性
- 工作温度：0℃至50℃（机柜内安装需预留散热空间）。
- 存储温度：-20℃至70℃。
- 湿度：5%至95% RH（非凝结）。
- 抗振动：符合IEC 60068-2-6（5-200Hz，2g峰值加速度）。
四、硬件架构
- 机箱结构：
- 前面板：电源开关、状态指示灯（Power、Fault）、GPIB/SCSI接口。
- 后面板：AC电源输入、接地端子、模块插槽（12个）。
- 内部：电源模块、背板总线、风扇组件。
- 模块兼容性：
- 支持所有SCXI-1mm系列模块（如模拟输入、模拟输出、数字I/O、开关模块）。
- 典型模块组合示例：
- SCXI-1120：32通道隔离应变片调理模块。
- SCXI-1320：48通道TTL数字I/O模块。
- SCXI-1102：8通道热电偶调理模块（带冷端补偿）。
五、安装与配置
1. 硬件安装
- 机箱安装：
- 将SCXI-1000固定至19英寸标准机柜，使用机柜螺丝锁紧。
- 连接AC电源线至机箱后面板，并确保接地良好。
- 模块安装：
- 将SCXI模块插入空闲插槽，轻轻按压至卡扣锁定。
- 确认模块状态指示灯（LED）亮起（绿色表示正常，红色表示故障）。
- 外部连接：
- 使用屏蔽电缆连接传感器至模块输入端子。
- 通过GPIB/SCSI电缆连接机箱至计算机或DAQ卡。
2. 软件配置
- 驱动与工具包：
- 安装NI-DAQmx或传统NI-SCXI驱动（需兼容LabVIEW、LabWindows/CVI或Measurement Studio）。
- 配置步骤：
- 创建虚拟通道：在LabVIEW中通过DAQ Assistant或SCXI Task配置模块通道（如选择SCXI-1120的通道0-31）。
- 设置信号调理参数：
- 增益（Gain）、滤波截止频率（Filter Cutoff）、激励电压（Excitation）。
- 定义扫描列表：指定通道采样顺序和触发条件（如外部触发或定时扫描）。
- 数据采集与显示：使用LabVIEW前面板或NI DIAdem进行实时监测与存储。
六、常见问题与维护
1. 故障现象与排查
| 现象 | 可能原因 |
|---|---|
| 模块未识别 | 插槽接触不良、背板总线故障、驱动未安装或版本不匹配。 |
| 信号噪声过大 | 屏蔽电缆未接地、模块未启用滤波、传感器与模块量程不匹配。 |
| 通道无输出 | 模块未上电、增益设置为0、激励源未启用（如应变片调理需恒流激励）。 |
| 机箱过热报警 | 风扇故障、环境温度过高、模块功耗超过机箱总功率限制。 |
2. 维护建议
- 定期清洁：每6个月用压缩空气清理机箱内部灰尘，检查风扇运转状态。
- 备份配置：通过NI MAX（Measurement & Automation Explorer）导出模块配置文件（.nce格式）。
- 固件升级：从NI官网下载最新机箱固件（需验证与模块兼容性）。
七、替代型号与升级
- SCXI-1000替代方案：
- NI PXIe-1071（PXI Express机箱）：支持更高带宽（1GB/s）和模块密度（18槽）。
- NI cDAQ-9188（CompactDAQ机箱）：便携式设计，支持USB 3.0或以太网通信。
- 升级建议：
- 若需更高通道数或更快采样率，建议迁移至PXI或CompactDAQ平台。
- 保留SCXI-1000用于遗留系统维护，新项目优先采用NI现代架构。
八、资源获取
- 官方文档：
- 《NI SCXI-1000 User Manual》（含机械安装、电气连接、故障排除指南）。
- 《NI SCXI Getting Started Guide》（快速入门教程）。
- 培训资源：
- NI官方课程：“Data Acquisition with SCXI Systems”与“LabVIEW Core 1”。
- 在线教程：NI SCXI Documentation Library。
九、注意事项
- 安全操作：
- 维护前断开AC电源，并悬挂“禁止合闸”标识牌。
- 使用防静电手环，避免损坏模块电子元件。
- 合规性：
- 符合CE（欧盟电磁兼容）、FCC（美国联邦通信委员会）认证。
- 工业级应用需确认环境适应性（如防爆场景需选用NI Industrial Certified产品）。
十、示例应用场景
- 结构健康监测：
- 使用SCXI-1120模块连接32个应变片，通过SCXI-1000机箱实现桥梁或建筑物的应力分布实时监测。
- 多通道温度测试：
- 结合SCXI-1102模块（8通道热电偶）和SCXI-1328模块（48通道数字I/O），构建发动机试车台的温度与开关量采集系统。
如需更详细的技术支持（如LabVIEW程序示例、模块兼容性查询），建议直接联系NI技术支持或访问NI官方论坛。
