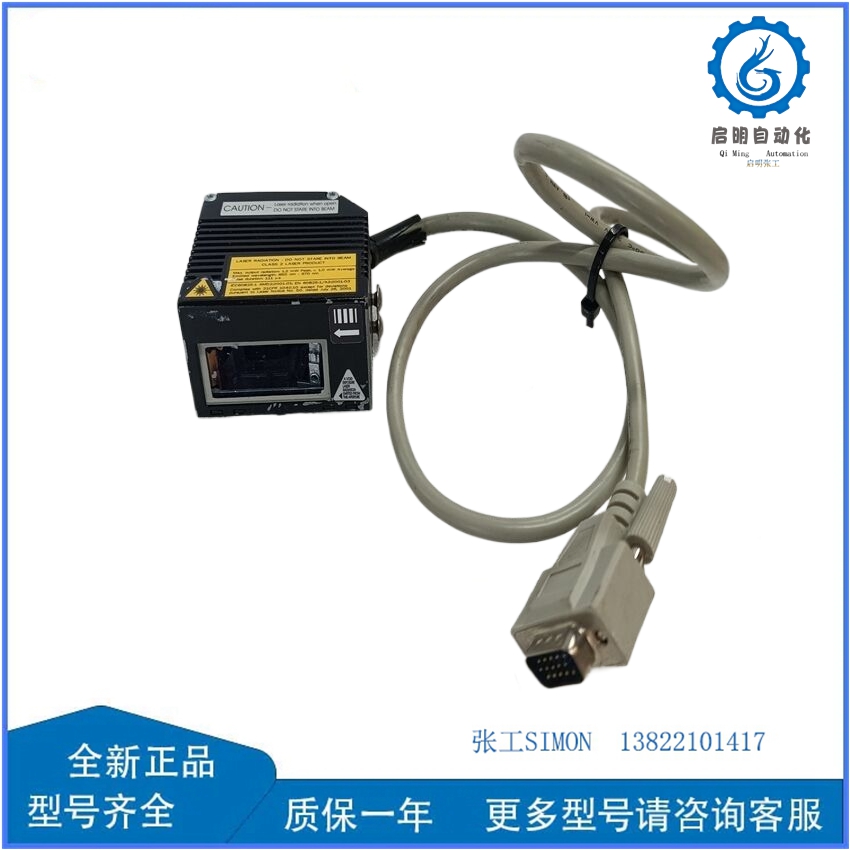

LAETUS LLS570-05 二维码扫描与检测模块
LAETUS LLS570-05 模块是德国莱特斯（Laetus）公司推出的一款高性能激光条码/二维码扫描与检测模块，专为工业自动化生产线设计，广泛应用于包装、制药、食品、电子等行业，用于高速、高精度地读取和验证产品上的条码、二维码及字符信息。以下从功能特性、技术参数、应用场景、安装调试及维护等方面展开详细解析：
一、核心功能
- 高速激光扫描
- 采用红色激光二极管（波长650-670nm），扫描频率高达1000次/秒，可快速捕捉动态移动产品上的条码（如传送带速度≥5m/s）。
- 支持一维码（如Code 39、Code 128、EAN-13）和二维码（如Data Matrix、QR Code、PDF417）的读取。
- 高精度解码与验证
- 内置高级图像处理算法，可解码低对比度（≥20%）、模糊或部分损坏的条码（解码成功率≥99.9%）。
- 支持条码质量验证（如ISO/IEC 15415标准），检测条码的对比度、调制、缺陷等参数，并输出质量评分（A-F级）。
- 多模式触发与通信
- 触发方式：支持外部传感器触发（如光电开关）、定时触发或连续自由运行模式。
- 通信接口：提供RS-232、RS-485、以太网（TCP/IP、Profinet、EtherNet/IP）等多种接口，可无缝集成至PLC、HMI或MES系统。
- 环境适应性
- 防护等级：IP65（防尘防水），适应潮湿、多尘或清洗环境（如食品、制药行业）。
- 工作温度：-10℃~+50℃（工业级），可耐受短期高温（如烘干隧道附近）。
- 智能诊断与报警
- 实时监测激光功率、扫描窗口污染程度及通信状态，通过LED指示灯或数字量输出（DO）报警。
- 支持远程配置与固件升级，通过以太网或专用软件（如Laetus ConfigTool）调整参数。
二、技术参数
| 参数 | 描述 |
|---|---|
| 激光类型 | 红色半导体激光（650-670nm），Class 2（IEC 60825-1） |
| 扫描频率 | 1000次/秒（最大） |
| 景深（DOF） | 50-300mm（取决于条码密度和模块配置） |
| 分辨率 | 0.1mm（最小条码宽度） |
| 读取角度 | 水平±60°，垂直±45°（倾斜校正功能） |
| 通信接口 | RS-232（9针D-sub）、RS-485（2线/4线）、以太网（RJ45，支持Profinet/EtherNet/IP） |
| 输入/输出 | 2x 数字量输入（DI，光耦隔离）、2x 数字量输出（DO，NPN/PNP可选） |
| 电源要求 | 24V DC ±10%，电流≤500mA（典型值） |
| 尺寸（W×H×D） | 57mm×57mm×120mm（紧凑型设计，节省安装空间） |
| 重量 | ≈300g |
| 认证 | CE、FCC、cULus（符合工业安全标准） |
三、典型应用场景
- 包装行业
- 药品包装线：扫描药盒上的Data Matrix码，验证批次号、有效期及防伪信息，确保合规性（如FDA 21 CFR Part 11）。
- 食品追溯：读取饮料瓶/罐上的二维码，关联生产日期、原料批次及物流信息，实现全链条追溯。
- 电子制造
- PCB贴片检测：扫描元件上的条码，确认型号、批次及安装位置，防止错料或漏装。
- 手机组装线：读取屏幕或电池上的二维码，匹配生产工单与设备序列号。
- 物流与仓储
- 自动分拣系统：扫描包裹上的条码，引导分拣机将货物路由至正确区域，提高吞吐量（≥2000件/小时）。
- 托盘码垛：读取托盘标签上的GS1-128码，核对货物信息与系统订单一致性。
- 汽车行业
- 零部件追溯：扫描发动机、变速器等关键部件上的Data Matrix码，记录生产过程数据（如扭矩值、测试结果）。
- 总装线：读取车身VIN码，匹配轮胎、座椅等配件型号，防止装配错误。
四、安装与调试
- 机械安装
- 固定方式：通过模块底部的M4螺纹孔安装至支架或传送带侧边，确保扫描窗口正对条码位置。
- 角度调整：使用模块侧面的旋钮或专用支架，微调激光束方向（水平/垂直倾斜≤±5°）。
- 电气接线
- 电源接线：
- 连接24V DC电源至模块的“+24V”和“GND”端子，使用18AWG（≈0.8mm²）屏蔽电缆，长度≤10m。
- 通信接线：
- RS-232：连接至PLC或HMI的串口，注意TX/RX交叉接线。
- 以太网：使用Cat5e/6电缆连接至交换机，配置静态IP或DHCP获取地址。
- 触发接线：
- 外部传感器（如光电开关）的NO/NC触点连接至DI端子，触发阈值电压≥10V DC。
- 电源接线：
- 参数配置
- 使用Laetus ConfigTool软件通过以太网或RS-232连接模块：
- 设置条码类型、大小范围及解码参数（如对比度阈值）。
- 配置通信协议（如Modbus TCP、Profinet IO Device）。
- 定义输出格式（如ASCII字符串、二进制数据）。
- 通过模块前面板的按键进行快速测试（如手动触发扫描、查看解码结果）。
- 使用Laetus ConfigTool软件通过以太网或RS-232连接模块：
- 现场调试
- 景深测试：移动条码样本至不同距离（如50mm、150mm、300mm），验证解码稳定性。
- 角度校正：倾斜条码±30°，检查模块的自动校正能力。
- 速度测试：逐步提高传送带速度（如1m/s→3m/s→5m/s），记录解码成功率。
五、维护与故障排除
- 日常检查
- 清洁扫描窗口：使用无尘布蘸取异丙醇（IPA）轻轻擦拭，避免划伤（频率≥每周一次）。
- 检查LED指示灯：
- POWER（绿色）：电源正常。
- STATUS（绿色闪烁）：模块运行中。
- ERROR（红色）：故障（需查看日志）。
- 常见故障处理
- 故障代码E01（无解码）：
- 检查条码是否在景深范围内，调整模块位置或传送带高度。
- 验证条码质量（对比度≥30%），重新打印或更换标签。
- 故障代码E02（通信中断）：
- 检查网线/串口线是否松动，更换电缆测试。
- 确认PLC或HMI的IP地址/端口配置正确。
- 故障代码E03（激光功率低）：
- 清洁扫描窗口，移除遮挡物（如灰尘、油污）。
- 若问题持续，联系Laetus更换激光头（寿命通常≥50,000小时）。
- 故障代码E01（无解码）：
- 备件管理
- 储备常用备件：扫描窗口保护盖、M4螺丝、RS-232/以太网电缆。
- 记录模块序列号及校准日期，定期返厂维护（建议每2年一次）。
六、资源获取
- 官方文档：访问Laetus官网下载LLS570-05的用户手册、技术规格书及配置指南。
- 软件工具：使用Laetus ConfigTool进行参数配置与固件升级。
- 技术支持：联系Laetus授权代理商或通过其Support Portal提交问题。
- 替代方案：若需更高性能，可考虑Laetus的LLS700系列（支持更高扫描频率和AI视觉检测）。
